BNC同轴射频连接器三维结构设计

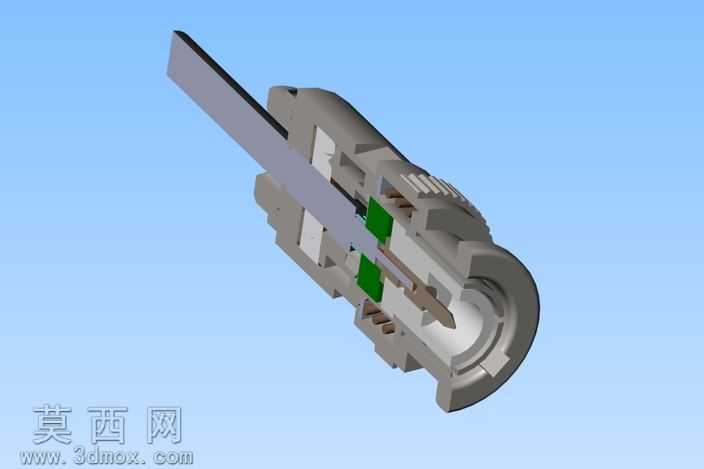

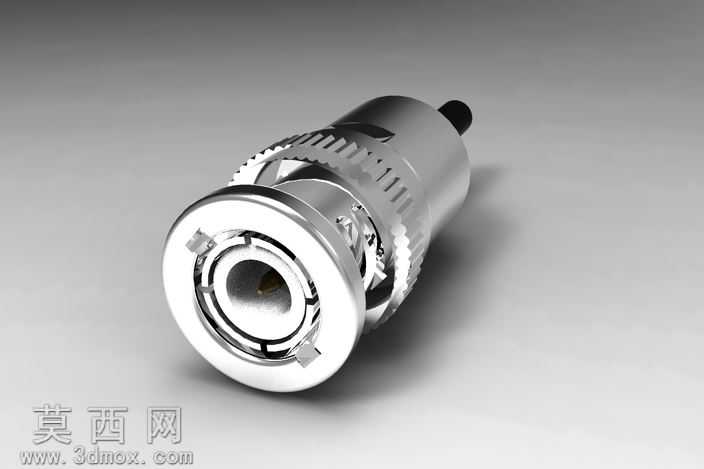

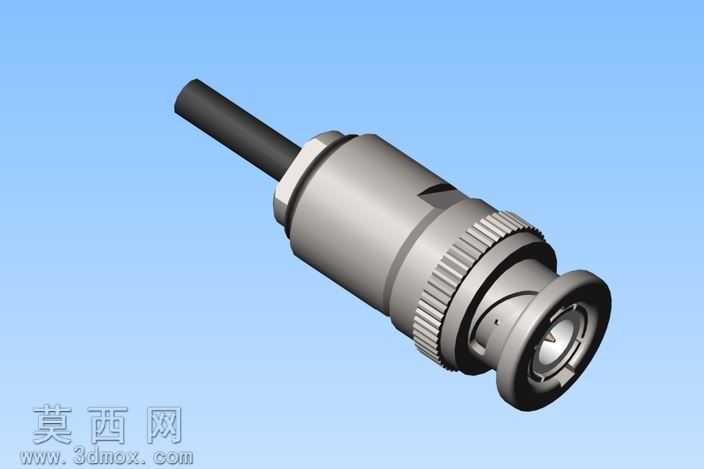

本BNC连接器三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循射频同轴连接器的通用尺寸规范，完整还原了BNC接头的典型卡口式连接结构。模型整体由尾部线缆护套、主体金属外壳、绝缘介质层、中心接触插针、卡口锁紧套、前端对接接口几个核心部分组成，各部件的装配关系完全匹配实际产品的组装逻辑，可直接用于装配干涉校验与结构原理演示。建模阶段首先绘制中心插针的回转体轮廓，通过旋转特征生成插针基体，再对插针的接触端做倒角处理，保证对接时的导向顺滑性；随后构建内部绝缘介质件，采用耐高温绝缘材质的视觉表现，将中心插针与金属外壳做物理隔离，保证射频信号传输过程中的抗干扰性能。金属外壳部分采用拉伸与旋转结合的建模方式，外壳表面的滚花防滑结构通过圆周阵列特征生成，细密的滚花纹理完全还原实物的握持触感设计，方便使用者手动旋拧锁紧；尾部的线缆护套采用柔性橡胶材质表现，建模时做了自然的出线弧度处理，还原线缆接入后的真实形态，避免生硬的直角转折带来的视觉违和感。卡口锁紧结构是BNC连接器的核心设计，建模时精准还原了卡口槽的螺旋导向轨迹，配合对接端的两个定位卡销，可实现快速插拔与锁紧，保证连接状态下的结构稳定性，不会因轻微拉扯出现信号中断问题。渲染阶段采用工作室级光照环境，金属外壳赋予磨砂镀镍金属材质，调整材质的粗糙度与反射参数，还原金属件的哑光金属质感，避免过度镜面反射带来的失真；滚花部分通过凹凸贴图强化纹理的立体感，橡胶护套赋予深黑色哑光橡胶材质，适当调整材质的凹凸参数表现橡胶表面的细微磨砂质感；中心插针采用亮面铜质镀金材质，突出导电接触件的金属光泽，与外壳的哑光镍层形成明确的材质区分。模型各部件的衔接处做了精细的倒角与圆角处理，没有生硬的尖锐棱角，完全符合机加工零件的工艺特征，整体结构比例协调，细节表现到位，既可以用于电子连接类产品的教学演示，也可作为射频设备整机装配的配套元器件模型使用，帮助设计人员完成设备整体的布局校验与连接结构验证。
