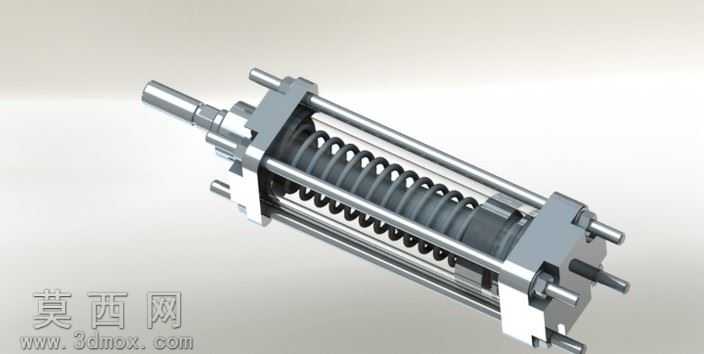

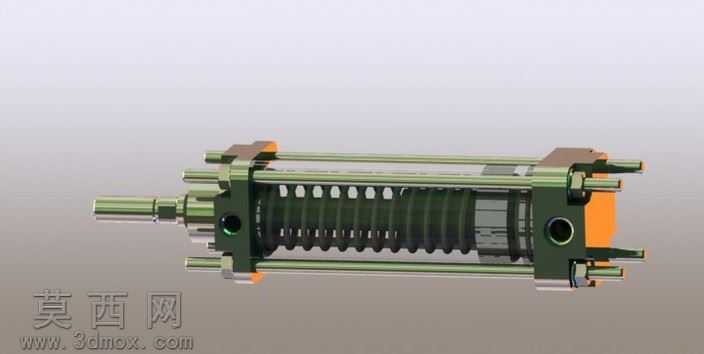

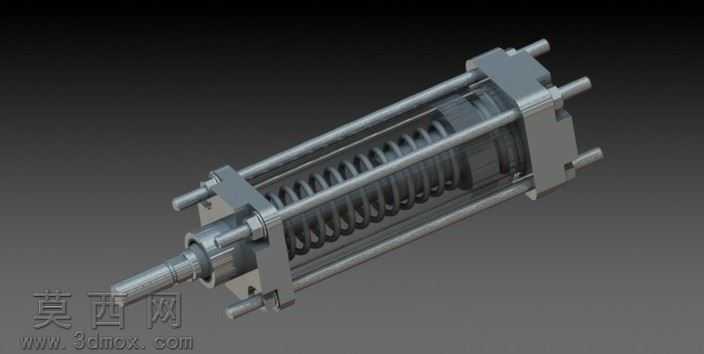

拉杆式带复位弹簧气动气缸结构模型

本模型为拉杆式弹簧复位气缸的完整三维结构模型，建模过程严格遵循气动元件的实际设计规范，采用自顶向下的装配建模思路完成整体搭建。建模阶段首先完成核心零部件的参数化绘制：针对缸筒部分，通过回转特征生成光滑内壁与外壁结构，保证缸体内径的同轴度公差符合气动元件设计要求；活塞杆部分采用阶梯轴建模方式，依次绘制出安装螺纹段、活塞配合段、伸出端杆体，对杆体表面做光滑过渡处理，还原实际活塞杆的精加工表面特征；复位弹簧采用螺旋扫描特征完成建模，精准还原弹簧的节距、丝径、有效圈数与两端并圈磨平结构，确保弹簧装配后与活塞、端盖的配合间隙符合设计要求；前后端盖通过拉伸、切除特征完成安装孔、密封槽、导向孔的结构绘制，四根连接拉杆采用圆柱特征搭配两端螺纹结构，实现前后端盖的拉紧装配定位。模型装配过程严格按照实际气缸的装配顺序完成，依次完成活塞杆与活塞的配合、弹簧套装、缸筒与端盖的对接、拉杆的锁紧装配，所有配合关系采用同轴、重合、间隙配合的约束方式，还原真实气缸的装配逻辑，可直观展示气缸内部的活塞运动路径、弹簧压缩复位的工作原理。渲染阶段针对不同零部件赋予对应材质：缸筒与端盖采用阳极氧化铝合金材质，调整金属粗糙度与反光参数还原金属哑光质感；活塞杆采用抛光不锈钢材质，添加轻微的环境反射效果体现精加工表面的光洁度；复位弹簧采用弹簧钢材质，还原金属弹簧的深灰金属质感；密封件部分采用丁腈橡胶材质，调整材质的漫反射参数与粗糙度，体现橡胶的哑光弹性特质。整体模型完整还原了弹簧复位单作用气缸的全部结构细节，可用于气动系统原理演示、机械结构教学、设备选型参考等场景，清晰展现这类气动执行元件的内部构造与工作逻辑，帮助使用者直观理解单作用气缸依靠气压伸出、弹簧力复位的工作模式，模型结构严谨，各零部件尺寸比例符合常规拉杆气缸的设计参数，无结构干涉问题，可直接用于装配动画制作、工程参考等用途。
