三位欧标蓝色排插式电插座三维建模作品

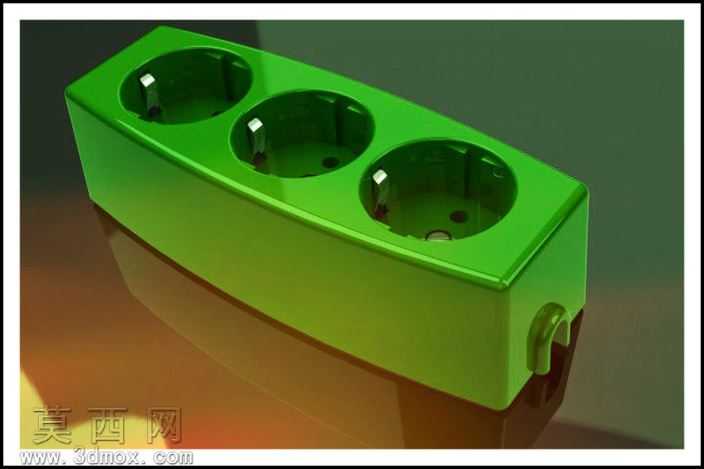

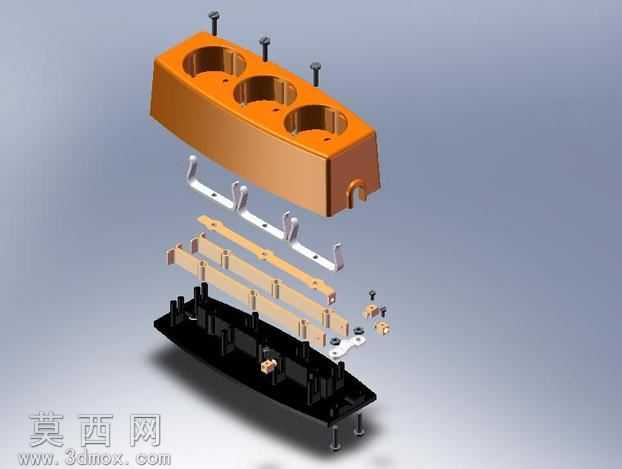

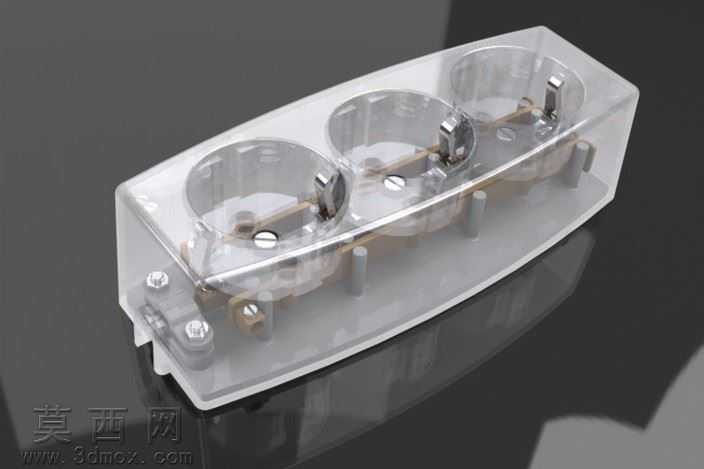

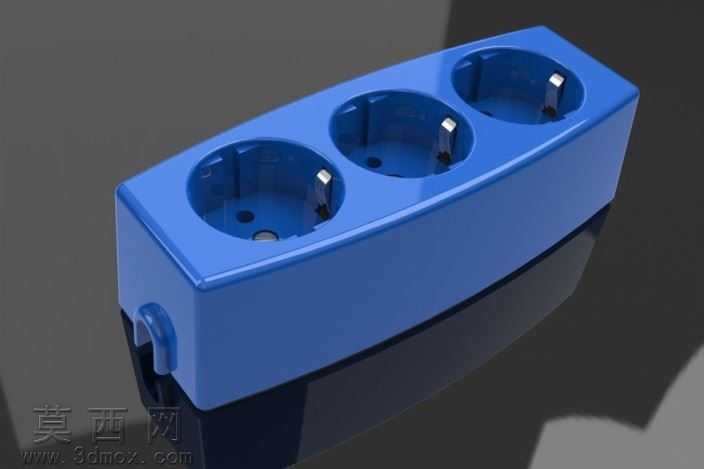

本作品为三位欧标规格电插座的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以壳体的长宽高基准面为定位基础，先绘制主体外壳的拉伸草图，对壳体边缘做等半径圆角处理，还原民用插座外壳的圆润防磕碰造型，同时在壳体侧面预留出线卡扣的安装位，通过凸台拉伸与切除命令完成卡扣的卡扣结构与让位槽设计，保证卡扣与壳体的装配间隙符合实际生产的公差要求。针对三个欧标插座孔位，采用线性阵列的建模方式保证三个孔位的中心距完全一致，每个孔位内部先做沉台结构用于放置铜接触件，再绘制接地极与零火线极的插套让位槽，对插套的定位柱做小尺寸凸台设计，还原真实插座内部铜件的固定结构，避免装配时出现铜件移位的问题。材质与渲染阶段，主体外壳选用哑光蓝色工程塑料材质，调整材质的粗糙度参数模拟ABS阻燃塑料的细腻磨砂质感，对壳体表面的微小脱模斜度做光影适配，避免渲染时出现表面光影断层；内部铜接触件选用亮面金属铜材质，调整反射参数模拟镀镍铜件的金属光泽，同时在每个插孔的金属插脚位置做轻微的倒角高光处理，还原金属件的边缘加工质感。场景渲染采用深灰色哑光反光地面，添加柔和的顶光与侧补光，弱化硬阴影的同时突出壳体的蓝色质感与轮廓线条，在地面投射出柔和的产品倒影，提升整体渲染图的真实感。设计思路上完全遵循民用欧标排插的实际尺寸规范，三位孔位的间距满足大尺寸插头同时插入不互相干扰的使用需求，壳体侧面的出线卡扣做了带弹性让位的结构设计，还原真实产品电源线防拉扯的功能结构，整体建模过程中所有特征均保留参数化编辑能力，可根据需求调整孔位数量、壳体颜色、外形尺寸等参数，适配不同的产品改型设计需求，模型同时导出了通用格式文件，可兼容多数三维软件打开查看结构细节，完整还原了该款三位电插座的外观造型与内部装配结构特征。
