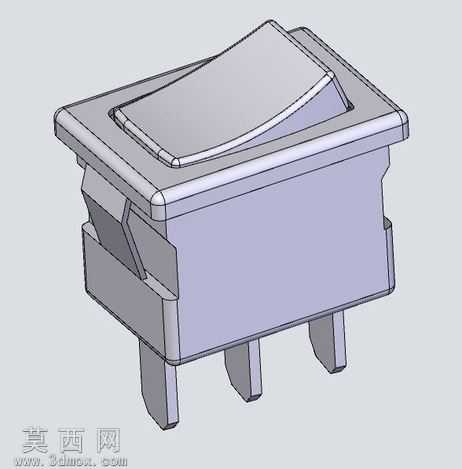

船型翘板电气开关三维结构设计

本模型为常用船型翘板式电气开关的三维结构设计，建模过程严格遵循实物测绘的尺寸比例，在三维建模软件中完成全参数化特征构建，完整还原了该类开关的全部装配结构。建模初期先完成底座基体的草图绘制，通过拉伸特征构建开关的方形安装基座，对基座边缘做等半径圆角处理，还原实物的倒角防刮设计，同时在基座两侧构建卡扣式安装结构，匹配面板开孔的卡装固定需求，保证开关安装后的贴合稳定性。翘板按键部分采用曲面建模方式，先绘制按键的弧形轮廓草图，通过放样与曲面剪裁构建符合人体工学的弧形按压面，按键边缘做薄边处理，还原实物按键与基座之间的均匀装配间隙，保证按压动作的活动余量充足。引脚部分采用拉伸与拔模特征构建三个直插式焊接引脚，引脚根部做加强筋结构设计，还原实物引脚的抗弯折性能，引脚的排布间距符合常规PCB板的焊盘孔位标准，可直接适配对应规格的电路板安装需求。内部结构部分完整构建了按键的转轴支撑位、动触点与静触点的安装卡位，各零部件之间的装配间隙经过干涉检查验证，不存在结构冲突，可直观展示开关按压时的动作行程逻辑。材质渲染阶段，基座与按键部分采用哑光浅灰色工程塑料材质，调整材质的粗糙度与反光度参数，还原阻燃ABS塑料的真实质感，引脚部分采用镀锡金属材质，添加轻微的金属反光与磨砂质感，还原焊接引脚的真实外观表现。整体建模过程注重细节还原，对开关表面的合模线、卡扣的细微倒角都做了特征刻画，模型结构完整无破面，可用于电器结构设计参考、装配干涉验证以及产品展示渲染使用，能够直观呈现该类船型开关的完整构造与装配关系。
