野马II车型左前底盘转向主轴三维建模

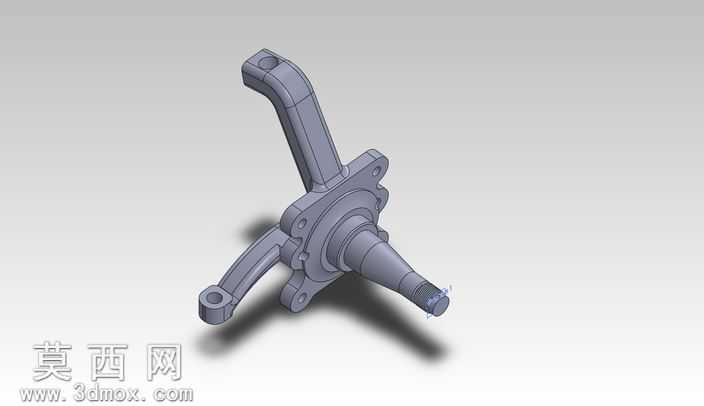

本模型为野马II车型配套的左前底盘转向主轴（即LH主轴）三维建模成果，建模过程以实车底盘部件的测绘尺寸为核心依据，采用SolidWorks完成全参数化特征构建，完整还原了该部件的全部结构细节。建模初期首先梳理部件的功能逻辑：该主轴作为滚动底盘前桥左侧的核心承载转向部件，需要同时承担轮毂安装支撑、转向拉杆连接、悬架摆臂固定的多重功能，因此建模时优先确定主轴的中心承载轴线，以轴身的锥面安装段为核心基准，依次向外构建各连接结构。轴身部分采用回转特征完成主体建模，精准还原了端部的螺纹安装段、中间的轴承配合轴径、根部的法兰连接盘结构，法兰盘上的四个安装孔位严格按照实车孔距参数绘制，孔口的倒角、安装面的平面度特征均做了细节还原。三个向外延伸的连接支臂是建模的重点难点，每个支臂的空间角度、安装孔位的同轴度、支臂与主体连接处的过渡圆角都经过反复校准：上方支臂为转向拉杆连接位，支臂末端的通孔做了衬套安装位的沉孔特征；下方两个支臂分别对应下摆臂与减震器的安装点位，支臂的变截面弧度完全匹配实车部件的受力结构，避免出现应力集中的结构设计问题。材质与渲染阶段，为还原原厂铸铁部件的真实质感，采用哑光铸铁材质球，调整表面粗糙度参数还原铸造件的细微颗粒质感，边缘处做轻微的使用磨损效果处理，渲染时采用柔和的侧上方打光，清晰呈现各支臂的空间角度、轴身的阶梯结构与法兰盘的安装细节，避免阴影遮挡关键结构特征。模型完成后经过多次装配干涉校验，确保各安装孔位、配合轴径的尺寸公差符合汽车底盘部件的装配要求，既可以用于汽车底盘结构教学演示，也能作为复古车型改装、底盘模型制作的参考素材，完整展现了民用汽车底盘承载转向部件的典型结构设计逻辑，为同类型底盘部件的建模提供了清晰的参考范式。
