带条码排序功能的表式输送设备结构设计

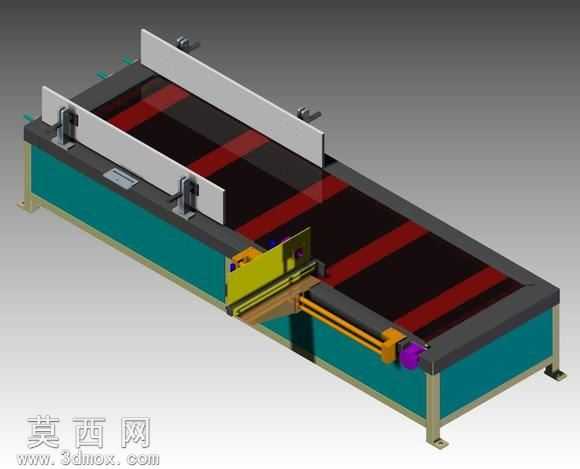

本模型为面向条码物料排序输送场景设计的表式输送机，采用三维参数化建模完成全结构搭建，建模过程中对各功能模块做了独立的零件层级划分，确保各运动部件的装配约束符合实际机械运动逻辑，可直接用于结构验证与方案展示。模型主体采用框架式承载结构，底部机架以标准型钢做支撑骨架，表面赋予哑光青绿色金属漆材质，还原工业设备机架的喷塑工艺质感，机架底部配置可调式支撑脚，可模拟现场安装时的水平调节功能。输送工作面采用宽幅平皮带结构，皮带表面赋予黑底红条的防滑橡胶材质，红色条纹既做视觉标识也可辅助物料定位，皮带两侧设置可调式立式挡料板，挡料板采用银白色金属材质，通过快锁式安装座固定在机架侧边，可根据输送物料的宽度灵活调整挡料间距，避免物料在输送过程中发生偏移。模型在输送线的出料端集成了条码识别配套的定位机构，包含横向推送的气缸组件、导向导轨以及物料定位挡块，其中气缸缸筒做阳极氧化黄色材质处理，活塞杆与导轨做镀铬亮面金属质感，紫色的缓冲头采用聚氨酯橡胶材质，还原实际缓冲件的材质特性。建模时特意隐去了推车条码阅读器与齿条等选配附属部件，重点突出输送机主体的输送、排序核心结构，各部件的连接位置均做了螺栓、安装孔等细节特征建模，机架侧面的电气安装槽、走线口等工艺细节也做了还原，渲染时采用工业产品常用的渐变灰背景，搭配柔和的顶光与侧光，清晰呈现各部件的结构层次与材质差异，整体模型结构完整，细节到位，可用于物流分拣、生产流水线的方案演示、结构参考以及相关输送设备的设计改型参考，能够直观展示表式输送机在条码物料排序输送场景下的功能布局与结构组成。
