长行程同步皮带直线输送机构设计

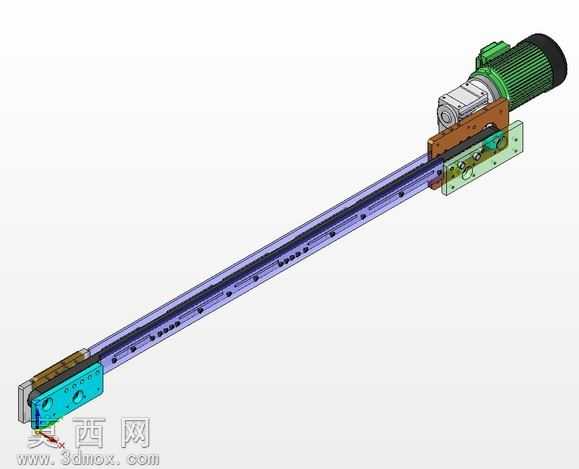

本模型为长行程同步皮带直线输送机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计装配规范，对各零部件的配合公差、安装定位逻辑进行了完整还原，可直接用于结构校核与方案评审。模型整体采用铝型材作为主体承载梁，型材表面预设标准T型槽结构，既保证了长行程下的结构刚性，也为后续传感器、挡停机构等附件的加装预留了充足的安装空间，降低了产线改造的二次加工成本。驱动端集成了减速电机与安装立板，电机输出轴通过同步轮与皮带进行动力传递，同步轮采用法兰式定位结构，保证传动过程中皮带不跑偏、不跳齿，传动精度与负载能力均满足轻载高速输送场景的使用需求。从动端配置了皮带张紧调节机构，通过调节螺栓可精准调整皮带张紧度，补偿长期运行产生的皮带蠕变伸长，延长易损件的更换周期。输送滑台通过背面的皮带压块与同步带刚性连接，滑台底部配置线性导轨滑块副，将滑动摩擦转化为滚动摩擦，大幅降低运行阻力与传动噪音，滑台表面预留多组标准安装孔位，可根据实际工艺需求搭载工装夹具、载具托盘等执行部件。建模过程中对所有标准件均按照国标参数进行建模，包括内六角螺栓、定位销、深沟球轴承等，装配层级清晰，无冗余特征与干涉几何体，各运动部件均保留了正确的运动自由度，可直接导入运动仿真模块进行运行速度、加速度、负载能力的模拟验证。材质渲染方面，铝型材主体采用阳极氧化银灰色材质，电机外壳采用铸铁深灰与散热鳍片黑色材质，同步皮带采用黑色聚氨酯材质，导轨滑块采用轴承钢金属质感材质，安装板采用彩色阳极氧化铝材质区分不同功能模块，整体渲染效果清晰直观，可直接用于方案汇报、技术交流等场景。该输送机构设计紧凑，传动平稳，定位精度高，可广泛应用于电子元器件装配、食品包装、小件物料分拣等自动化生产线场景，建模过程中充分考虑了加工工艺性与装配便利性，所有非标准件均具备可加工性，无无法落地的理想化结构设计。
