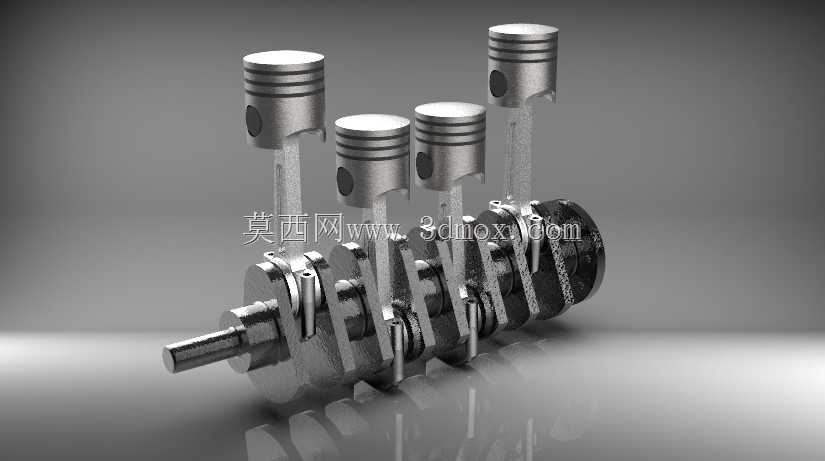

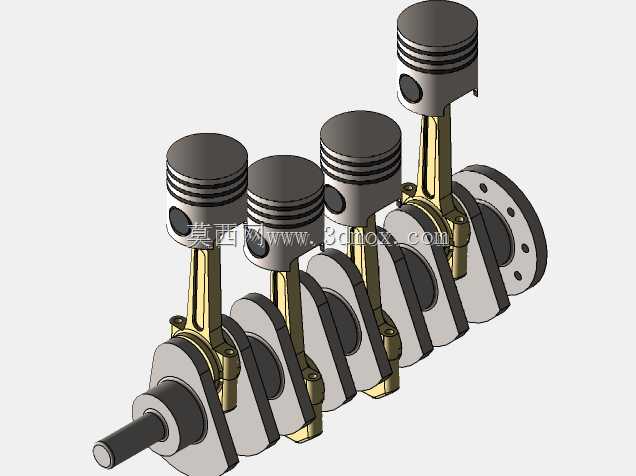

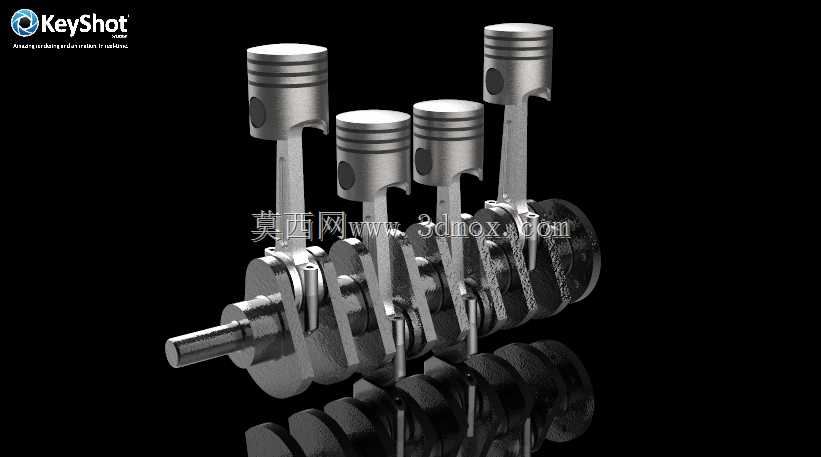

直列四缸发动机曲柄活塞传动组件

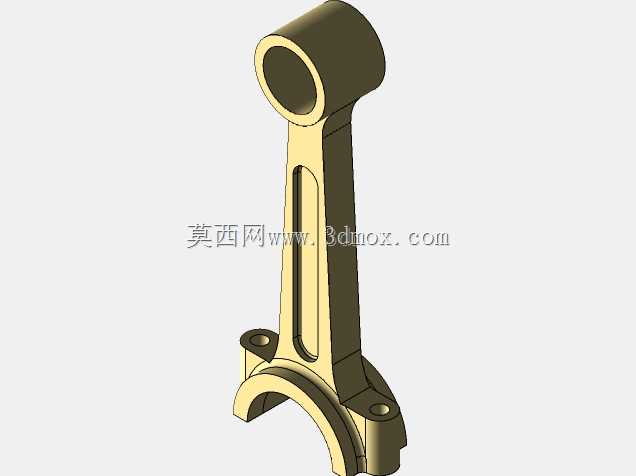

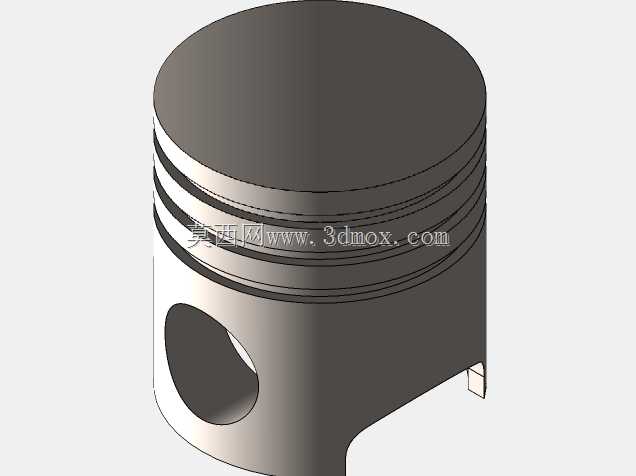

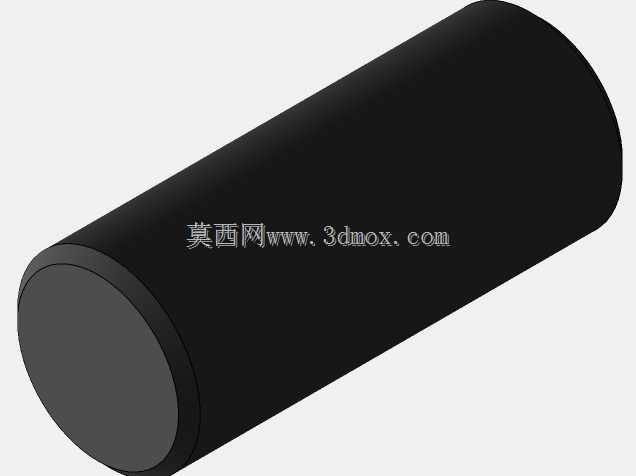

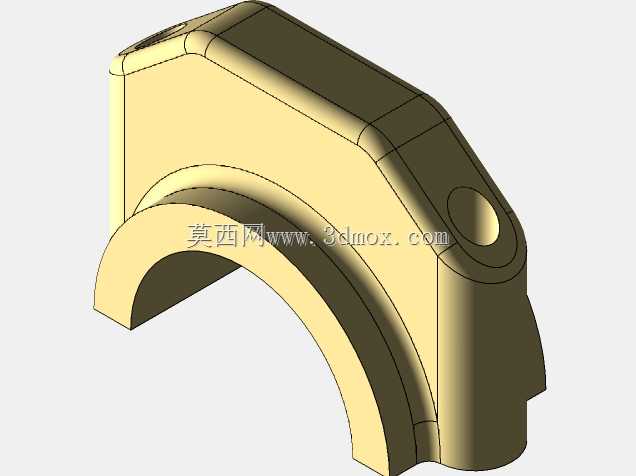

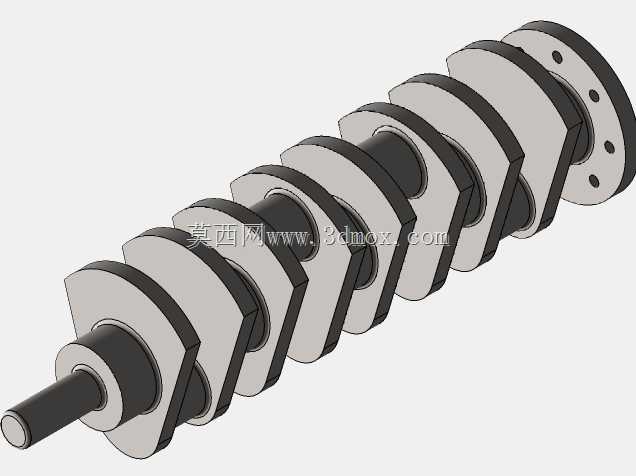

这套直列四缸曲柄活塞组件是往复式内燃机的核心动力转换单元，广泛适配民用乘用车、小型工程机械、农用动力装备的四冲程汽油或柴油发动机，承担着将燃料燃烧产生的热能转化为旋转机械能的核心功能，是决定发动机动力输出平顺性、燃油经济性与运行可靠性的关键结构。整套组件采用AISI1020优质碳素结构钢作为设计选材，这类材料具备均衡的强度与韧性表现，经过调质、表面淬火等常规热处理工艺后，可承受燃烧室爆燃带来的高频冲击载荷，同时适配量产阶段的切削、磨削加工要求，能有效平衡部件制造成本与服役寿命。从功能设计逻辑来看，四个活塞沿曲轴轴向等距直线排布，相邻气缸工作冲程间隔180度曲轴转角，可保证四个气缸交替做功时动力输出无明显中断，相比三缸、双缸结构能大幅降低一阶、二阶往复惯性力带来的整机振动，让动力输出更线性平稳。每个活塞头部设计有三道环槽，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功压力泄漏降低热效率，油环则负责刮除气缸壁多余润滑油，防止机油窜入燃烧室造成积碳与异常损耗；活塞裙部采用微椭圆型线设计，可补偿热态工况下的膨胀变形，避免活塞与缸壁发生卡滞，同时优化往复运动时的导向精度，降低敲缸异响风险。连接活塞与曲轴的连杆采用小头带衬套、大头分体式轴瓦的结构设计，小头通过活塞销与活塞铰接，可随活塞摆动自适应角度变化，大头通过连杆螺栓紧固在曲轴曲柄销上，将活塞的直线往复推力传递给曲轴，转化为曲轴的旋转扭矩。曲轴部分采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，可大幅提升曲轴整体刚性，降低高转速下的弯曲变形量；曲轴上集成的平衡块经过精准配重设计，可抵消活塞连杆组往复运动与曲轴旋转产生的不平衡惯性力，进一步降低发动机运行振动。在安装边界设计上，整套组件的轴向尺寸、主轴颈直径、曲柄销偏心距、活塞直径都严格匹配常规1.5-2.0L排量直列四缸发动机的缸体安装空间，活塞行程与缸径的比值设定在兼顾低转速扭矩与高转速功率输出的合理区间，活塞在上止点位置时与气缸盖燃烧室的压缩余隙符合常规内燃机压缩比设计要求，可直接适配对应排量的缸体、缸盖、配气机构完成整机装配，无需额外调整安装位。在实际应用场景中，这套结构不仅可用于传统燃油动力总成，经过轻量化材质替换与结构优化后，也可适配增程式电动车的增程器、小型固定式发电机组、小型船舶舷内动力等需要稳定往复式动力输出的设备，其成熟的结构设计经过数十年行业验证，具备维护成本低、工况适应性强、动力输出稳定的特点，是中小排量动力装备领域应用最广泛的核心传动结构。
