数控等离子切割机高速横梁传动组件

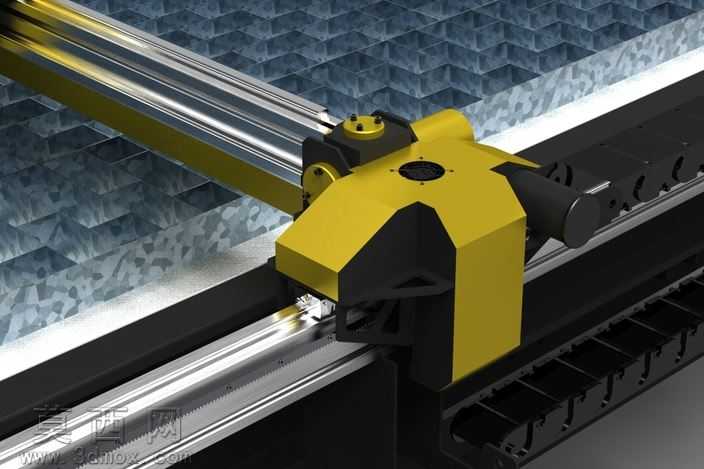

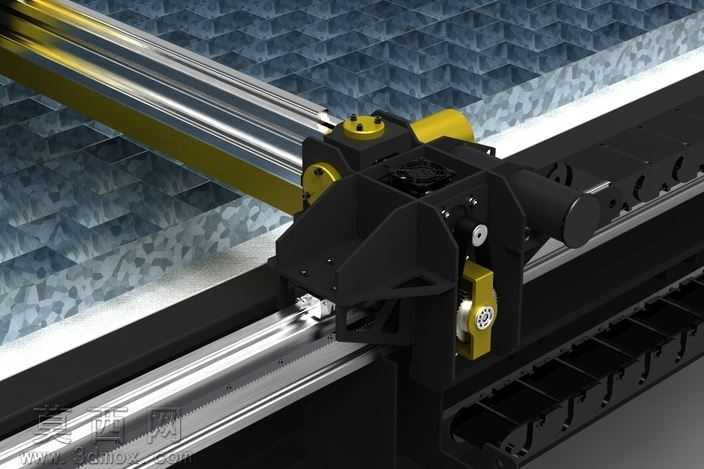

本模型为数控等离子切割机的高速横梁传动组件，采用三维建模软件完成全参数化设计，整体结构围绕等离子切割作业的高速、高精度运行需求展开。建模过程中对各零部件进行了独立参数化构建，首先完成线性导轨的高精度建模，还原导轨的滚道结构、安装基准面特征，保证导轨与安装基座的配合精度符合机械设计公差要求；其次构建横梁传动滑座主体，滑座采用一体化刚性结构设计，建模时还原了滑座的减重槽结构、伺服电机安装位、等离子割炬安装接口、传动齿轮啮合位等细节特征，兼顾结构刚性与轻量化需求，适配高速往复运动的动平衡要求。材质渲染阶段，对金属导轨赋予镀铬金属材质，还原金属表面的高反光、冷色调金属质感；对滑座主体赋予哑光黑色喷塑金属材质，模拟工业设备钣金结构件的表面处理效果；对传动部位的黄色防护端盖赋予亮面工程塑料材质，区分不同功能部件的视觉特征；对背景的格栅切割工作台赋予磨砂金属材质，还原等离子切割工作台的栅格支撑结构特征，整体渲染效果贴近真实工业设备的视觉表现。结构设计上，该组件采用齿轮齿条配合线性导轨的传动方案，滑座通过多组滑块与纵向导轨配合，保证运动过程的直线度与稳定性；滑座上集成的传动机构与横梁齿条精准啮合，可实现高速往复运动，满足等离子切割过程中快速走位、平稳切割的作业需求；各安装位预留了标准紧固件安装孔位，可直接适配标准伺服电机、等离子割炬的安装，无需二次修改结构。设计思路围绕数控等离子切割机的实际作业痛点展开，针对传统横梁结构高速运行时易抖动、传动精度不足的问题，通过优化滑座的受力结构、调整导轨滑块的排布间距，提升整体结构的抗扭刚性与运动稳定性，同时对运动部件的重量进行优化，降低伺服电机的负载，提升设备的响应速度与运行寿命，模型完整还原了各部件的装配关系，可直接用于设备结构验证、装配教学或同类型设备的改型设计参考。
