龙门式板材切割加工设备三维结构设计

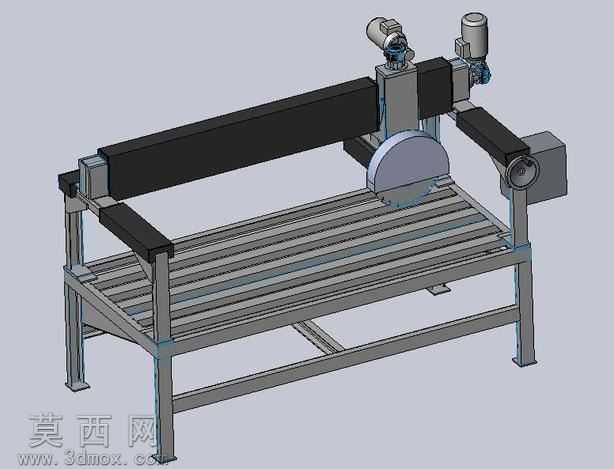

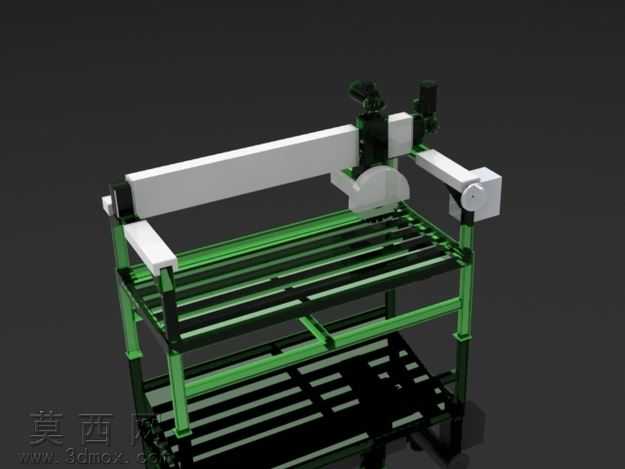

本模型采用SolidWorks完成全参数化三维建模，整体为龙门式板材锯切设备结构，建模过程遵循机械设计的装配逻辑，自下而上完成各零部件的建模与总装配合。首先搭建底部承载机架部分，采用矩形型钢焊接结构的设计思路，通过等距排列的辊道式支撑台面实现待加工板材的承托与滑移，机架支腿设置底部安装板，预留地脚安装孔位，建模时对型钢的拼接处做了贴合的配合约束，还原焊接机架的结构刚性特征。横梁部分采用箱型截面结构设计，搭载可沿横梁横向滑移的锯切主机单元，主机单元包含主驱动电机、传动组件与圆形锯片，建模时还原了电机与锯片的传动连接结构，同时设置了横梁两端的纵向滑移导轨副，可实现锯切主机沿机架纵向的进给运动，满足大尺寸板材的整幅切割需求。两侧的纵向传动机构采用丝杠与导轨组合的传动结构，端部设置驱动电机与传动箱，建模时对导轨滑块、丝杠螺母、轴承座等标准件做了简化等效建模，既保证结构完整性又控制模型整体体量。材质渲染阶段，对结构型钢部分赋予哑光灰色金属材质，还原钢材喷砂后的质感，对锯片部分赋予亮面金属材质并添加切削刃的细节纹理，对电机外壳赋予深灰色铸铁质感，对传动护罩部分赋予黑色哑光工程塑料材质，整体渲染效果贴近真实工业设备的外观质感。结构设计上充分考虑了设备的作业稳定性，龙门横梁的截面尺寸经过比例优化，避免切割作业时的结构颤振，辊道台面的辊子间距经过合理排布，保证板材支撑的平整度，锯切主机的滑座部分设置了多组滑块配合，提升横向移动的平稳性，整体模型完整还原了该类板材切割设备的核心机械结构，可作为同类切割设备设计的结构参考，也可用于机械结构教学的演示案例，帮助理解龙门式移动加工设备的传动逻辑与机架设计要点。
