丝杠传动式直线进给滑台机构

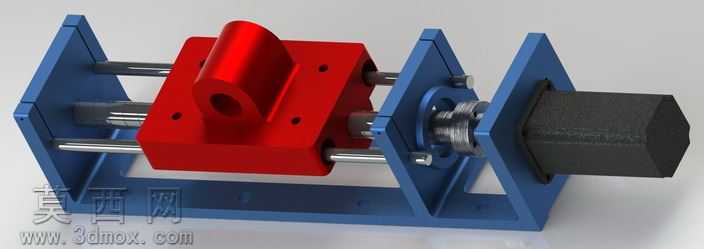

本作品为丝杠传动式直线进给滑台三维建模作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的装配约束逻辑，所有零件均按实际加工公差要求设定配合间隙，可直接导出工程图用于生产参考。渲染阶段采用Keyshot完成材质赋予与光影调试，机架与端板部分赋予哑光蓝色喷塑金属材质，还原工业钣金机架的表面质感；滑动座部分采用亮红色阳极氧化铝材质，突出运动部件的视觉辨识度；传动光轴与丝杠赋予抛光不锈钢材质，还原金属加工件的高光反射特性；端部手轮采用黑色磨砂工程塑料材质，模拟实际操作件的握持触感。结构层面，该滑台采用双光轴导向搭配单丝杠驱动的经典布局，两块立式端板固定于一体式U型底座上，两根平行光轴作为导向支撑穿接于端板安装孔内，红色滑动座通过直线轴承套接在光轴上，可沿光轴做无卡滞的直线往复运动；中部梯形丝杠通过端部轴承座固定在端板上，与滑动座内部的丝杠螺母形成螺旋传动副，转动端部的黑色六角手轮即可驱动滑动座实现精准的直线进给，滑动座顶面预留的带孔凸台用于安装执行作业部件，可适配不同的加工、检测工装。设计思路上，该机构针对小型数控设备的进给需求开发，整体结构紧凑，传动效率稳定，双导向轴的布局可有效抵消单侧受力产生的倾覆力矩，保证滑动座运动过程中的平行度与位置精度，手轮驱动的形式既可以用于手动调试工位，也可替换为伺服电机实现自动化数控进给，可广泛适配小型桌面数控设备、实验检测平台、工装进给工位的使用需求，建模过程中对所有安装孔位、配合轴径都做了标准化参数设定，方便使用者根据自身负载需求调整光轴直径、丝杠导程、滑台行程等核心参数，具备较强的二次修改适配性。
