1:12比例HMS胜利号24磅舰炮复刻模型

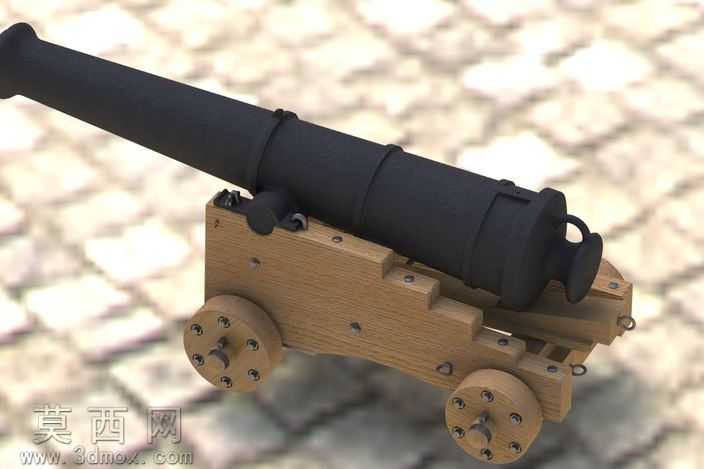

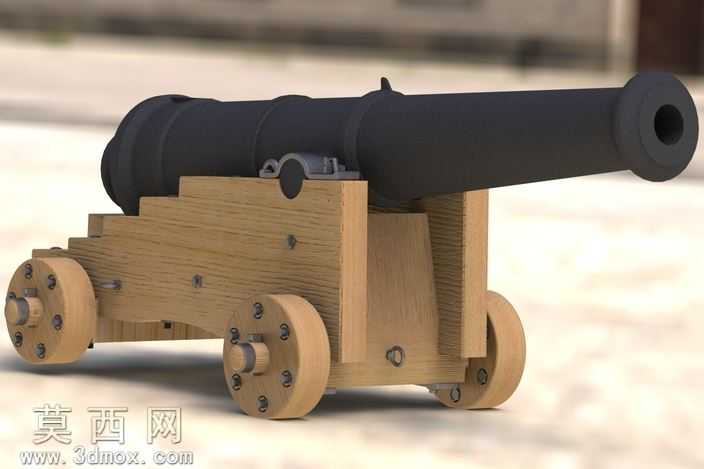

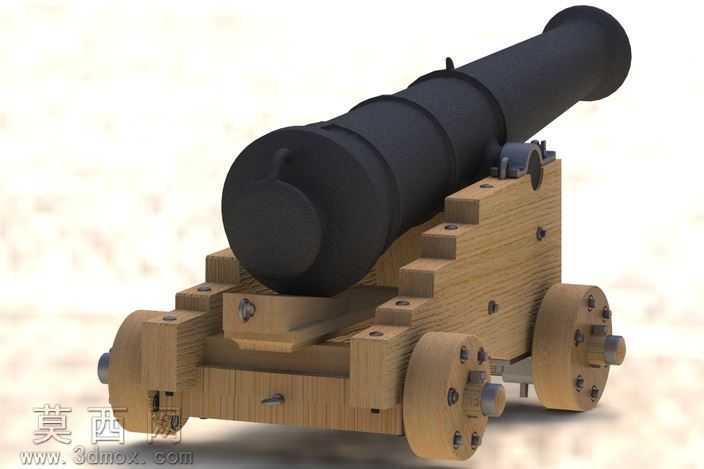

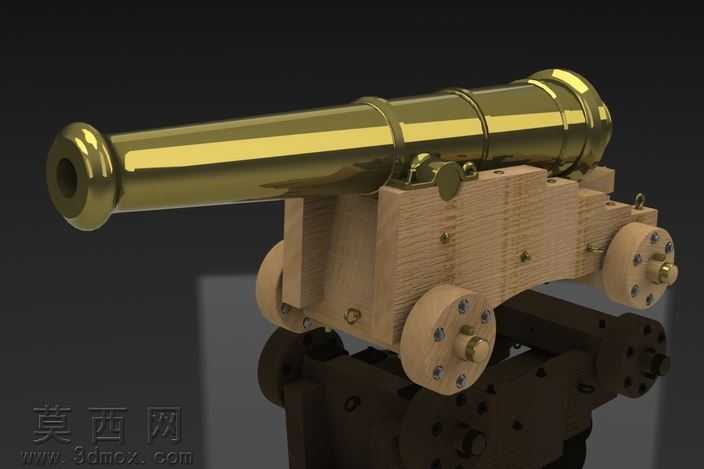

本作品为1:12比例还原的HMS胜利号24磅舰载火炮三维模型，建模阶段严格参考历史留存的24磅舰炮实物测绘数据与风帆战舰武备史料，先通过基准草绘勾勒炮身整体轮廓，以旋转凸台生成炮管主体曲面，再逐一刻画炮管外壁的加强箍结构、尾部尾钮细节、炮口加厚段以及点火孔的微小结构，确保炮管的锥度比例、箍圈间距完全匹配历史形制。炮架部分采用木质炮车的经典结构，先搭建两侧侧板的基准框架，再依次添加横向连接木梁、炮管支撑座、前后挡板的结构，还原木质炮架的榫卯拼接逻辑，对炮架上的金属吊环、固定销孔、绳索挂点等细小结构逐一建模，保证每个部件的装配关系符合真实舰炮的操作逻辑。轮组部分还原了当时舰炮常用的实心木轮结构，分别制作轮缘、轮辐、轮毂的独立特征，还原轮面固定螺栓的排布细节，让轮组与炮架的连接轴结构完全符合机械装配逻辑。材质渲染阶段，炮管部分做了哑光黑铸铁材质处理，还原古火炮长期使用后的哑光金属质感，调整材质粗糙度参数模拟铸铁表面细微的氧化颗粒感，避免过度反光失真；炮架与轮组采用橡木纹理材质，调整木纹走向贴合木质部件的受力方向，添加轻微的使用磨损痕迹、边角磕碰的做旧效果，还原舰载木质炮架长期在高盐高湿环境下使用的质感。场景渲染选用石质地砖作为承载面，模拟战舰甲板或炮台地面的质感，调整光照角度模拟自然光照射效果，让炮身与炮架的阴影自然投射，突出模型整体的厚重历史感。建模过程中同步梳理了各部件的装配层级，炮管与炮架的俯仰连接结构、轮组与炮架的转动结构都保留了合理的运动间隙，可直接用于后续的结构展示或动画制作，模型同时配套了对应的结构示意图，可清晰展示各部件的尺寸比例与装配关系，方便爱好者参考制作等比例实体模型。
