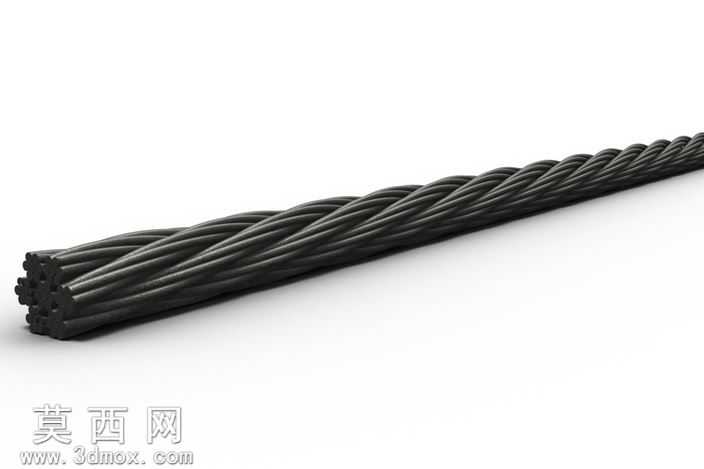

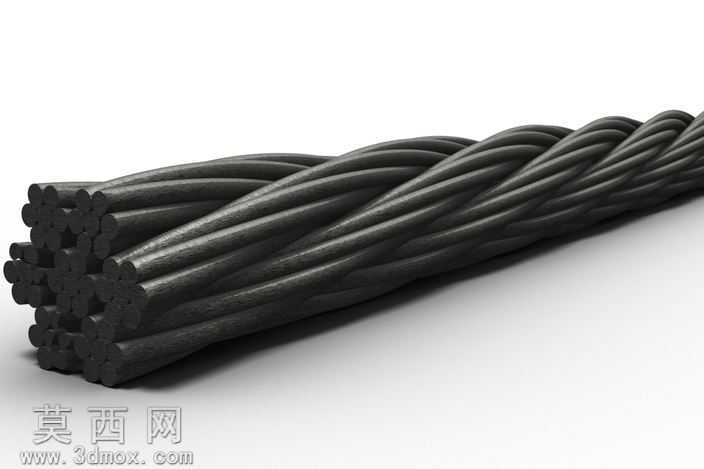

7×7结构不锈钢钢丝绳三维建模作品

本作品为7×7结构不锈钢钢丝绳的三维建模成果，建模过程以还原真实钢丝绳的捻制结构为核心设计思路，首先梳理钢丝绳的层级构成：单根钢丝绳由7股绳股捻合而成，每一股绳股又由7根细不锈钢丝捻制构成，建模时先完成单根不锈钢丝的基础实体创建，通过螺旋线参数精准控制钢丝的捻距、捻向，匹配工业常用的右交互捻工艺参数，保证丝与丝之间的贴合度符合实际生产的公差要求，避免出现结构穿模、间隙不合理的问题。完成单股绳股的建模后，以绳股为单元，按照7×7结构的排布规则，中心设置1股芯股，外围均匀排布6股侧股，再次通过螺旋路径控制整绳的捻制参数，调整各绳股的旋转角度与轴向进给量，还原多股捻合后钢丝绳表面的螺旋纹理特征，让整体结构完全匹配真实不锈钢钢丝绳的物理形态。材质渲染阶段，针对不锈钢材质的特性调整材质参数，还原冷拔不锈钢丝的哑光金属质感，适度添加表面细微的拉丝纹理效果，模拟实际生产中钢丝冷加工留下的表面痕迹，避免材质过于光亮失真；同时调整场景光照，采用多组柔光光源从不同角度照射模型，突出钢丝绳捻合结构的凹凸层次，让每一股、每一根钢丝的轮廓都清晰可辨，既展现金属材质的厚重质感，也清晰呈现复杂的捻制结构细节。建模过程中对结构细节做了精细化处理，所有钢丝的端面都做了平齐处理，还原钢丝绳截断后的端面形态，各钢丝之间的接触位置做了贴合度校验，保证模型既具备精准的结构展示效果，也可用于后续的力学仿真演示、产品装配示意等场景，整体模型结构严谨，参数符合工业通用7×7不锈钢钢丝绳的尺寸规范，能够直观展现这类承重绳索的内部构造与外观特征。
