多规格外六角螺栓配套螺母标准件模型

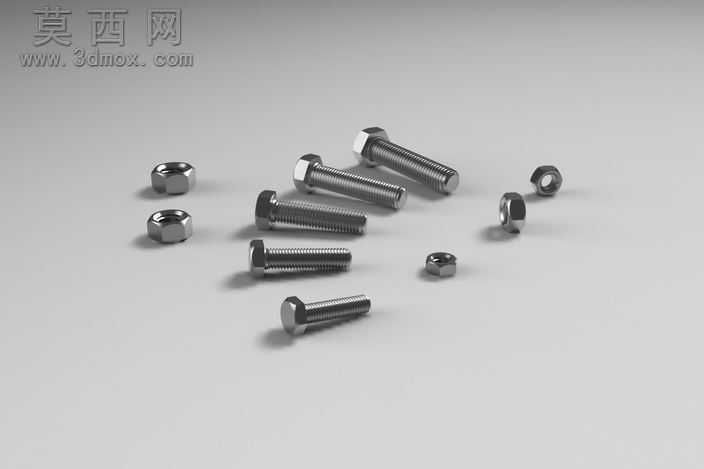

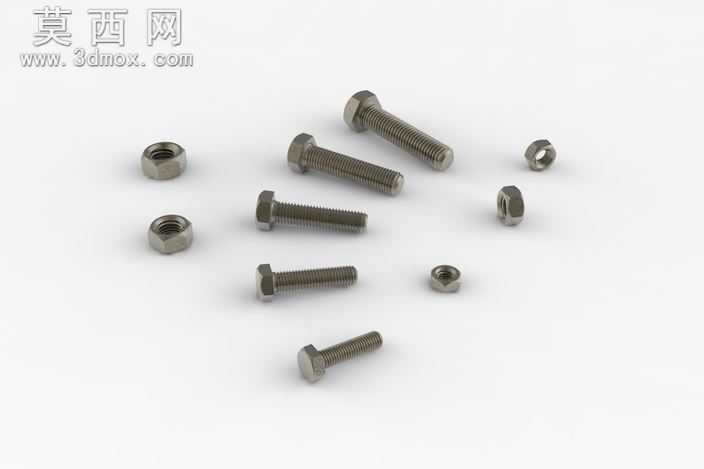

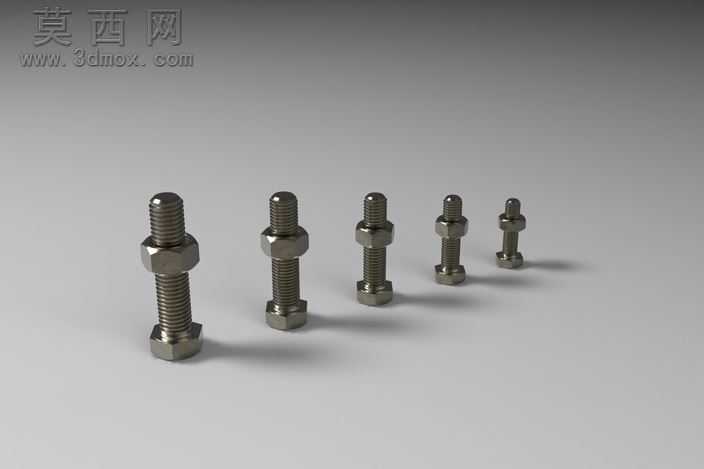

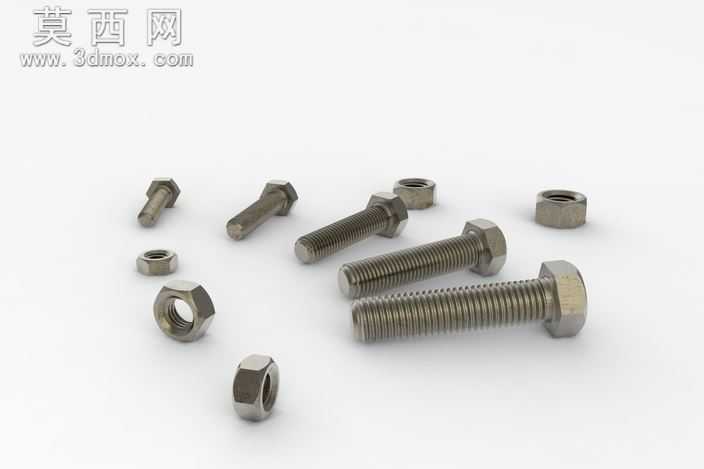

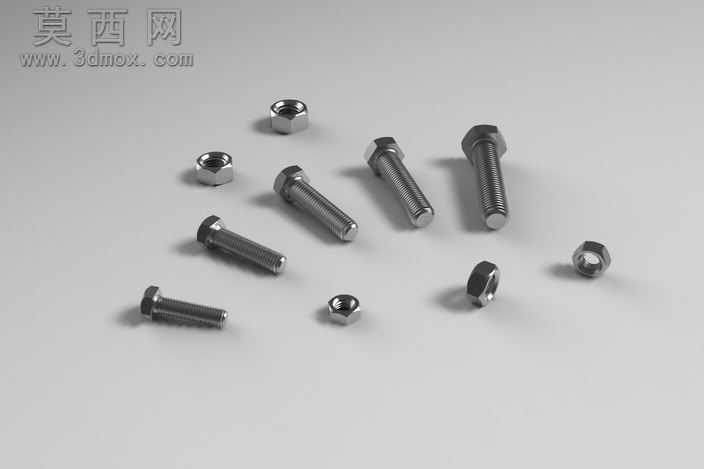

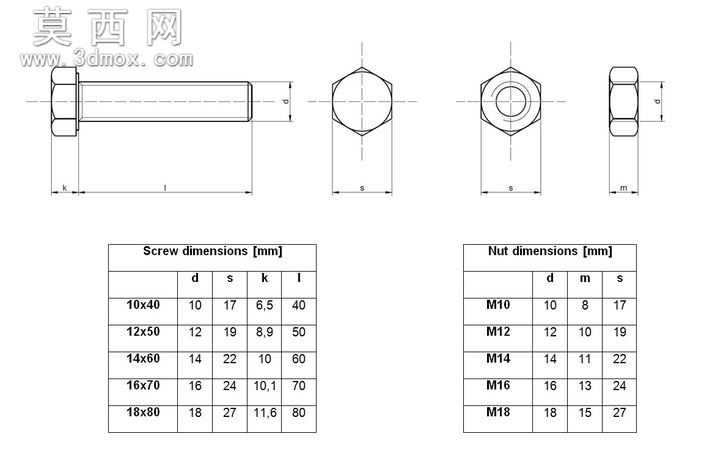

本套模型为机械设计领域常用的外六角螺栓与配套六角螺母标准紧固件三维模型，建模过程严格遵循DIN933、ISO4017等国际通用紧固件标准规范，完整还原了不同规格紧固件的真实结构与尺寸参数。建模阶段首先梳理了覆盖常用公称直径与长度的全系列规格参数，包含M10、M12、M14、M16、M18等常用螺纹规格，以及对应不同长度的螺栓尺寸，确保每一个规格的螺纹牙型、六角头对边尺寸、螺母厚度都完全符合标准数值，不存在结构偏差。模型构建时采用参数化建模思路，先绘制六角头与螺杆的基础轮廓草图，通过拉伸、切除等基础特征完成主体结构搭建，再通过螺旋扫描特征精准切削出连续的三角螺纹结构，螺纹牙距、牙型角完全匹配公制螺纹标准，既保证了螺纹结构的视觉真实感，也保留了参数可调整的设计空间，方便使用者根据实际需求快速修改规格参数。材质与渲染阶段，针对不锈钢紧固件的金属特性，为模型赋予了哑光不锈钢材质，调整了金属粗糙度、反射率参数，还原了不锈钢紧固件表面的细腻金属质感，渲染时采用柔和的均匀布光，清晰展现出六角棱边的倒角细节、螺纹表面的加工纹理，以及螺母端面的平整质感，让模型呈现出接近实物的视觉效果。结构设计上，螺栓的六角头与螺杆衔接处做了标准的圆角过渡处理，避免应力集中的结构缺陷，螺母的内螺纹与对应规格螺栓的外螺纹完全匹配，可实现虚拟装配中的螺纹配合模拟，能够直接用于整机装配的干涉检查、装配演示场景。这套模型覆盖了机械设计中最常用的紧固件规格，建模精度高、结构规范，既可以用于机械设计教学中的标准件认知教学，也可以直接导入各类三维装配场景，作为通用标准件使用，无需二次修改即可适配不同的机械结构装配需求，能够有效减少设计人员重复绘制标准件的工作量，提升机械设计的整体效率。
