矿用皮带式输送传动设备结构设计

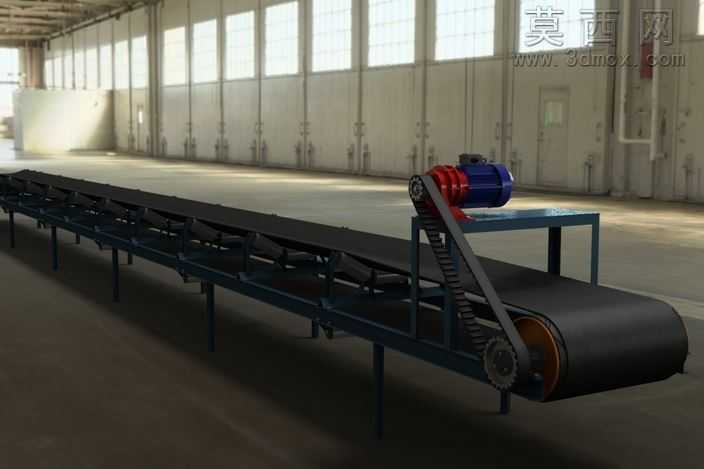

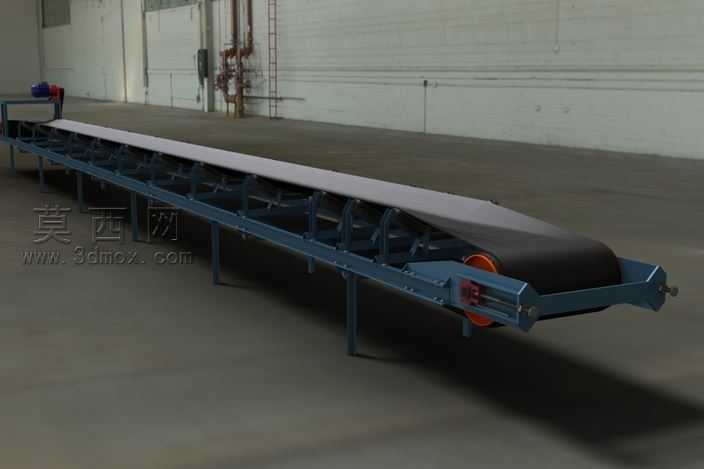

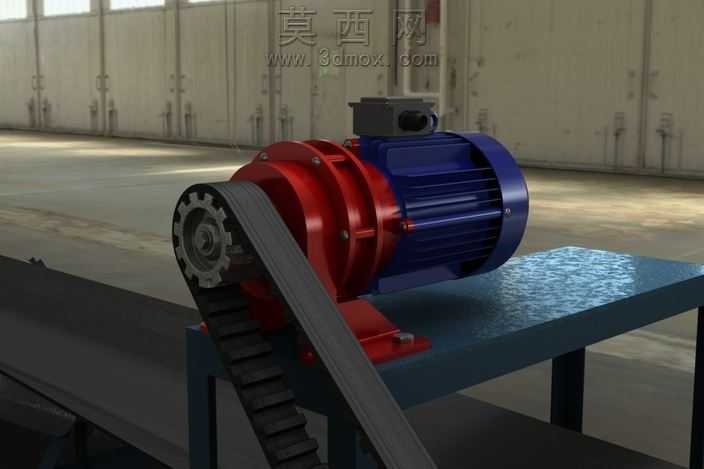

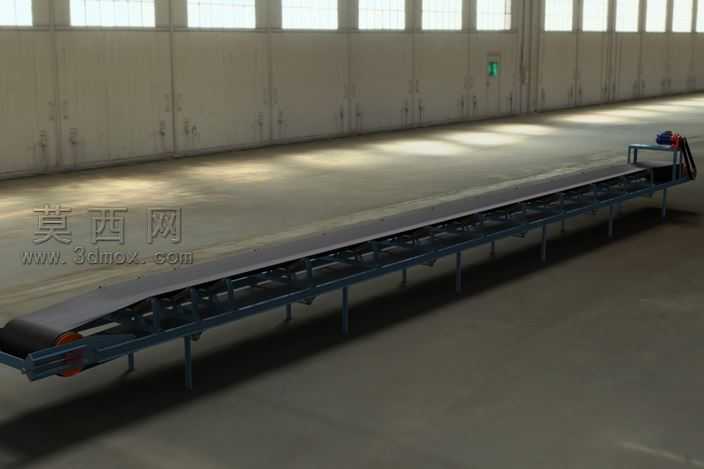

本作品为矿用皮带输送机三维建模设计，采用SolidWorks完成全参数化建模与装配验证，整体结构围绕长距离散料输送工况展开设计。建模阶段首先完成机架部分的搭建，采用型钢焊接式机架结构，逐一对支腿、横梁、纵梁进行参数化绘制，保证各安装孔位的同轴度与位置精度，为后续托辊、滚筒的装配提供基准。传动部分采用电机搭配链传动的驱动方案，建模时还原了驱动电机、减速装置、主动链轮、从动链轮与传动链条的完整结构，对链节、链轮轮齿进行了细节建模，保证传动啮合关系符合机械设计标准，同时还原了驱动端的安装支架结构，确保动力单元的固定稳定性。输送带部分采用实体建模还原橡胶带的形态，同时配套绘制了上托辊、下托辊组，槽型托辊的角度设计符合散料输送的防撒料要求，改向滚筒、主动滚筒的表面包胶结构也通过材质区分进行了还原，张紧装置采用尾部螺旋张紧结构，建模时预留了调节行程的参数化变量，可根据实际安装需求调整张紧距离。渲染阶段采用工业厂房环境作为场景背景，对金属机架赋予哑光钢材材质，传动部件赋予铸铁与钢材的区分材质，输送带赋予黑色橡胶材质，电机部分还原了蓝红配色的工业电机外观，通过光影调整突出设备的结构层次与装配关系。设计过程中重点考量了设备的运行稳定性，对各转动部件的装配间隙进行了干涉检查，确保无运动干涉问题，同时针对矿用工况优化了机架的承重结构，支腿间距经过合理排布，保证长距离输送时机架不会出现过度形变，整体结构兼顾了制造成本与运行可靠性，可作为矿山、厂区散料输送设备的设计参考，也可用于相关机械结构的教学演示使用。
