矿用槽型皮带输送设备三维结构

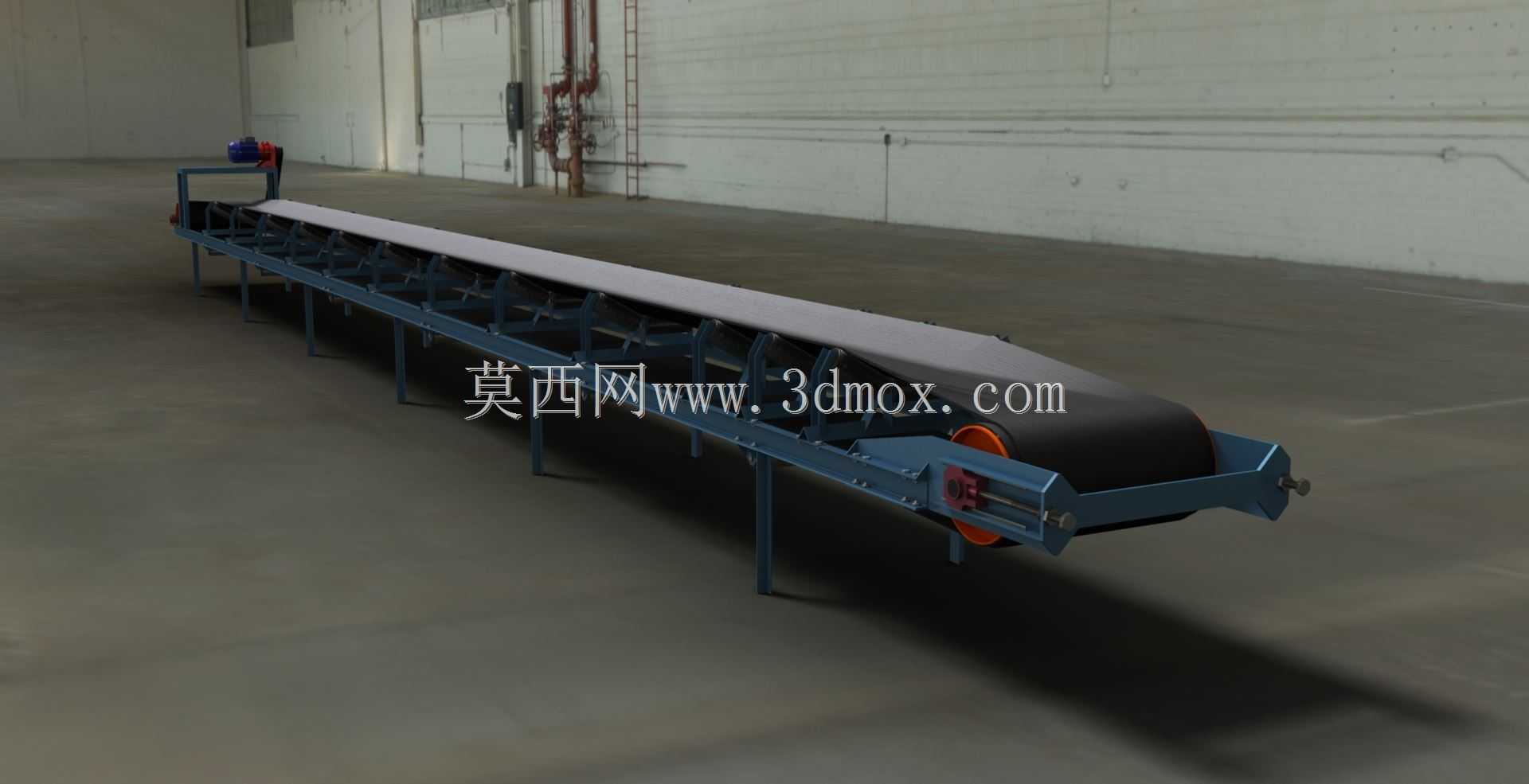

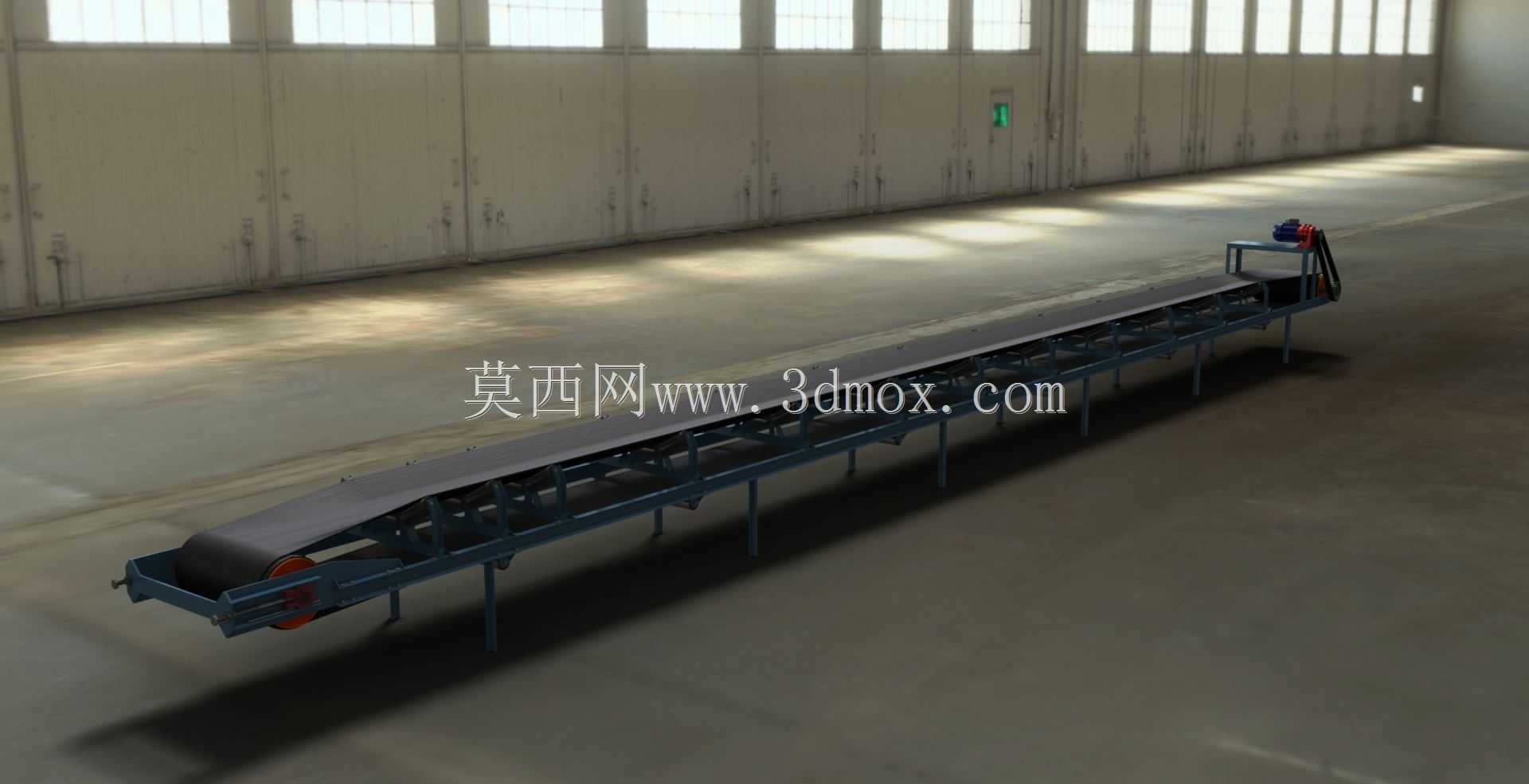

　　这套带式输送结构的设计，最初是针对井下采矿工作面到中转料仓的散料转运需求做的适配，区别于普通轻型皮带机，整体机架采用型钢焊接成型，托辊组按槽型35度倾角布置，能在输送原煤、碎石这类密度较大、棱角尖锐的散状物料时，避免物料从皮带两侧撒漏，同时降低皮带运行过程中的跑偏概率。从安装边界来看，整机长度可根据现场巷道的实际走向做模块化拼接，单节标准机架长度为3米，支腿高度可在800mm到1500mm区间调整，适配不同卸料高度的接料设备，机架两侧预留的安装孔位可直接搭配导料槽、清扫器、跑偏开关等附属部件，不需要额外在型材上二次打孔，能大幅缩短现场安装的周期。

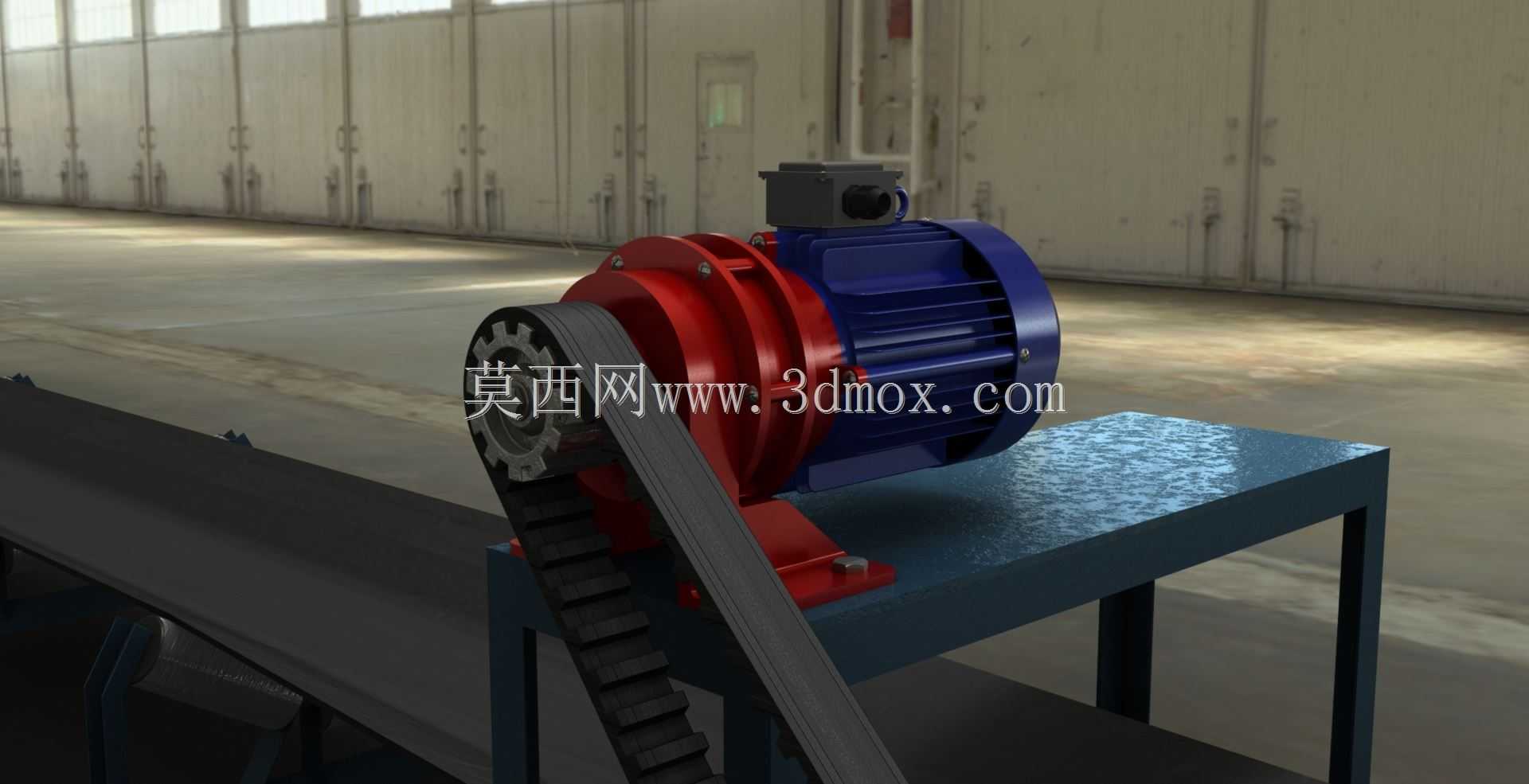

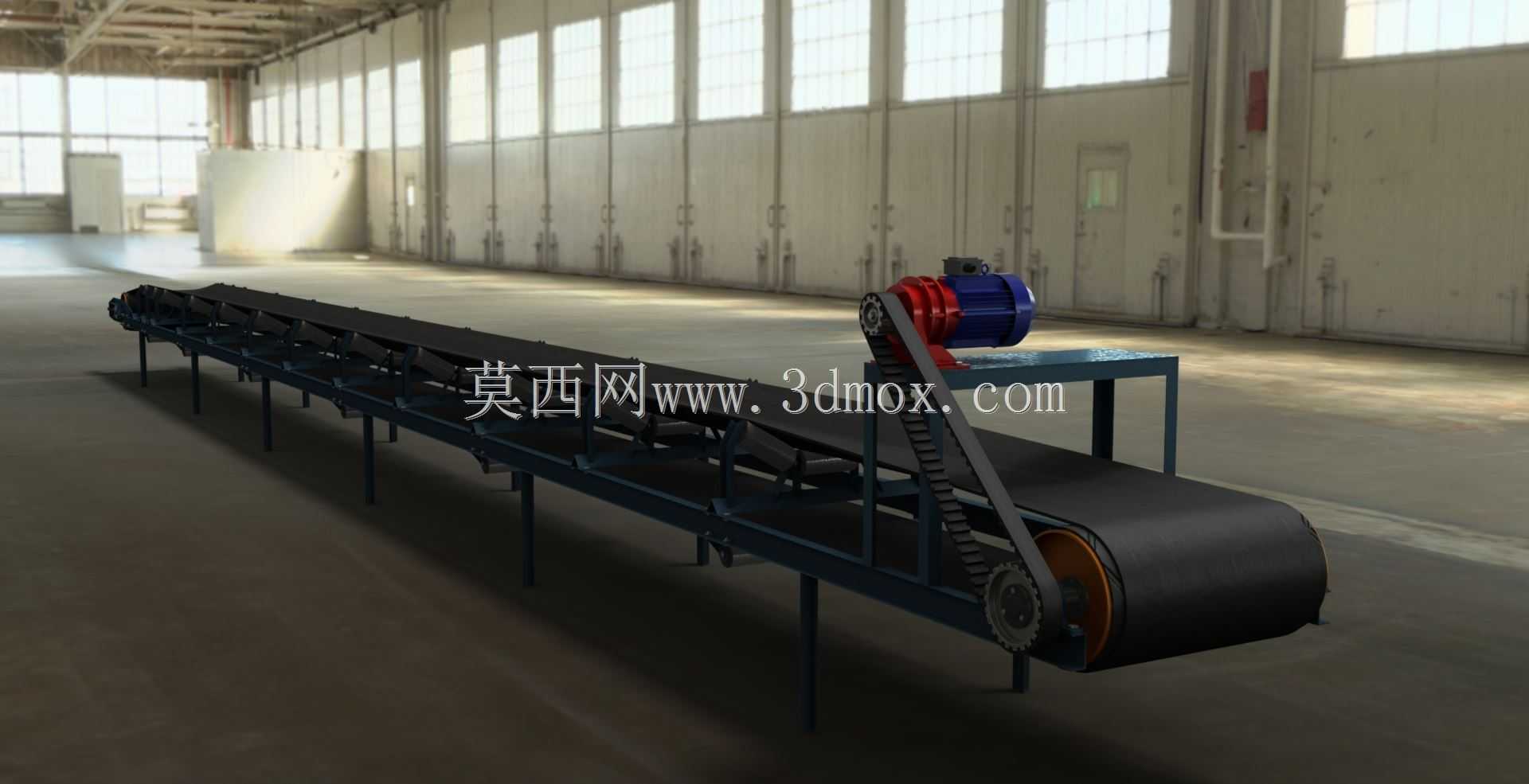

　　驱动端的布置采用了电机+链传动的结构，没有选择常见的电动滚筒直驱方案，主要是考虑到采矿现场粉尘大、环境湿度高，链传动的维护门槛更低，现场操作人员只需要定期检查链条张紧度、加注润滑脂就能维持设备运行，不需要拆解滚筒做内部维护；驱动电机安装在机架端部的独立支架上，支架与主机架之间加设了减震垫，能降低电机运行时的振动传递到皮带架上，避免托辊因为长期受振出现紧固件松动的问题。改向滚筒布置在机尾位置，表面做了菱形包胶处理，能增加与皮带接触面的摩擦力，避免重载启动时皮带出现打滑，滚筒两端的轴承座采用了外置式设计，更换密封件或者轴承时不需要拆卸滚筒，能减少停机维护的时间。

　　从实际应用场景延伸来看，这套结构不仅能用于采矿工作面的物料转运，稍作调整托辊间距、更换对应耐磨等级的皮带后，也能适配建材行业的砂石骨料输送、粮食加工行业的散粮转运、仓储物流行业的包件搬运等场景。设计过程中特意将中间段的托辊支架做成了可快拆的结构，当某一组托辊出现磨损需要更换时，不需要抬起整段皮带，只需要拆下对应位置的托辊支架卡销就能完成更换，对于连续生产要求高的作业场景来说，这点设计能大幅降低故障停机带来的产能损失。

　　皮带的张紧结构采用了螺旋张紧式，布置在机尾改向滚筒的两侧，张紧行程预留了500mm，能抵消皮带在长期运行后出现的塑性伸长，不需要频繁裁剪皮带重新做接头；张紧螺杆的端部做了防松处理，配备了双锁紧螺母，避免设备运行过程中螺杆因为振动出现回松，导致张紧力不足出现皮带打滑。设备的安全防护方面，驱动端的链轮、链条外侧预留了防护罩安装位，现场安装时可直接加装薄钢板折弯成型的防护罩，避免运转部件卷入杂物或者造成人员磕碰，符合工矿场景的安全作业要求。

　　建模过程中对所有运动部件都做了干涉检查，链条与链轮的啮合间隙、皮带与托辊的接触包角、电机支架与机架的装配间隙都按实际加工公差做了预留，导出的三维结构可直接用于生成工程图纸，也能导入仿真软件做输送能力、结构强度的模拟验算，对于需要做同类设备改型设计的工程师来说，可直接调用其中的机架模块、托辊组模块、驱动模块做参数调整，不需要从零开始搭建基础结构，能缩短前期方案设计的周期。需要注意的是，当输送距离超过50米时，需要在中间段增加压带轮组，避免皮带重载时出现下垂度过大的问题，同时要对应计算驱动功率，更换匹配功率的电机，避免出现小马拉大车的情况，这点在选型适配时需要结合现场的实际输送量、物料密度、输送倾角做调整，不能直接照搬单段短距离输送的参数配置。
