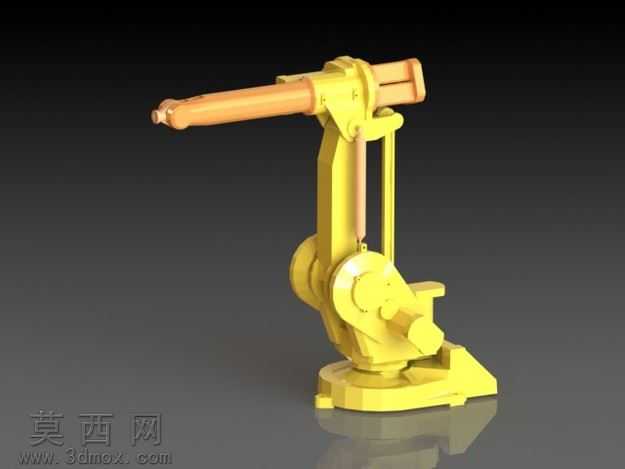

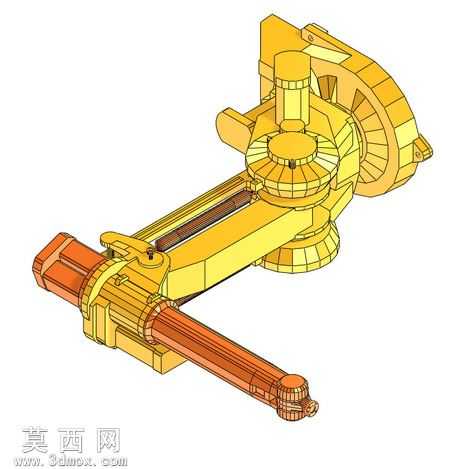

ABBIRB1410焊接工业机器人结构模型

本模型为ABBIRB1410焊接工业机器人的三维结构模型，建模过程严格参照该型号焊接机器人的真实结构比例进行搭建，完整还原了机器人的各关节组成、传动结构与末端执行器的布局。建模阶段首先梳理六轴工业机器人的运动逻辑，从底座回转结构开始搭建，依次完成大臂摆动关节、小臂俯仰关节、腕部旋转与摆动结构的建模，每一处关节的连接部位都还原了真实的法兰连接、轴承安装位与传动件的布局，确保各运动部件的相对位置符合实际设备的运动行程范围。材质设置上，针对机器人不同部件的材质特性进行区分，机器人主体承重结构采用哑光工业黄的金属漆面材质，还原焊接机器人常用的设备涂装质感，末端焊枪部分采用金属铜色与哑光黑结合的材质，分别对应焊枪的导电杆与绝缘护套部分，关节处的密封件、紧固件则采用深灰哑光工程塑料与镀锌金属材质，不同材质的粗糙度、反光度参数都经过调试，渲染后能够清晰区分不同部件的功能属性。结构设计上完整呈现了焊接机器人的管线布局走向，从底座引出的线缆沿大臂内侧的走线槽延伸至小臂最终连接末端焊枪，走线槽的卡扣、固定结构都做了细节还原，避免管线与运动部件产生干涉的结构设计也在模型中有所体现。模型整体装配逻辑遵循真实设备的装配顺序，各关节的旋转轴位置精准定位，可支持后续添加运动仿真约束，直观演示焊接作业过程中机器人的姿态调整过程，能够直观展现该型号焊接机器人紧凑的结构设计、灵活的运动范围，适配焊接作业场景的结构优化特点，为自动化焊接工作站的布局设计、机器人运动路径规划提供直观的三维参考。
