物流配送分拣用桁架式抓取机械手

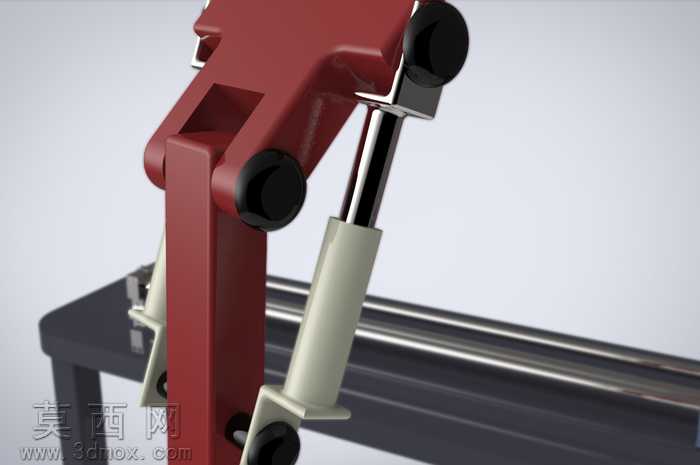

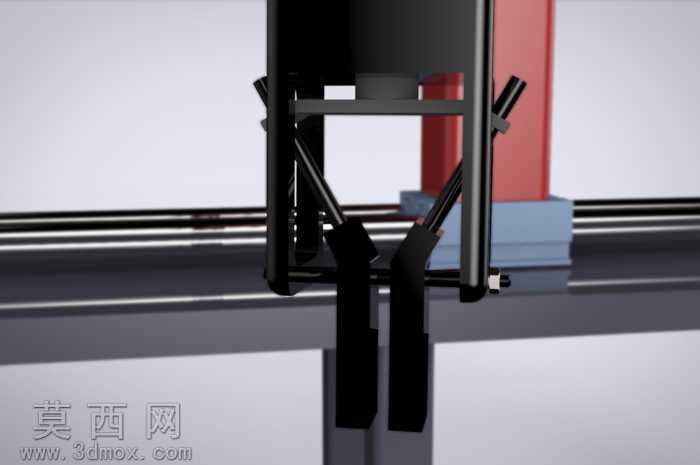

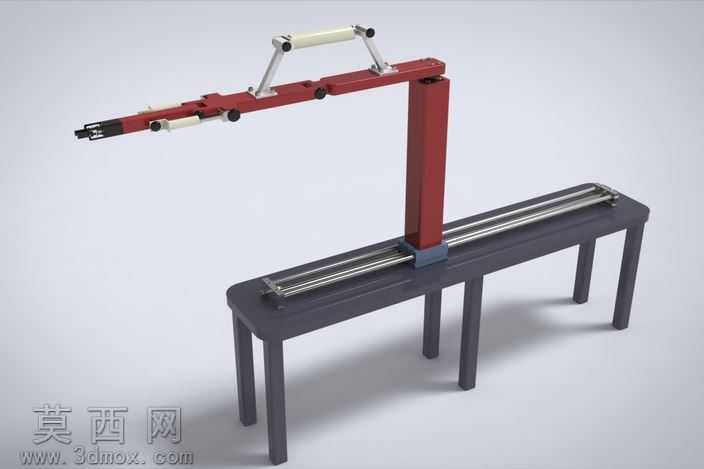

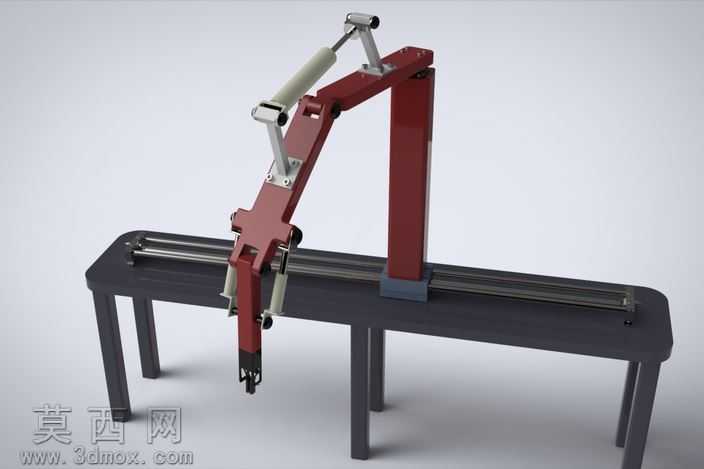

本模型为面向物流配送分拣场景设计的桁架式抓取机械手，采用三维参数化建模方式完成全结构搭建，建模过程中对各运动副的配合间隙、零件装配公差进行了合理预留，确保模型可直接导入仿真模块完成运动学验证。模型整体采用龙门桁架式布局，底部为一体式焊接支撑台架，台架上方铺设高精度直线导轨作为水平移动副的承载基础，导轨滑块与垂直安装的立柱转接座刚性连接，可实现机械手沿水平方向的长行程往复移动。机械手的主臂采用多关节铰接结构，大臂与立柱转接座之间配置气动阻尼缸，用于平衡臂架自重、缓冲运动启停阶段的冲击载荷，小臂与大臂的铰接处设置可调限位结构，可根据分拣工位的实际作业范围调整摆角极限，避免运动干涉。末端执行器选用适配FX真空夹持系统的集成式抓具，建模时对吸盘布置位置、气路走线通道进行了优化设计，吸盘安装座预留了快换接口，可根据不同规格的待分拣物料快速更换对应型号的吸盘组件，提升设备的物料适配能力。材质渲染阶段，支撑台架与导轨采用磨砂金属材质模拟铸铁喷塑的真实质感，机械臂主体采用酒红色哑光金属漆还原工业设备的涂装效果，气动缸与气路接头采用亮面镀铬金属材质，气管采用半透明磨砂塑胶材质，各零件的材质区分清晰，可直观呈现设备的结构层次。设计过程中针对传统分拣机械手搬运可靠性不足的问题，对真空吸盘的布置间距、单吸盘额定吸附力进行了匹配计算，同时优化了末端抓具的重心位置，降低臂架运动过程中的偏载力矩，另外对托盘抓取机构的锁止结构进行了改进，增加了到位检测传感器的安装位，可配合控制系统实现抓取动作的闭环反馈，有效降低物料掉落、抓取错位的故障概率。模型的所有铰接点、移动副均添加了合理的配合约束，可直接用于运动仿真演示，验证水平移动、臂架俯仰、末端抓取等全流程动作的流畅性，也可作为物流分拣工位自动化改造的方案参考模型，用于方案展示、结构优化或教学演示场景。
