齿轮齿条式幻灯片节气门结构设计

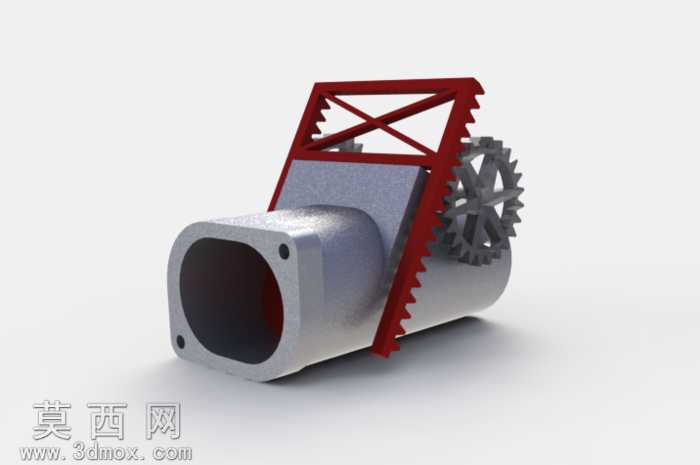

本作品为齿轮齿条驱动式幻灯片节气门三维设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对节气门主体筒身进行基础特征建模，通过拉伸、抽壳、孔位阵列等命令完成进气通道的基体构建，筒身采用圆角过渡处理避免应力集中，安装法兰面的螺栓孔位严格按照通用引擎进气接口的尺寸规范设定，保证结构的可装配性。传动部分分别完成直齿圆柱齿轮与带齿牙的滑动片零件建模，齿轮参数按照传动比需求设定模数与齿数，齿形轮廓通过标准渐开线方程生成，保证啮合精度；滑动片采用板式结构，侧边加工出与齿轮匹配的直齿条齿形，上部设计X型加强筋结构提升零件刚性，避免滑动过程中出现形变卡滞。装配阶段通过同轴心、重合、齿轮齿条配合等约束完成整体装配，验证滑动片沿筒身垂直方向的滑动行程，确保节气门全开时进气通道无遮挡、全闭时密封贴合到位。渲染阶段采用Keyshot完成材质与场景搭建，筒身主体赋予哑光铸铝材质，调整表面粗糙度模拟金属铸造的细腻颗粒质感，边缘添加轻微倒角高光体现金属加工的工艺细节；滑动片与上部支架赋予红色哑光烤漆材质，与金属筒身形成鲜明视觉区分，便于直观观察传动结构的运动关系；齿轮零件赋予深灰色金属材质，齿面添加轻微磨损质感提升真实感。场景采用柔和的影棚布光，主光源从侧上方打亮结构轮廓，辅光源补全暗部细节，地面添加柔和投影增强模型的立体感。设计思路上摒弃传统蝶阀式节气门的翻板结构，采用垂直滑动的闸板形式实现进气通断控制，通过齿轮与齿条的啮合传动将旋转运动转化为滑动片的直线运动，传动路径直接高效，X型加强筋的设计在控制零件重量的同时大幅提升结构抗形变能力，三个独立模块（节气门筒、滑动片、齿轮）的拆分设计便于后续的加工制造与零件更换，整体结构紧凑，传动逻辑清晰，可用于小排量引擎进气控制的原理验证与结构参考。
