V型八缸发动机曲柄连杆机构三维模型

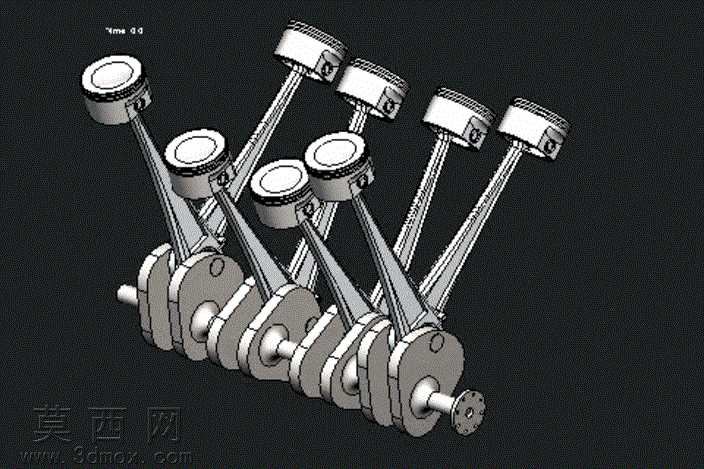

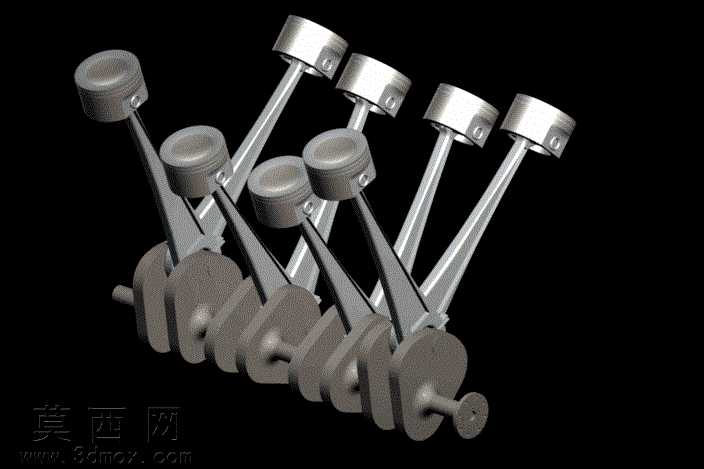

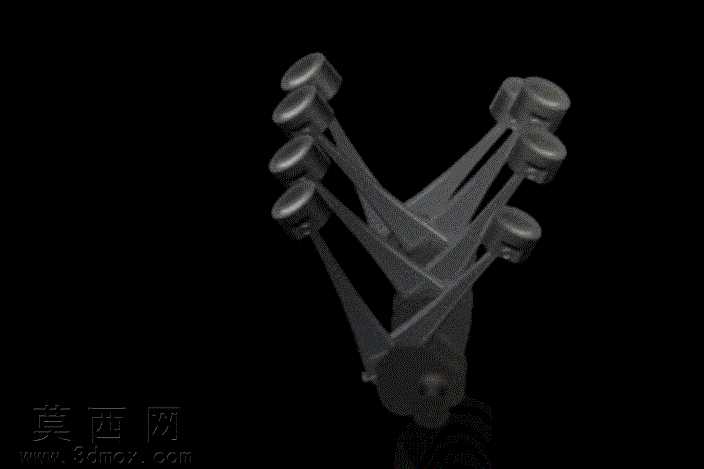

本作品为V8发动机核心曲柄连杆机构的三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的实际设计逻辑，以还原V8发动机的经典动力传输结构为核心目标。建模初期先梳理V8发动机两列气缸呈90度夹角布置的结构特点，确定曲轴的八个曲柄销的错角排布规则，确保每列四个活塞的运动相位符合V8发动机均匀点火的做功顺序要求。建模时先完成曲轴主体的构建，对主轴颈、曲柄销、平衡配重块的衔接处做平滑过渡处理，还原曲轴承受交变载荷的结构强度特征，平衡块的外形完全匹配抵消活塞连杆往复惯性力的配重需求。随后完成活塞部件建模，包含活塞本体、活塞销的装配结构，活塞裙部的型线、活塞销座的加强结构都按照实际内燃机活塞的设计规范制作，保证活塞与气缸配合的运动合理性。连杆部分严格区分大头、杆身、小头的结构比例，杆身采用经典的工字形截面设计，还原连杆在传递动力时兼顾轻量化与结构强度的设计特点，连杆大头的剖分结构、小头的衬套安装位都做了精准还原。装配阶段严格按照V8发动机的相位关系匹配各部件，两列各四个活塞连杆组件分别对应安装到曲轴对应的曲柄销上，确保相邻气缸活塞的运动行程差符合90度曲轴转角的设计要求，整体装配完成后可直观演示V8发动机运转时八个活塞交替上下、带动曲轴旋转的完整运动过程。材质渲染阶段，对曲轴、连杆等钢制部件赋予哑光金属材质，还原锻钢部件的磨砂金属质感，活塞部件赋予铝合金的浅银白金属质感，区分不同部件的材质属性，背景采用纯黑底色突出机构本身的结构轮廓，各部件的边缘做清晰的轮廓处理，方便观察各零件的衔接关系与运动逻辑。整个建模过程未添加冗余的外部附件，完全聚焦于V8发动机最核心的动力转换结构，清晰展现V8发动机将活塞直线往复运动转化为曲轴旋转运动的工作原理，可直观体现crossplane曲轴的配重特点，帮助理解V8发动机相比其他缸数机型运转更平顺的结构原因。
