遥控滑翔机EDF碳纤维电机整流罩结构

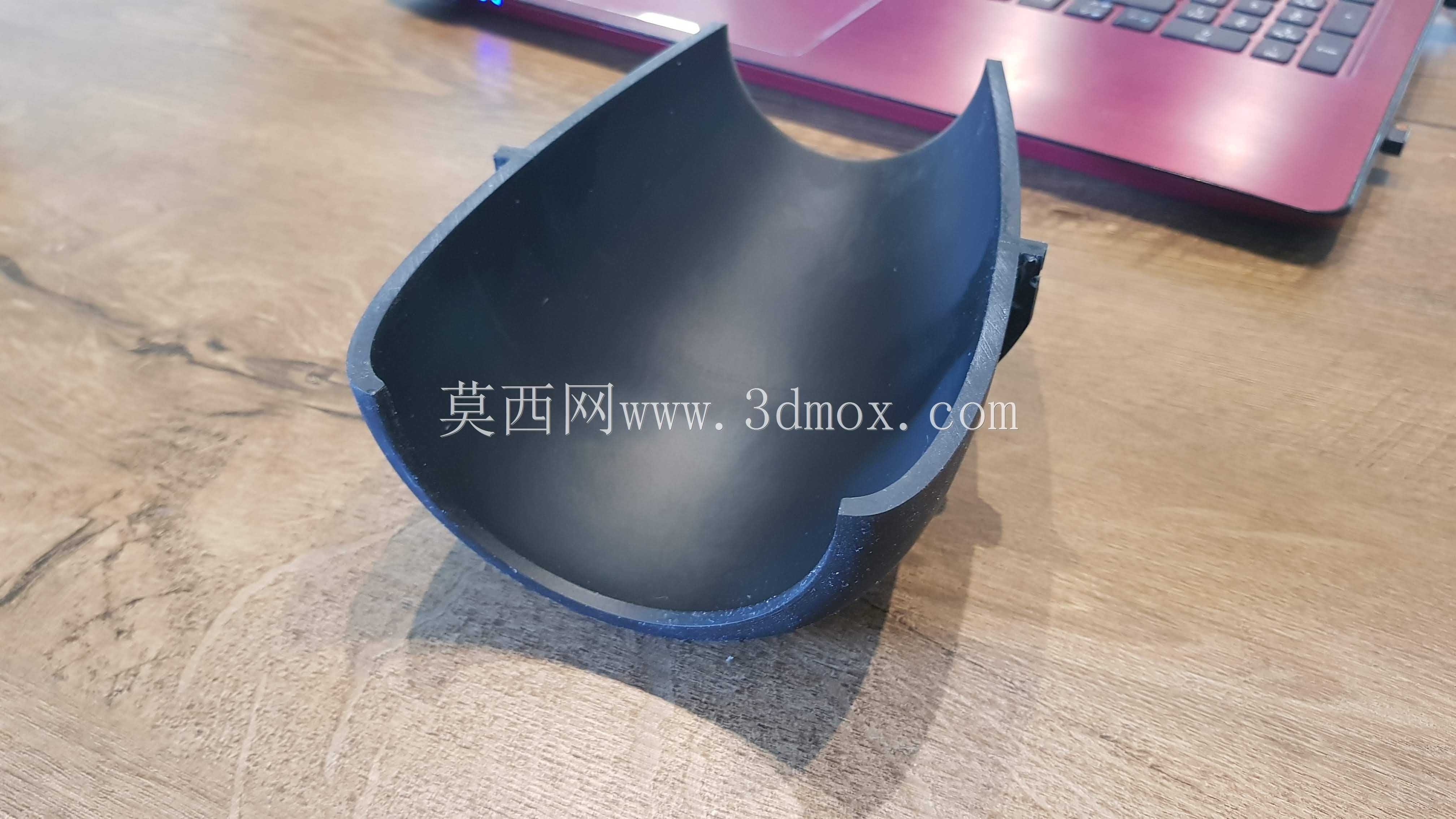

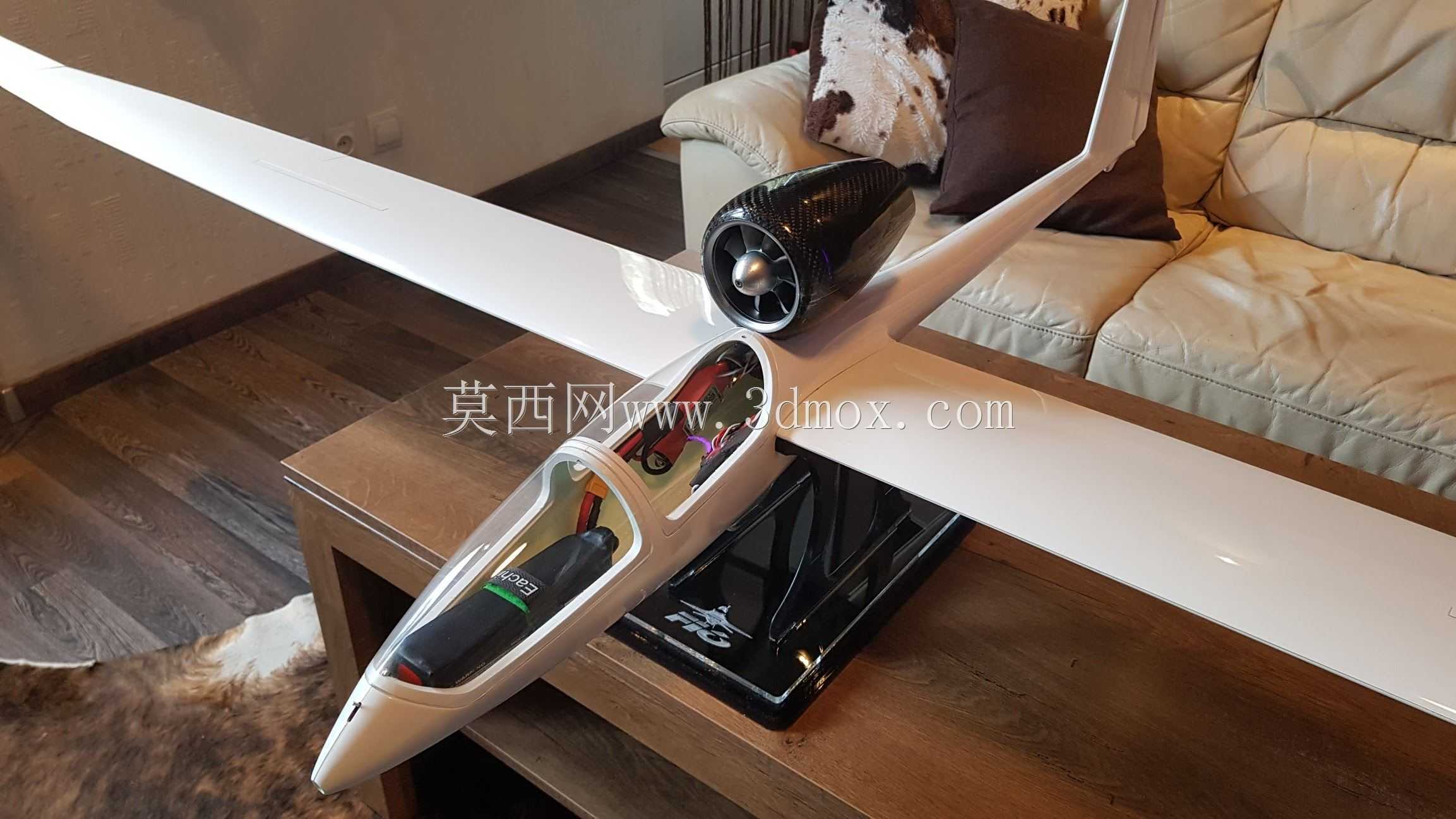

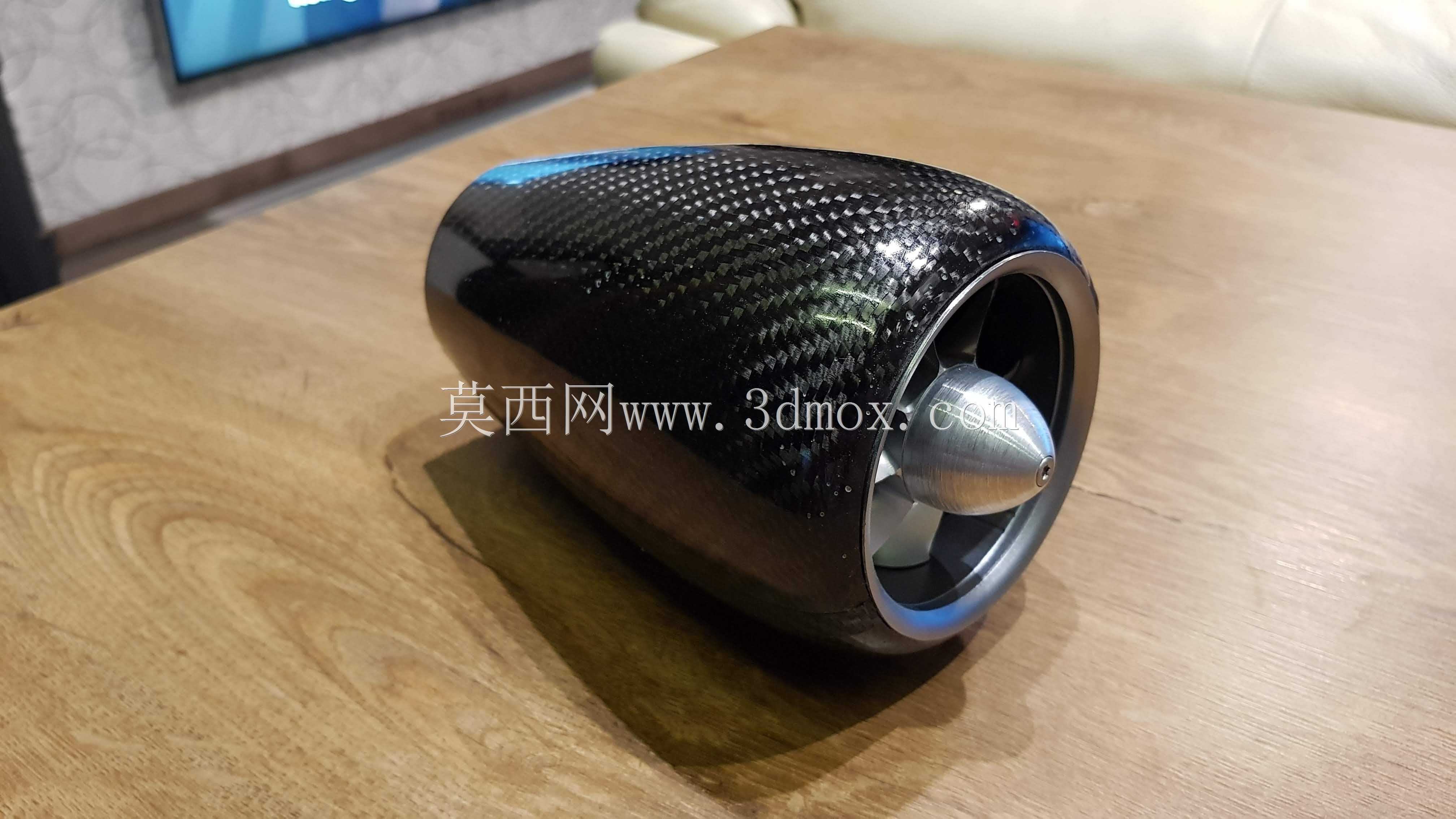

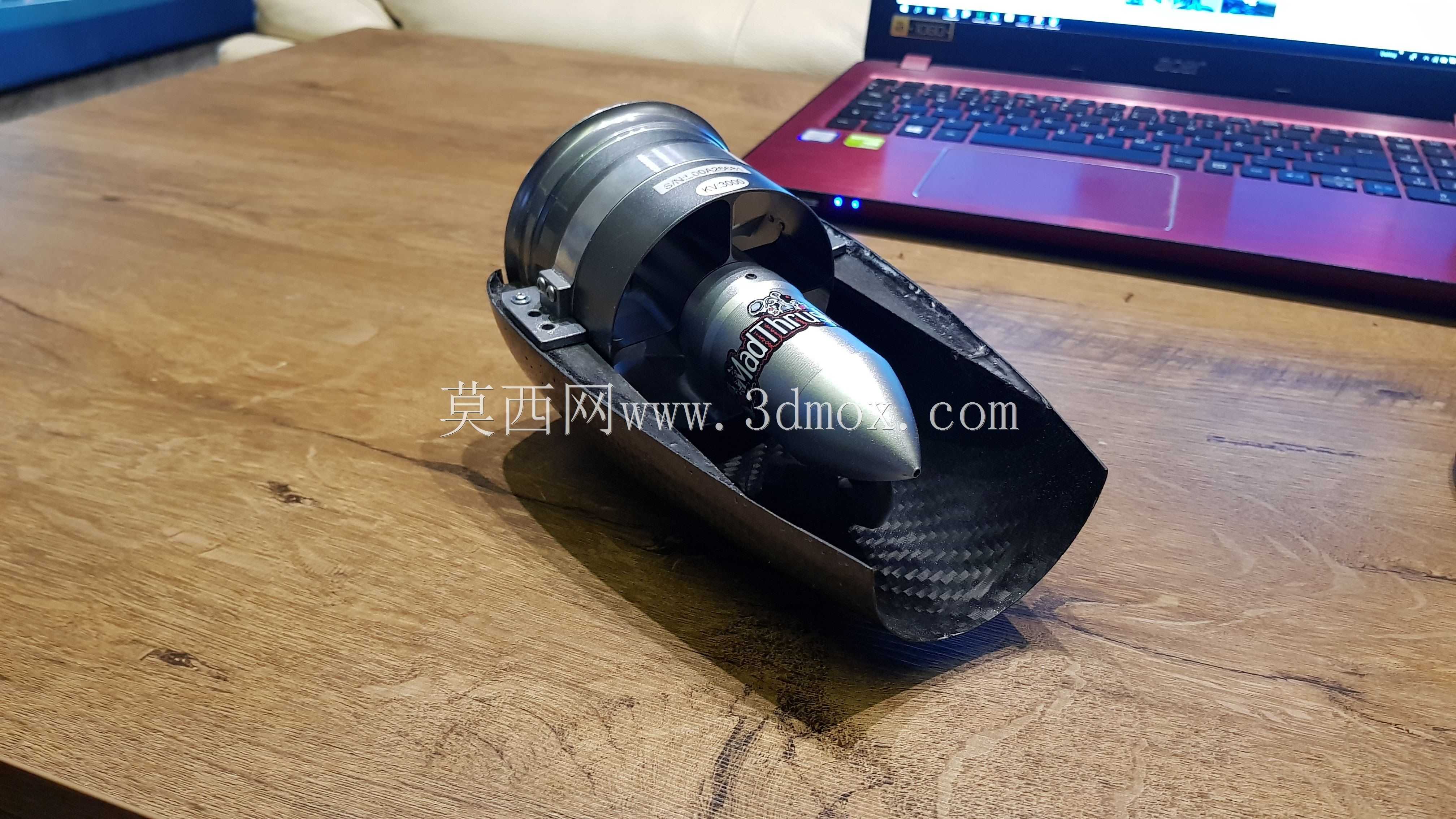

这款结构件是专为遥控电动涵道滑翔机设计的EDF电机外置整流罩，主要应用于固定翼航模的动力系统前端防护与气动优化场景，适配小尺寸涵道动力组的装机需求，在航模飞行过程中承担多重核心作用。从实际用途来看，该部件首先能够为涵道电机与前置叶轮提供可靠的外部防护，避免飞行过程中气流裹挟的沙尘、草屑撞击高速运转的叶轮与电机壳体，降低动力系统故障概率；其次通过流线型的曲面外形梳理前端进气气流，减少进气端的紊流干扰，提升涵道风扇的进气效率，进而优化动力输出的平顺性，同时降低飞行过程中的气动阻力，提升滑翔机的巡航效率与飞行稳定性。在功能特性设计上，该结构采用了碳纤维纹理的曲面壳体设计，壳体整体为回转类流线造型，从前端进气口向后平滑收窄，能够顺滑衔接机身前端的蒙皮轮廓，避免外形突变带来的气流分离；前端进气口设置了金属质感的环形包边，既能够提升进气口的结构强度，避免起降过程中磕碰造成壳体边缘开裂，也能精准约束进气道的入口直径，匹配对应尺寸涵道单元的进气流量需求；壳体中心预留了整流锥的安装位置，能够与涵道中心的电机轴端整流结构完美契合，进一步梳理进气气流，减少叶轮前端的气流扰动。从设计思路来看，该结构充分考虑了航模部件的轻量化需求与3D打印的工艺适配性，壳体采用等壁厚设计，在保证结构刚度的前提下尽可能降低部件自重，避免额外增加机头重量影响整机的重心配平；安装边界上，壳体后端设置了与机身前端蒙皮匹配的衔接止口，能够通过胶粘或者螺丝固定的方式与机身主体可靠连接，安装时无需对机身原有结构做大幅修改，适配多数同级别EDF滑翔机的机头安装空间，整体外形尺寸紧凑，不会超出常规滑翔机的机头截面轮廓，不会对整机的气动布局造成额外干扰。
