忍者武器组合套装三维建模设计

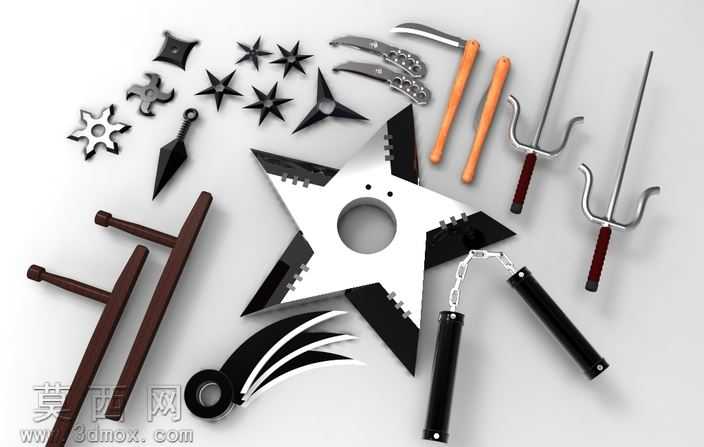

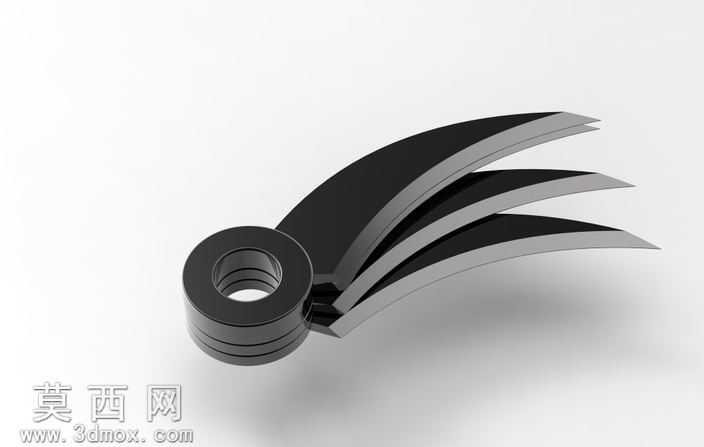

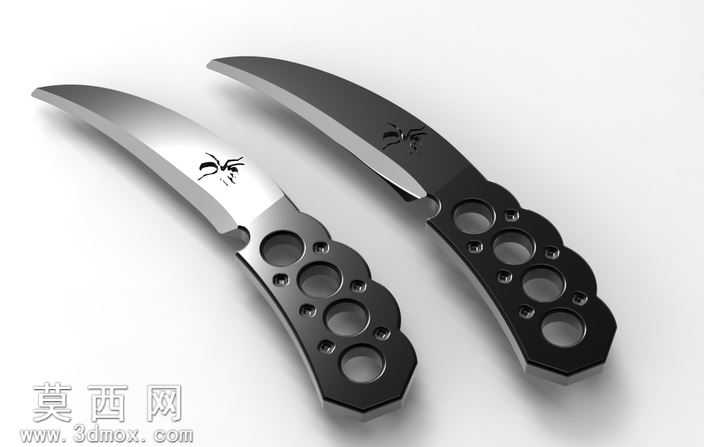

本套忍者武器组合三维模型采用PTC Creo Elements完成全参数化建模，整体围绕传统忍者冷兵器的形制特征展开设计，完整还原了多类经典忍者武器的结构细节与外观质感。建模过程中首先对每款武器的比例进行统一校准，确保整套模型陈列时尺寸协调，符合真实兵器的比例逻辑。针对不同武器的结构特征，建模时采用差异化的建模思路：对于星形手里剑、忍者镖这类带尖锐棱角的片状武器，优先通过草绘绘制精准的外轮廓线，添加对称约束保证每处刃角角度一致，再通过拉伸命令生成基础实体，对刃口部分添加小角度拔模特征模拟真实开刃的斜面效果，中心定位孔采用同轴约束保证位置精准，大型五角手里剑额外添加了刃部的黑白分块结构，通过曲面分割完成不同区域的面拆分，为后续材质赋予提供清晰的面组依据。对于双截棍这类带连接结构的武器，分别构建棍身、连接链条、端盖三个独立部件，棍身采用回转命令生成圆柱主体，表面添加细微的防滑纹理凹凸结构，链条部分通过链节阵列完成装配，每处链环添加转动副约束还原真实的活动连接关系，端盖部分添加挂孔细节保证结构完整性。针对苦无、短叉这类长柄武器，分别对金属刃部与握持手柄进行独立建模，刃部通过扫掠命令生成带弧度的尖锐造型，手柄部分添加木质纹理的凹凸肌理，柄首的挂环结构采用圆环扫描完成，保证结构连贯。对于锁镰、十字手拐这类特殊造型武器，重点还原其异形结构特征，锁镰的镰刃部分通过多段曲线构建轮廓，曲面放样生成流畅的弧面刃型，手拐的T型结构通过拉伸与倒圆角处理，还原木质器械的圆润边角特征。材质渲染阶段，针对不同部件的材质属性进行参数调整：金属刃部采用高反射率的金属材质，添加细微的磨砂质感避免塑料感，黑色金属部件调整粗糙度参数模拟做旧的哑光金属效果，木质手柄采用低反射率的漫反射材质，添加纵向木纹纹理贴图还原实木质感，橙色手柄部件调整为半哑光的硬质塑料/涂漆木质质感，双截棍的黑色握把添加橡胶材质的高粗糙度参数，模拟防滑握把的触感。整套模型所有部件均完成实体化校验，无破面、无重叠几何，各部件可单独拆分导出，支持STEP、IGES、STL等多种通用格式转换，可用于动漫道具设计参考、3D打印原型制作、游戏资产搭建等多个场景，建模过程中保留了全参数化的特征树，可根据需求快速调整各武器的尺寸比例、刃部角度、手柄长度等参数，具备较高的可编辑性。
