齿轮传动式机械光圈快门结构设计

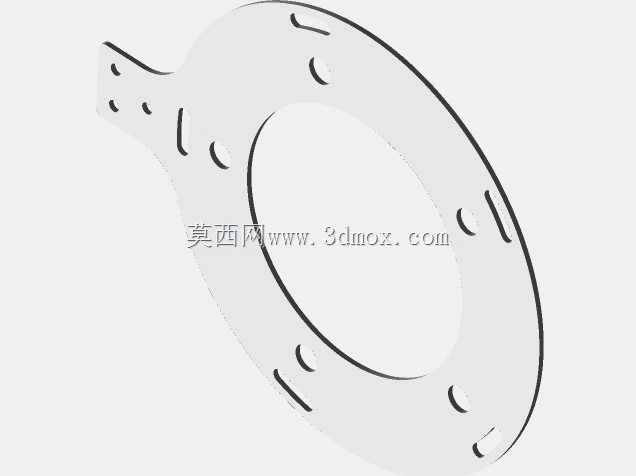

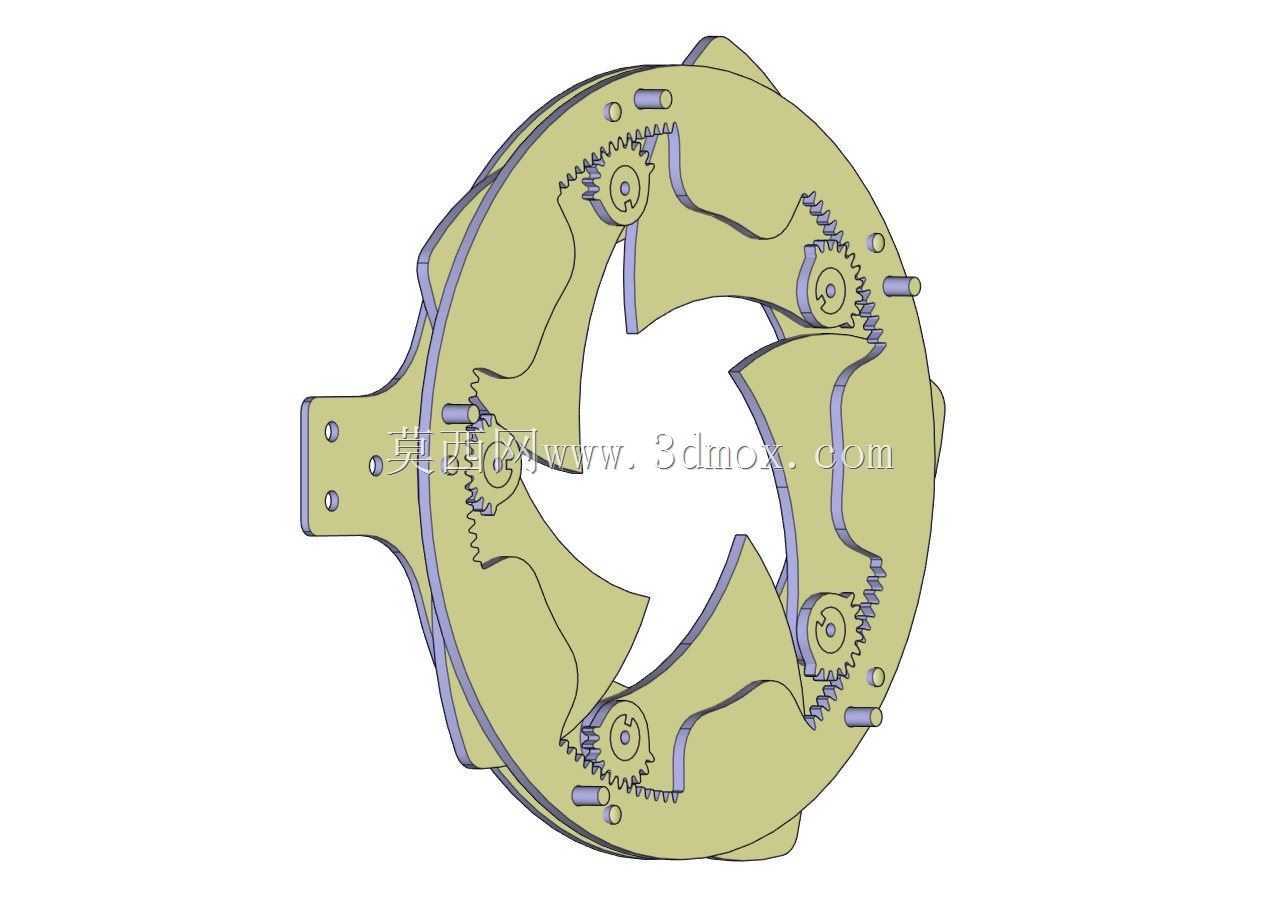

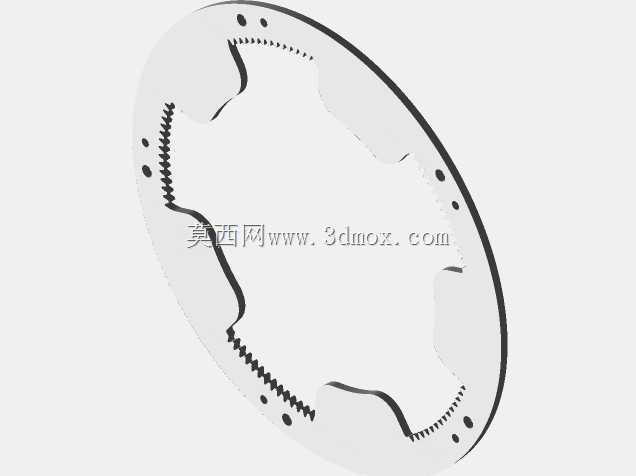

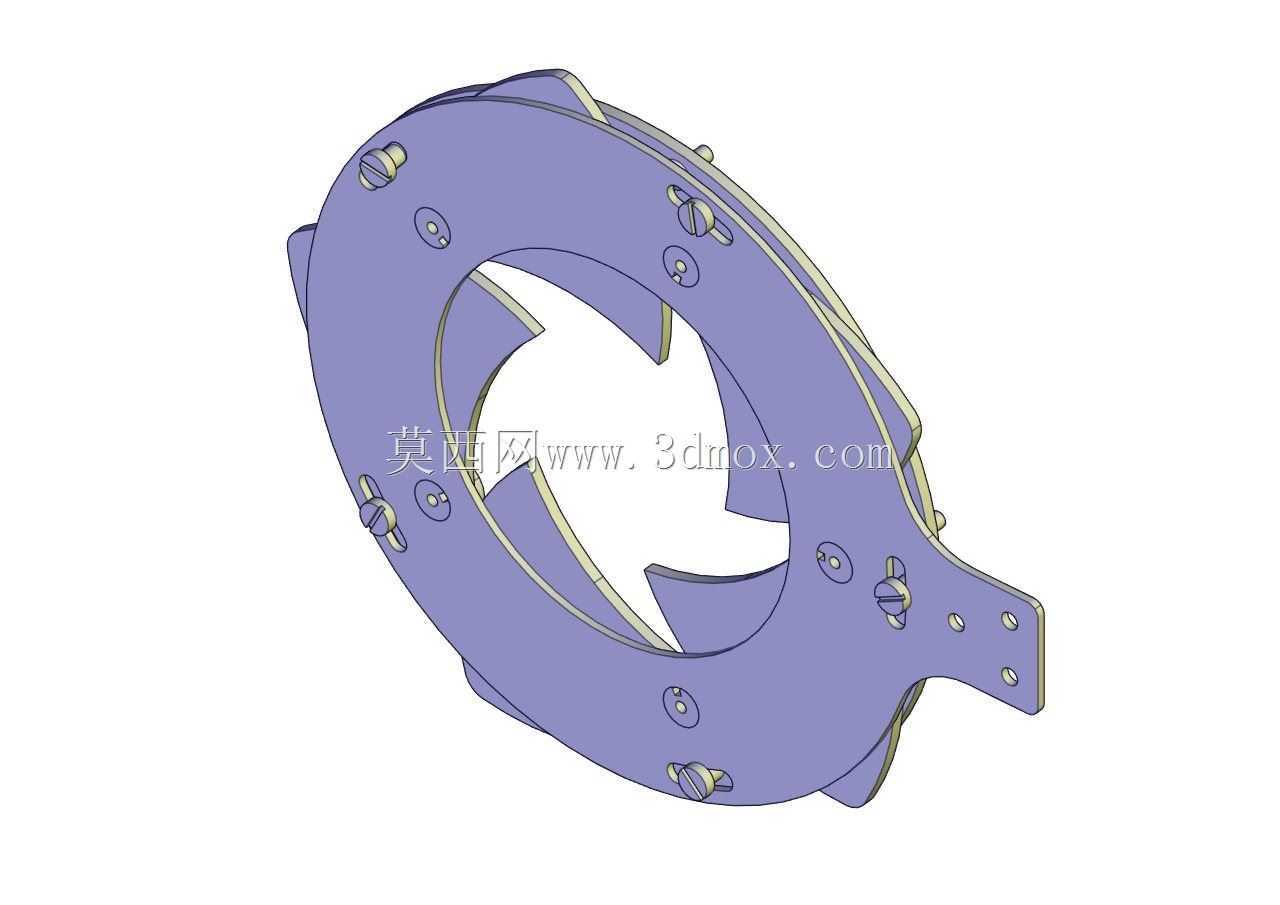

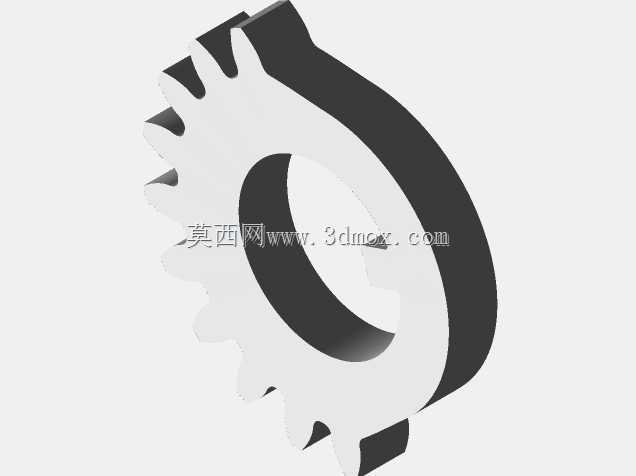

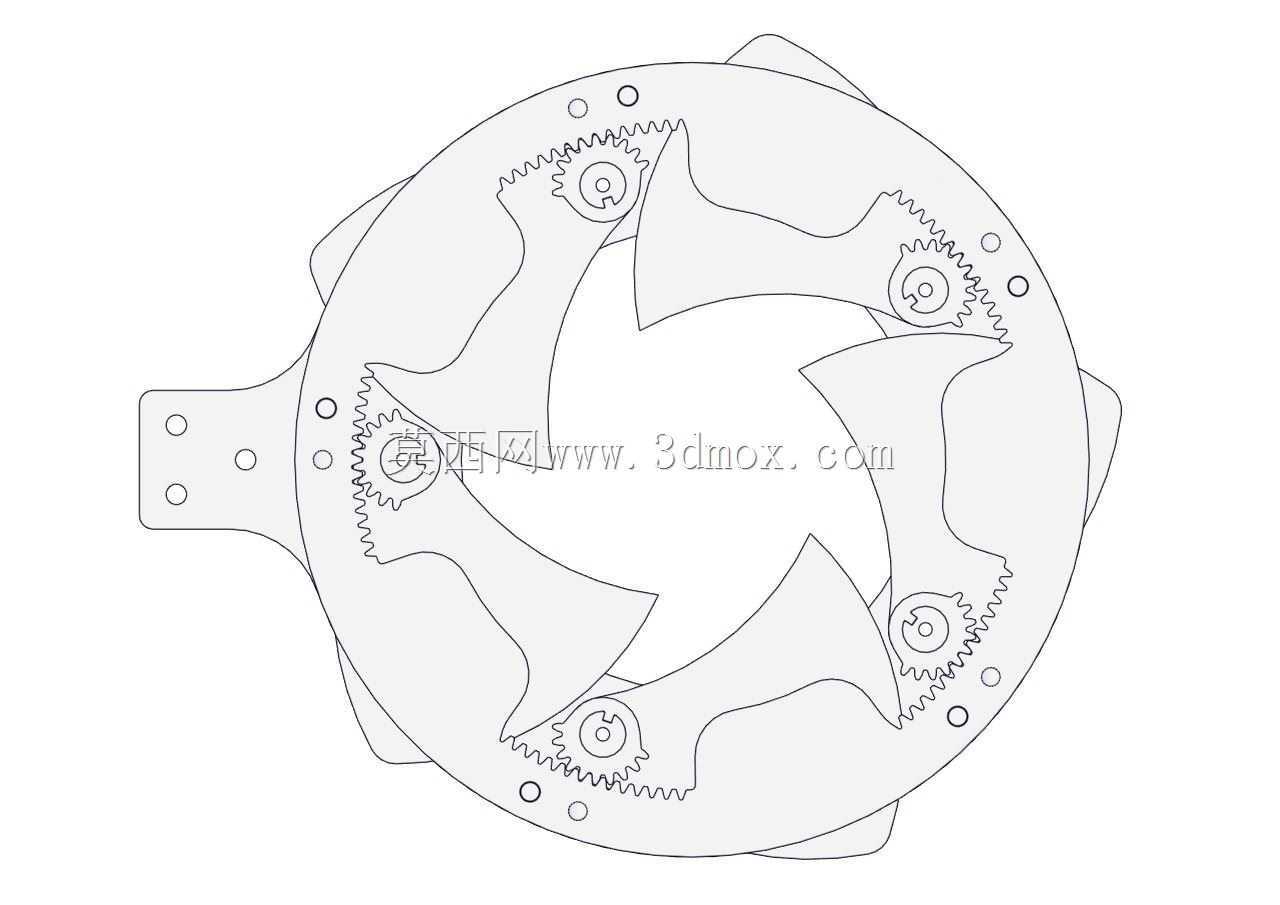

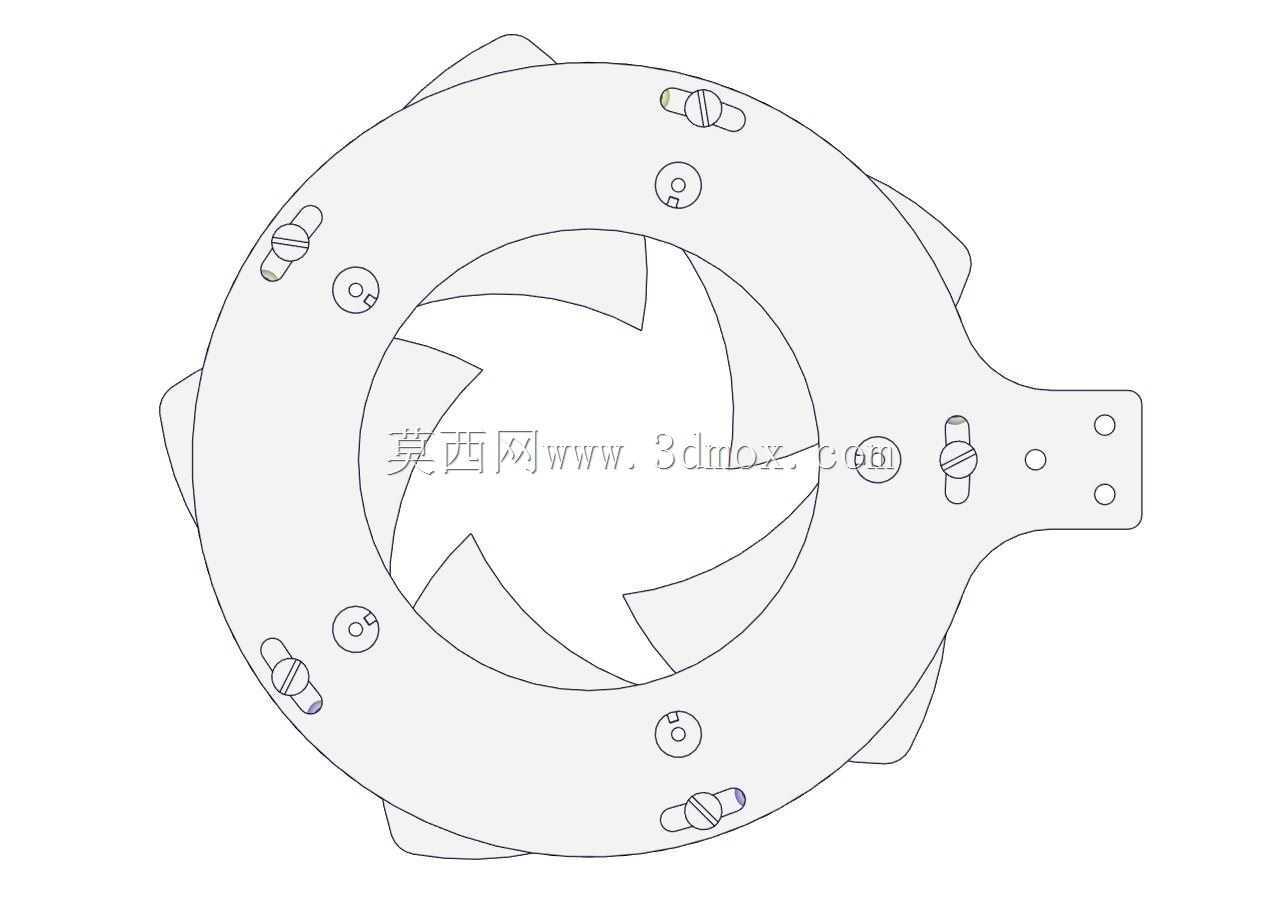

该齿轮结构快门机构即机械光圈，核心依托多组小齿轮与弧形快门叶片的啮合传动实现通光孔径的开合调节，可广泛适配光学成像设备、创意机械交互装置、定制化摄影器材改造以及科教演示教具等场景，既能够作为光学通路的通光控制部件嵌入专业成像设备的光路系统中，也可单独作为机械传动演示构件用于机械原理教学展示，还能通过3D打印或激光切割工艺制作成实体装置，应用于创意装置艺术、手工DIY机械项目等领域。在实际使用过程中，该结构通过驱动外圈的传动齿圈同步带动周向均匀分布的五个小齿轮转动，每个小齿轮与对应一片弧形快门叶片的定位转轴固连，小齿轮转动时会带动快门叶片绕自身定位轴做定角度摆动，五片叶片同步动作时即可在中心区域形成大小连续可调的圆形通光孔，完全闭合时可完全阻断通路，完全打开时可形成最大通光孔径，整个传动过程平稳无卡滞，叶片运动轨迹经过精准校核，开合过程中不会出现叶片间的干涉剐蹭问题。设计阶段采用了周向均布的传动布局，将五个小齿轮等角度排布在圆形基座上，每片快门叶片的型线经过反复迭代优化，既保证闭合状态下的密封遮光效果，也确保全开状态下通光孔接近正圆形，减少通光时的边缘衍射问题；基座侧边延伸出带安装孔的固定耳板，可通过标准紧固件将整个机构快速固定到配套设备的安装位上，安装孔位的间距与孔径按照通用光学配件的安装标准设计，可适配多数常规光学设备的安装接口。整个机构的整体外轮廓为带固定耳的圆形结构，主体圆形部分的外径可根据适配场景调整，固定耳板上的两个安装孔中心距预留了通用安装尺寸，安装时不需要额外做适配改造即可直接对位固定；结构整体厚度较薄，不会占用过多的轴向安装空间，可嵌入到空间紧凑的光学通路中，所有传动齿轮的模数统一，传动比经过精准计算，只需要较小的驱动力即可驱动整个光圈完成全行程开合，既可以通过手动拨杆驱动外圈齿圈动作，也可加装微型舵机等驱动元件实现电控自动调节，适配手动、自动两种控制模式。
