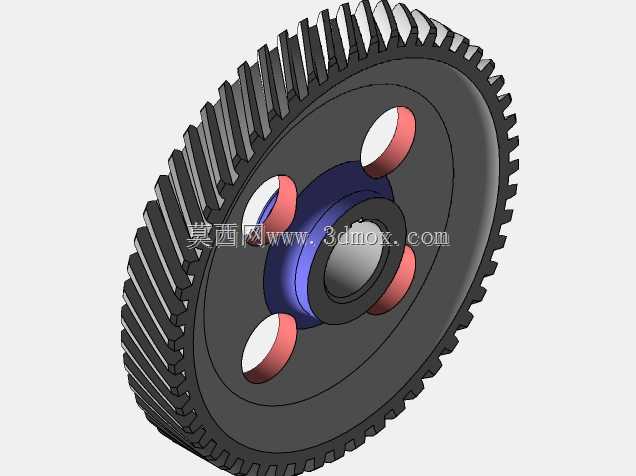

带减重孔辐板式斜齿传动齿轮结构

这款斜齿轮是机械传动系统中的核心啮合部件，主要应用于需要平稳传动、低噪音运行的动力传递场景，常见于工业减速机、机床主轴传动箱、自动化输送设备的动力单元以及中小型乘用车的变速器传动链路中，承担着改变传动转速、传递旋转扭矩、匹配动力输出端与负载端转速差的核心作用。相较于直齿圆柱齿轮，斜齿轮的轮齿呈螺旋角排布，啮合过程中轮齿是逐步进入接触再逐步脱离啮合，不会出现直齿轮啮合时的整齿冲击问题，传动过程更加平稳，运行噪音更低，同时啮合重合度更高，单齿承受的载荷更小，能够承载更大的传动扭矩，适合中高速、重载的连续传动工况。

在设计思路上，这款齿轮采用了辐板式轻量化结构，齿轮外圈为完整的轮齿啮合区，保证轮齿的有效啮合宽度与接触强度，中心设置带台阶的安装轴孔，可与传动轴通过键连接实现周向固定，轴孔周边设置加厚的轮毂结构，提升轴孔处的结构强度，避免安装锁紧时出现应力开裂；辐板区域均匀开设四个圆形减重通孔，在不显著降低齿轮整体结构刚度与轮齿支撑强度的前提下，大幅降低齿轮自身的转动惯量，减少传动过程中的启停惯性冲击，同时降低整体重量，减少材料消耗。减重孔边缘做了圆弧过渡处理，避免应力集中导致辐板在长期交变载荷下出现疲劳裂纹。

从安装边界来看，这款齿轮的安装定位以中心轴孔为基准，轴孔的配合公差可根据使用场景选择过渡配合或者小间隙配合，轮毂端面设置有定位止口，可与轴上的轴肩配合实现轴向定位，配合锁紧挡圈或者圆螺母即可完成齿轮的轴向固定；齿轮的齿顶圆、齿宽尺寸经过匹配计算，可适配对应中心距的啮合配对齿轮，安装时需要保证两啮合齿轮的轴线平行度符合公差要求，螺旋角方向配对准确，避免出现偏载、卡滞、异常磨损等问题。轮齿部分采用渐开线齿形设计，齿面经过精度修整，能够保证啮合时的接触斑点均匀分布在齿面中部，提升传动效率与使用寿命，长期运行下的传动精度保持性更好，可有效降低后期维护成本。
