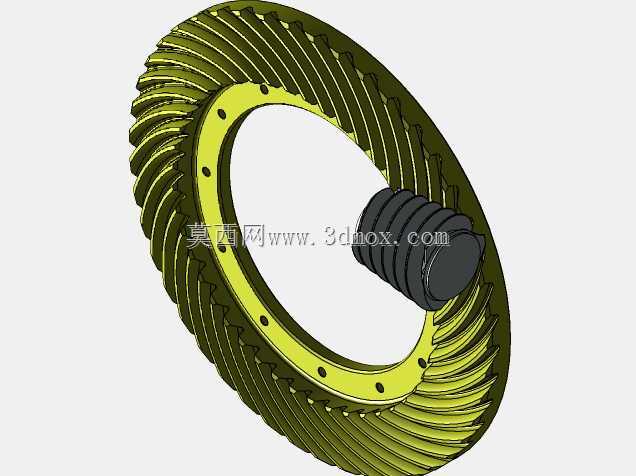

三起动螺旋齿蜗轮蜗杆啮合传动结构

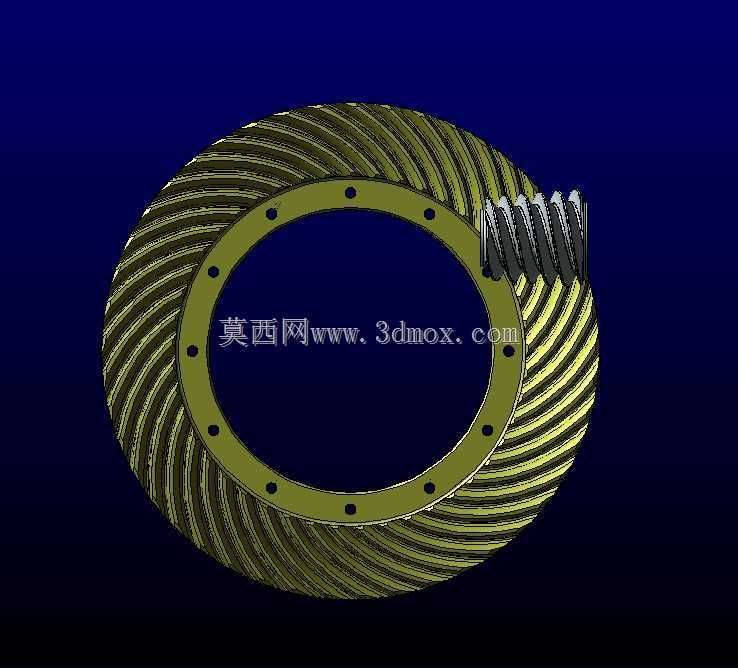

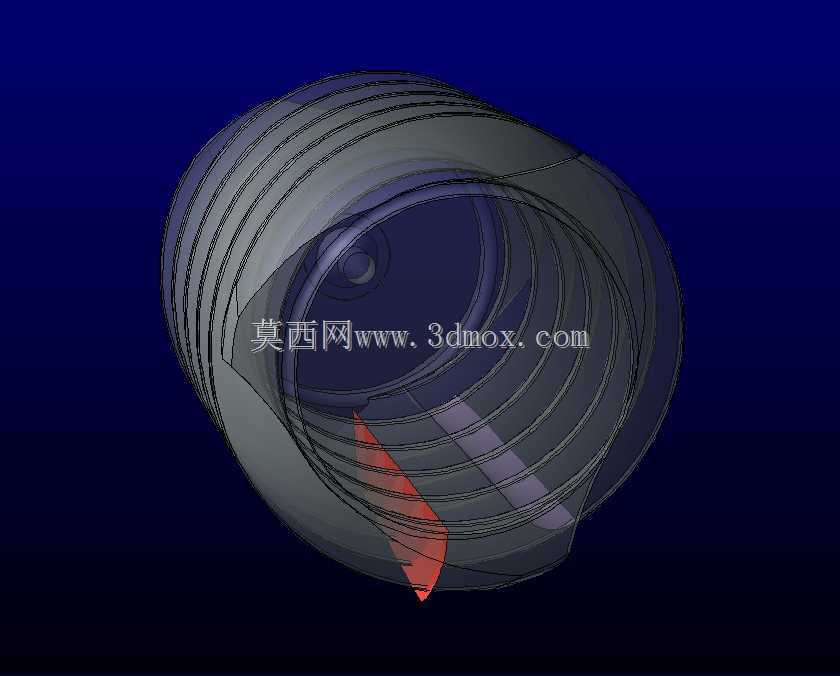

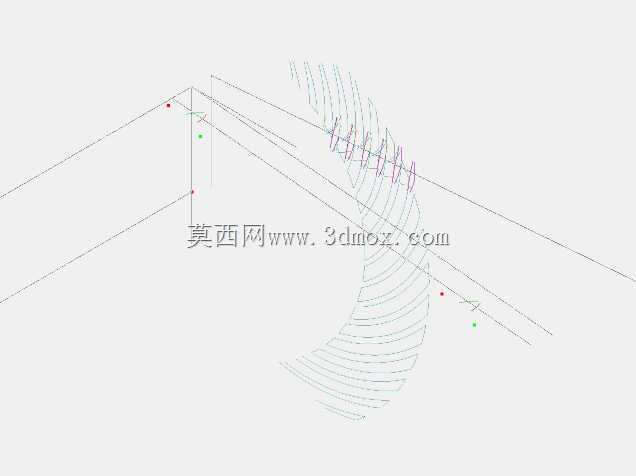

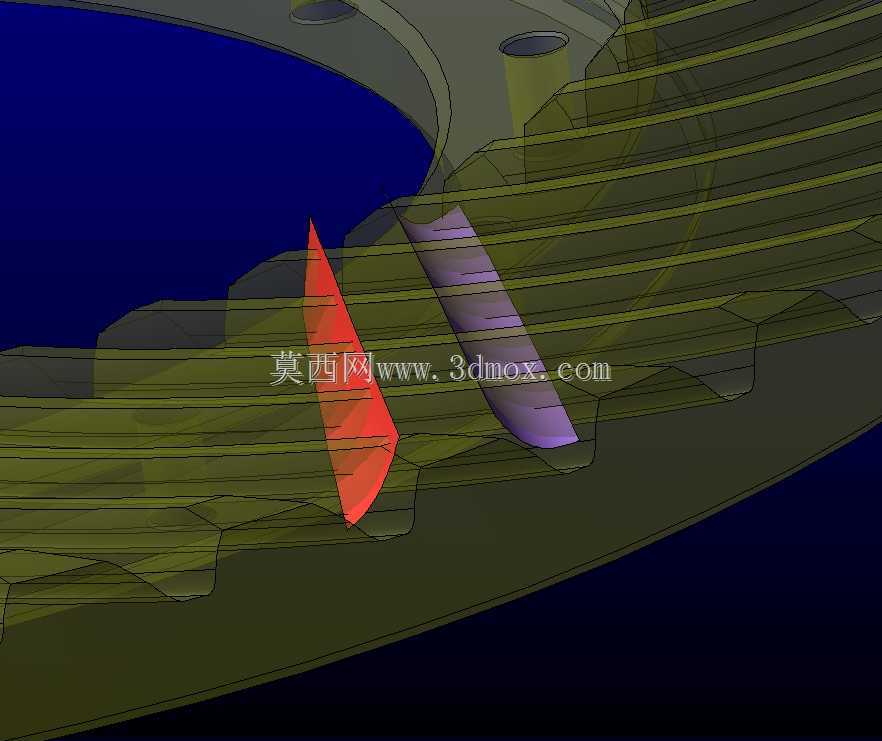

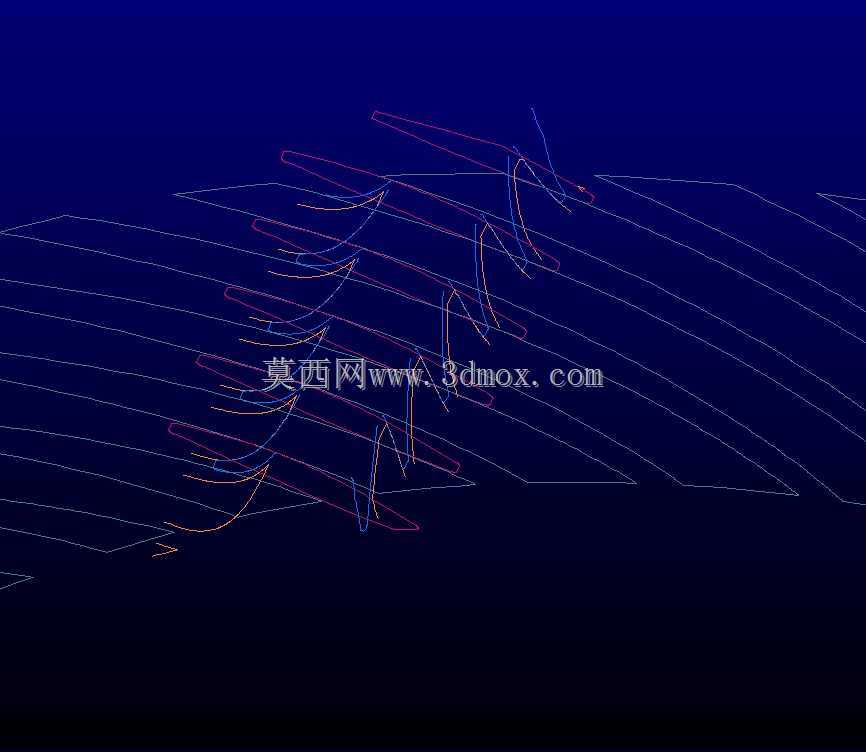

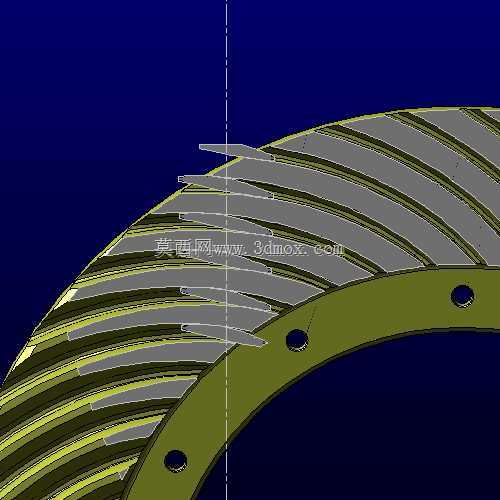

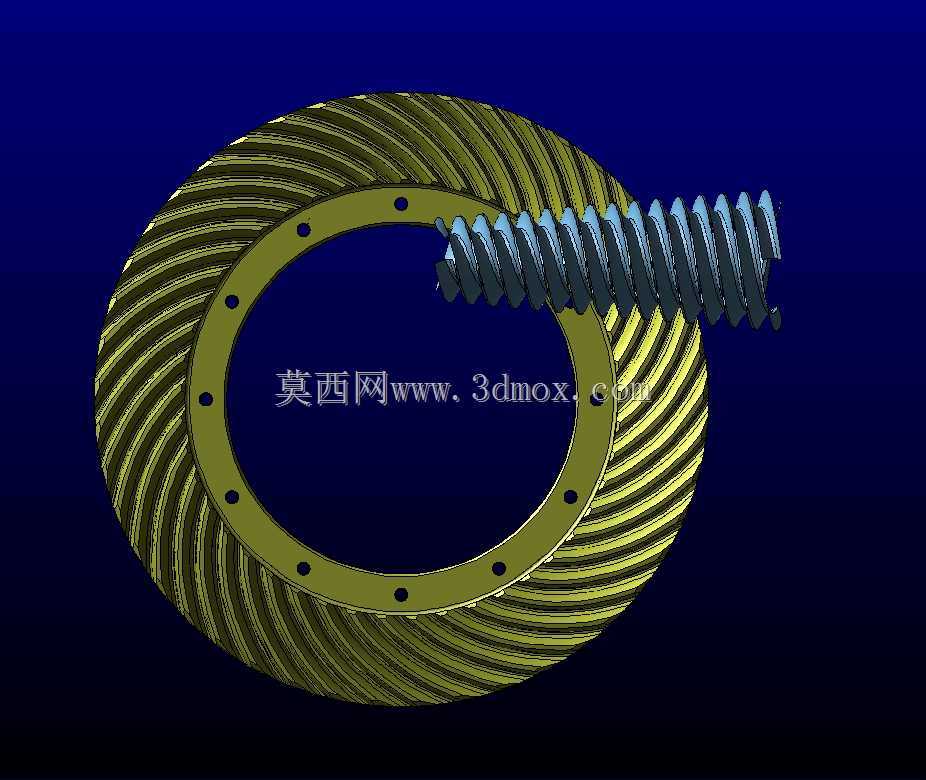

这套三起动螺旋齿轮组核心应用于重载精密传动场景，常见于矿山输送设备的减速单元、重型机床的进给传动机构、大型起重设备的回转驱动模块，这类场景对传动的承载能力、运行平稳性、反向自锁可靠性有极高要求，可在大传动比工况下实现动力的平稳传递，有效降低传动链路的冲击载荷，延长整套传动系统的服役寿命。该传动结构核心功能是通过蜗杆与螺旋齿圈的多齿啮合，将输入端的高转速低扭矩动力转换为输出端的低转速高扭矩动力，同时可根据蜗杆旋向与安装方向调整传动转向，适配不同设备的动力布局需求，其啮合过程中多齿同时接触的特性，让单位齿面承受的载荷被均匀分散，相比普通圆柱蜗杆传动，承载能力可提升40%以上，同时啮合冲击更小，运行噪音更低，适合长期连续运转的工业工况。设计过程中重点优化了齿面的接触形态，针对齿根曲面与侧面曲面的衔接位置做了平滑过渡处理，避免了尖锐交线导致的齿面应力集中问题，有效降低了重载工况下齿面崩损、点蚀的失效概率；齿圈采用宽幅螺旋齿形设计，保证啮合过程中同时参与接触的齿对数充足，避免了因啮合齿数不足导致的传动脉动问题，同时针对单向传动的应用特性，对齿面的承压侧翼做了强化修形，让齿面接触应力分布更均匀，蜗杆的圆弧子午线截面轮廓可在齿面间形成稳定的润滑油膜，大幅降低齿面的磨损速率，提升传动效率。安装边界上，齿圈外圈为环形安装法兰结构，沿法兰周向均匀布置安装定位孔，可直接通过螺栓与输出端回转构件固定连接，安装孔的位置度公差控制在0.02mm以内，保证装配后齿圈的回转同轴度；蜗杆轴线与齿圈端面保持严格的空间垂直关系，啮合中心距的公差控制在IT6级精度范围内，安装时需保证蜗杆轴向窜动量不超过0.01mm，避免啮合间隙过大导致的传动回差，同时齿圈与蜗杆的啮合侧隙控制在0.1-0.2mm区间，既保证润滑油可顺利进入啮合接触面，又不会因侧隙过大影响传动精度，整套结构可适配封闭齿轮箱的安装空间，可直接集成到现有减速传动单元中，无需对原有设备的安装接口做大幅改动。
