翼式杠杆红酒开瓶器结构设计作品

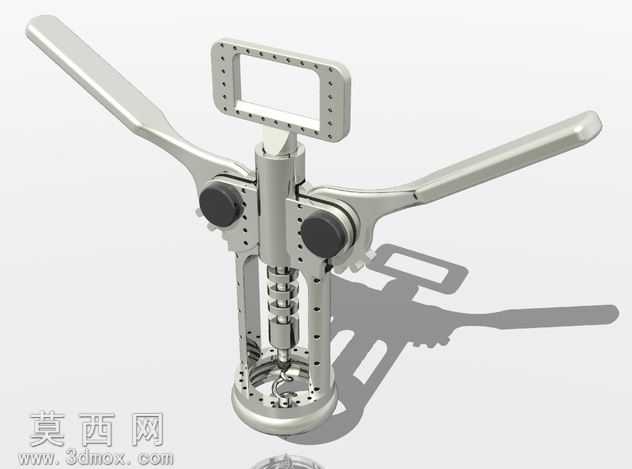

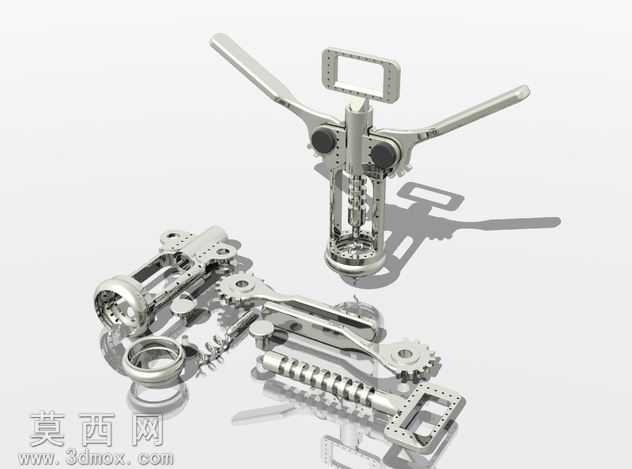

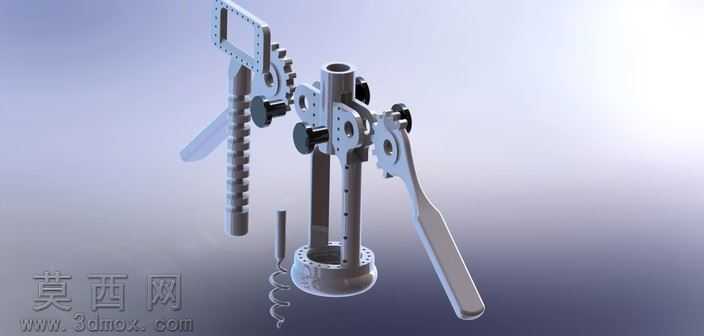

本作品为手动翼式杠杆红酒开瓶器的三维建模设计，建模过程中严格遵循实物的比例尺寸与机械传动逻辑，首先通过草图绘制勾勒出开瓶器各部件的轮廓基准，针对核心的螺旋钻杆部件，采用螺旋扫描特征完成钻杆的螺纹形态建模，保证钻杆的螺距、锥度与实际开瓶使用的钻入需求匹配，确保钻入软木塞时的受力均匀，避免软木塞断裂。针对两侧的翼式杠杆手柄，建模时通过曲面拉伸、倒角、圆角处理优化握持区域的曲面弧度，还原实物的人体工学设计，保证按压施力时的手感贴合手掌轮廓，同时在杠杆与主体支架的铰接位置，精准还原销轴连接的装配间隙，通过装配约束模拟杠杆绕销轴转动的真实运动轨迹，确保两侧杠杆下压时能够同步带动钻杆抬升，实现软木塞的平稳拔出。中部的主体支架采用一体化建模思路，通过抽壳、筋位特征强化支架的结构强度，还原金属支架的冲压成型结构特征，顶部的按压端盖做了防滑纹理的细节建模，通过阵列特征完成端盖表面的点状防滑凸起，提升使用时的摩擦力表现。材质渲染阶段，针对金属部件采用镀铬金属材质，调整材质的反射率、粗糙度参数，还原亮面金属的高光反射与边缘光影效果，针对握持手柄部分做了哑光金属的材质区分，通过不同的粗糙度参数表现部件表面的处理工艺差异，铰接位置的销轴做了轻微的做旧质感处理，模拟日常使用中的磨损痕迹，提升模型的真实感。设计过程中重点考量了开瓶器的力臂传动比，通过调整杠杆的长度与铰接点位置，优化施力时的力矩传递效率，让使用者仅需较小的按压力度即可完成软木塞的拔出，同时对钻杆的升降行程做了参数化约束，保证钻杆抬升行程足够将完整长度的红酒软木塞从瓶内拔出，避免出现行程不足导致软木塞残留的问题。整体模型完成装配后进行了干涉检查，确认各部件在运动过程中无碰撞、无卡滞，完整还原了翼式开瓶器的工作原理与结构细节，可用于产品结构展示、五金工具设计参考等场景。
