带端面齿槽的法兰式轴套金工件

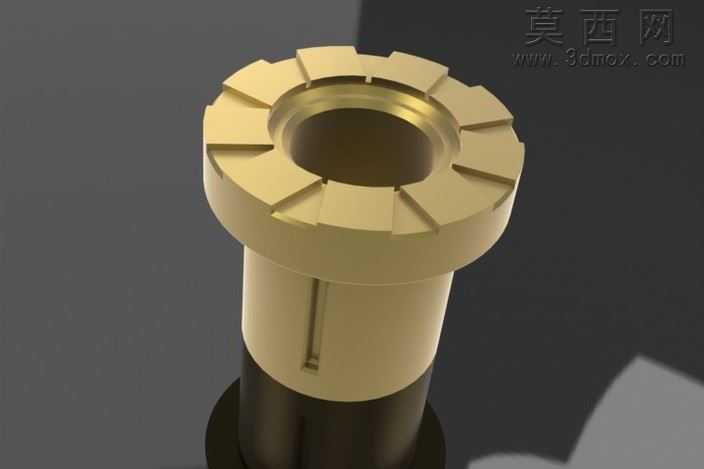

该作品为金加工类轴套类零件的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自底向上的特征构建逻辑，先以旋转特征生成零件的主体基体：下部为等直径的圆柱套筒结构，中部设置径向定位凸台，上部为直径更大的法兰盘结构，各段衔接处均做了符合机械加工规范的圆角过渡处理，避免应力集中问题。法兰盘端面的齿槽结构采用阵列特征完成，先绘制单个齿槽的切除轮廓，通过拉伸切除生成单个槽体后，以零件中心轴线为阵列轴做圆周阵列，保证所有齿槽的分度精度、槽宽与槽深完全一致，符合金加工铣削工序的成型逻辑。套筒内壁为光滑通孔结构，建模时严格控制内壁的圆柱度参数，外壁靠近下端位置设置了细小的定位槽特征，用于零件装配时的周向防转定位。渲染阶段采用金属黄铜材质，调整材质的粗糙度、金属度与反射参数，还原金属切削加工后的表面质感，背景采用深灰色哑光平面突出零件主体，通过三点布光方案打亮零件的端面齿槽、内外圆柱面等关键结构，清晰展现各部分的几何特征与衔接关系。设计过程中充分考虑金加工的工艺可行性，所有特征的拔模角度、圆角半径、壁厚参数均符合常规车削、铣削加工的工艺要求，避免出现无法加工的薄壁、锐角、负角结构，零件的各尺寸基准统一以中心轴线与下端面为设计基准，保证加工时的基准重合，减少尺寸链误差，可直接用于金加工工艺编排、数控加工编程参考，也可用于装配场景的虚拟仿真验证。
