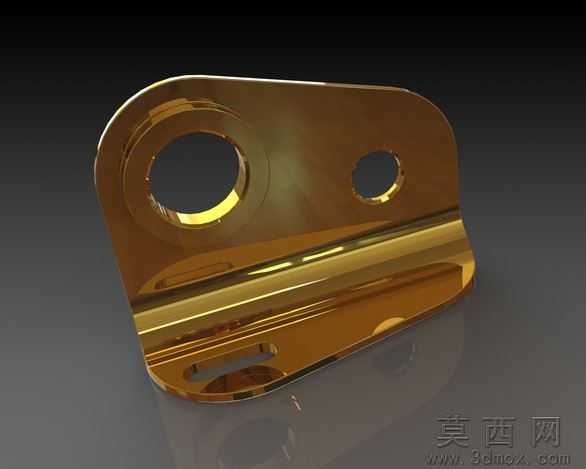

门窗用L型带孔金属连接固定支架

门窗安装现场最常遇到的痛点，就是薄型连接件在反复开合震动下出现的孔位滑牙、折弯处应力开裂问题，这款L型固定支架的结构设计，完全围绕加工落地与长期工况的矛盾点做了针对性调整。折弯处没有采用常规直角折弯工艺，而是预留了小半径的圆弧过渡区，冲压成型时不会因为板材拉伸率超限出现折弯外侧的微裂纹，后续做表面镀锌或阳极氧化处理时，过渡区也不会因为应力集中出现镀层鼓包脱落的问题，常年处于温湿度波动大的门窗安装环境里，不会从折弯位置提前锈蚀断裂。板面上的三个安装孔做了差异化的功能区分，上方带翻边的凸台孔是铰接位，翻边高度刚好匹配常用销轴的配合长度，冲压时直接在板材上挤出凸台，不用额外焊接衬套，既减少了焊接带来的变形量，又能增加孔位的接触长度，销轴穿入后不会因为孔壁太薄出现旷量，门窗开合时的铰接转动更顺滑，也不会因为长期磨损出现松垮。侧边的圆孔是固定锁紧位，孔边做了微小的沉头倒角，锁紧螺丝拧入后螺丝头完全没入板面，不会突出刮损门窗的密封胶条。下方的长圆孔是安装调节位，孔的长度方向顺着安装误差的补偿方向设置，现场安装时不用反复扩孔调整位置，就能抵消门窗框安装时的累计公差，降低现场施工的难度。板材边缘全部做了倒钝处理，没有尖锐的冲压飞边，工人安装时不会被割伤，后续装配密封件时也不会刮破橡胶材质的密封层。支架的板面没有多余的凸起结构，冲压成型后只需要去毛刺、做表面处理就能直接使用，不需要额外的铣削、钻孔工序，加工时的材料利用率能保持在较高水平，批量生产的成本控制更合理。做表面质感调试时，特意模拟了锌合金镀层的哑光金属质感，没有做过度的镜面抛光，避免反光过于强烈影响门窗整体的视觉协调性，同时哑光表面的细微划痕也不会太明显，日常使用中哪怕有轻微的磕碰摩擦，也不会留下显眼的痕迹。
