多材料进料FDM桌面级3D打印机结构设计

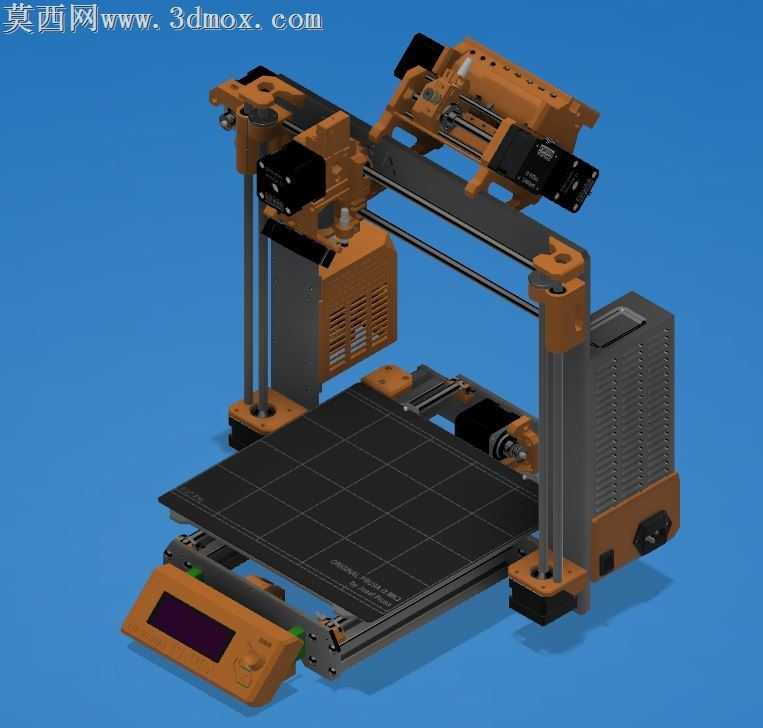

本作品为桌面级熔融沉积成型3D打印机的完整三维结构设计，建模过程中严格遵循开源Prusa系列机型的成熟机械架构逻辑，针对多材料切换进料单元做了适配性结构优化，整体建模精度控制在0.1mm公差范围内，确保各运动部件的装配干涉量为零。建模阶段先从核心运动框架入手，搭建双Z轴竖直导轨支撑结构，搭配X轴横向运动滑台，将多材料挤出组件安装在X轴滑台的线性导轨滑块上，保证挤出头运动过程中的同轴度偏差控制在合理区间；Y轴运动平台采用一体式网格状打印热床结构，下方搭配同步带传动模组，配合调平螺母组件实现打印平台的水平度微调，模型中完整还原了热床下方的加热模块走线槽、限位触发挡片等细节结构。机身框架部分采用标准铝型材拼接搭配定制注塑结构件的组合方案，所有连接孔位、螺丝沉孔、走线卡扣位都按照实际装配尺寸1:1还原，控制盒部分集成了主板安装位、散热风道、显示屏嵌入槽、调节旋钮安装位，散热格栅的开孔方向、通风路径都做了对应结构设计，保证设备长时间运行的散热效率。多材料进料单元（MMU组件）安装在机身顶部框架位置，建模时还原了进料齿轮组、耗材导向管、切换舵机安装位、耗材检测触发结构，能够实现多色耗材的自动切换进料，避免换料过程中的耗材卡滞问题。渲染阶段采用哑光工程塑料材质模拟机身橙色结构件，金属拉丝材质模拟导轨、光轴等金属传动部件，磨砂半透明材质模拟显示屏面板，黑色哑光材质模拟电子元件外壳，搭配蓝色纯色背景突出设备整体结构，渲染时调整了45度俯视视角，能够同时展示顶部进料组件、中部运动框架、底部控制与平台结构，清晰呈现各部件的装配位置关系。设计过程中充分考虑桌面级设备的使用场景，整体结构紧凑，所有外凸部件都做了圆角过渡处理，避免尖锐边角带来的使用安全隐患，各模组采用模块化拆分设计，方便后续的维护更换与配件升级，传动部分的同步带张紧结构、导轨限位结构都做了独立设计，无需额外定制配件即可完成整机组装调试。
