改装版普鲁士多材料FDM桌面3D打印整机结构

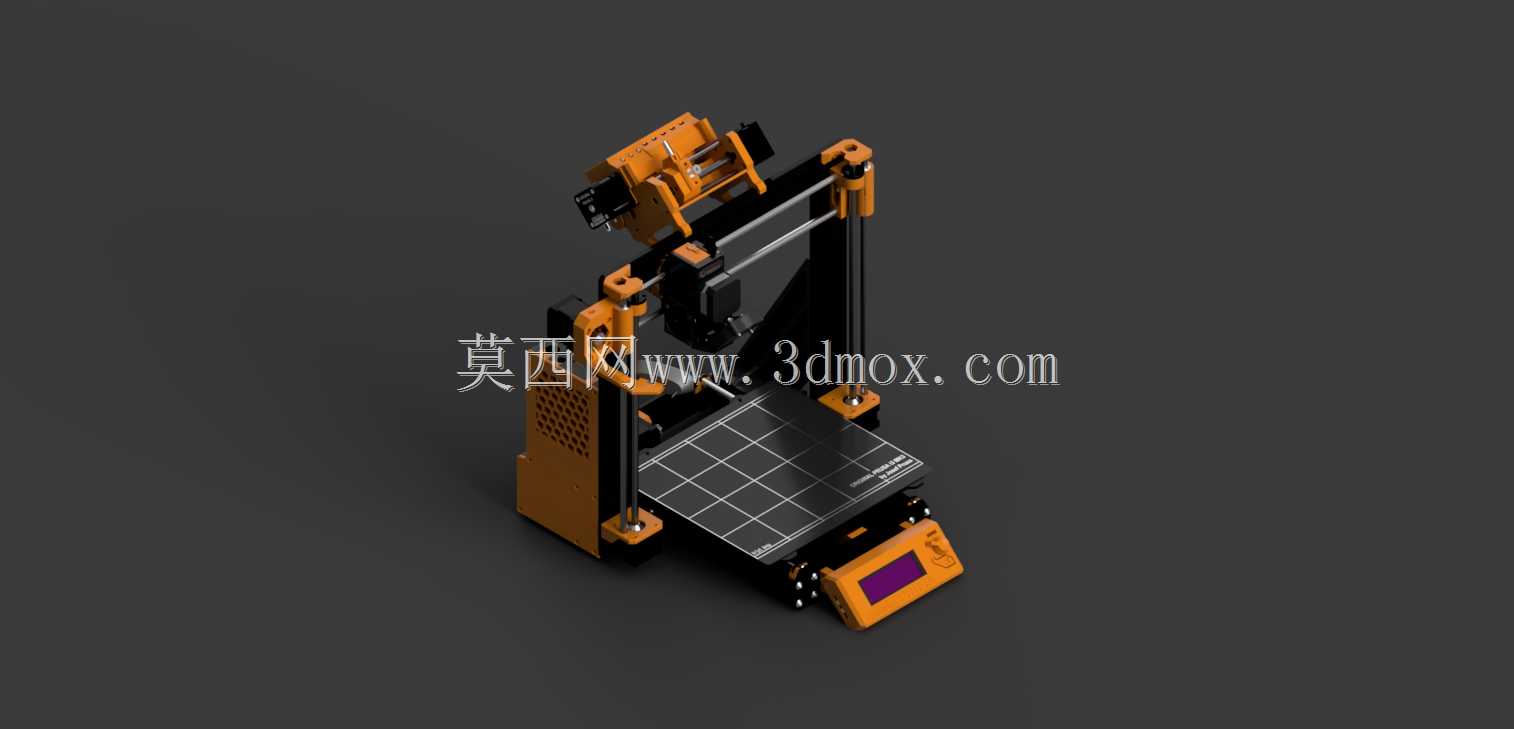

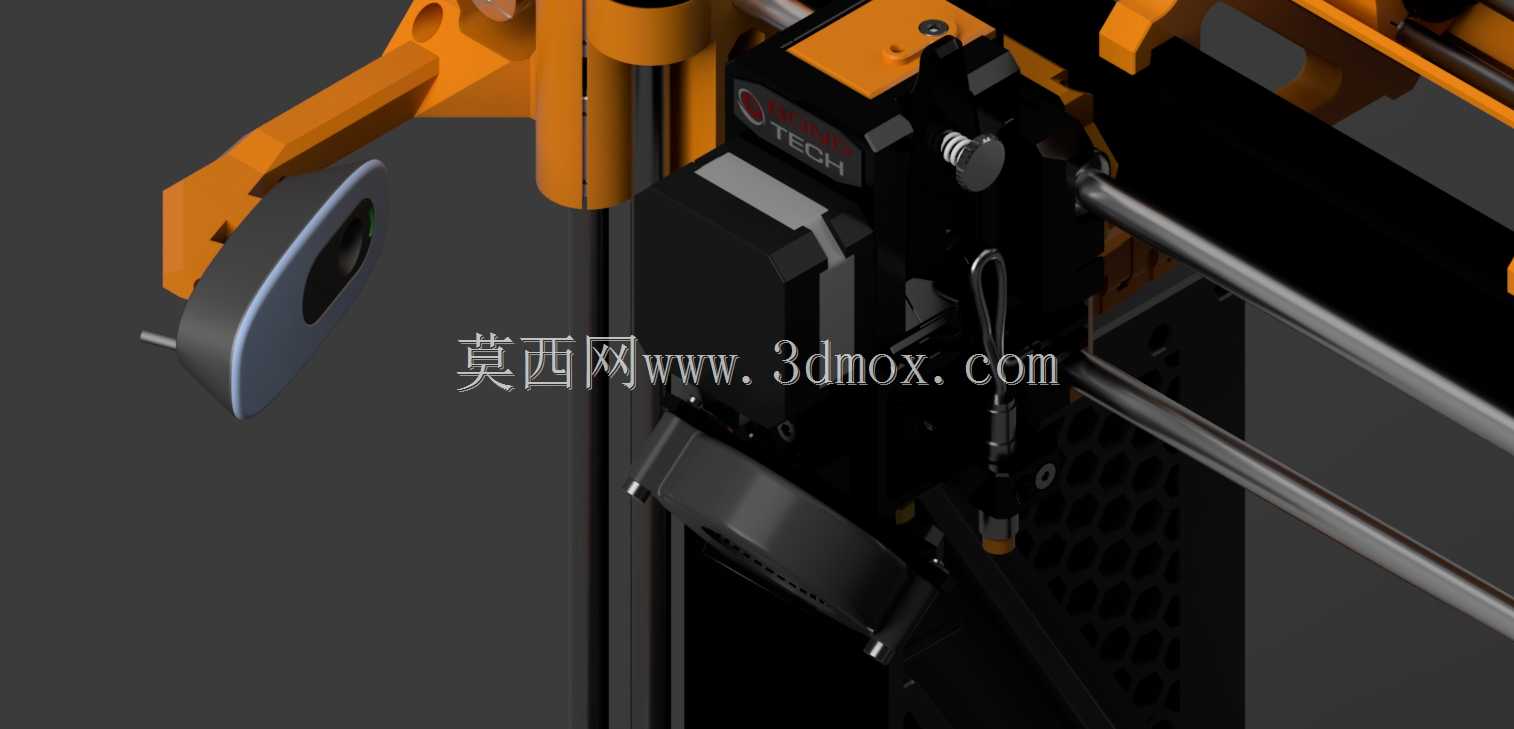

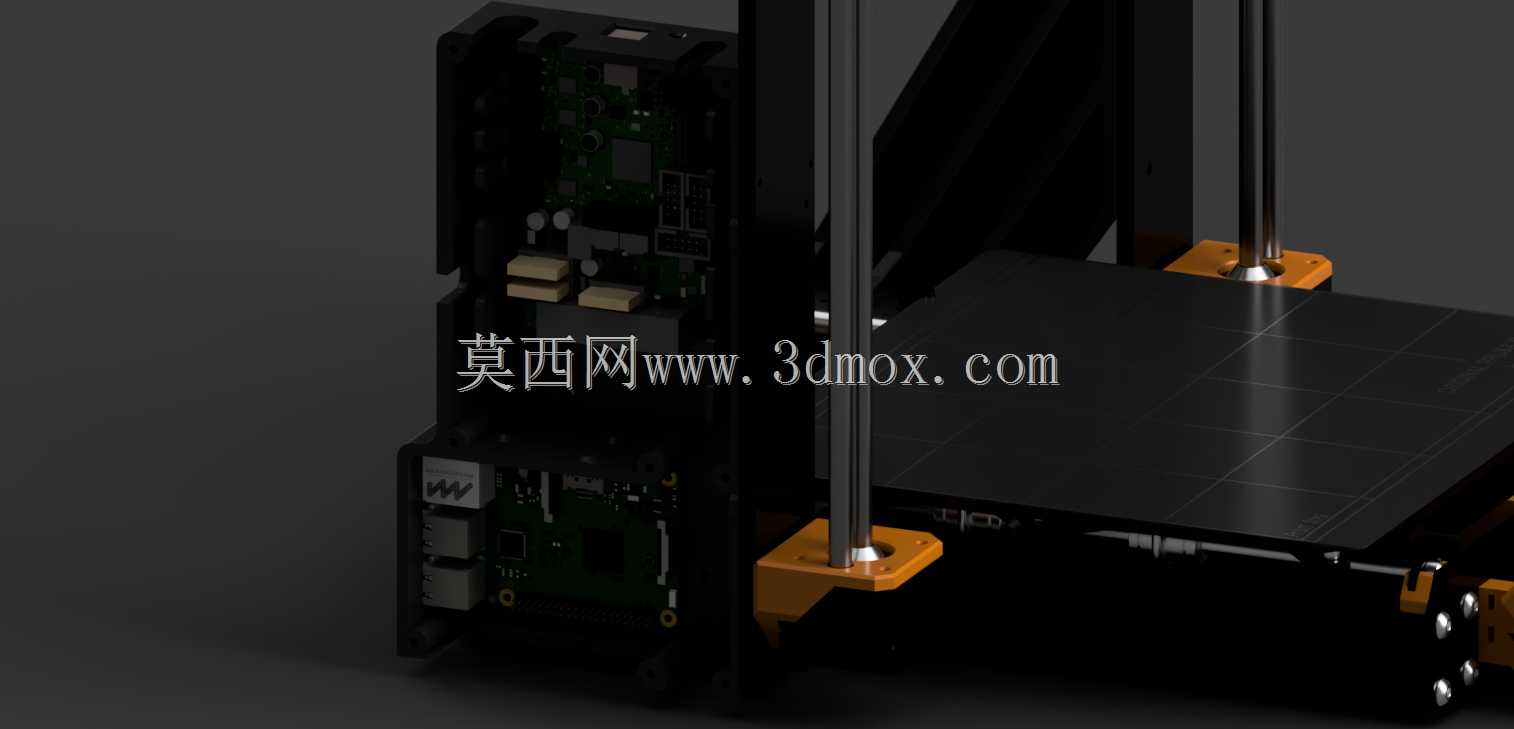

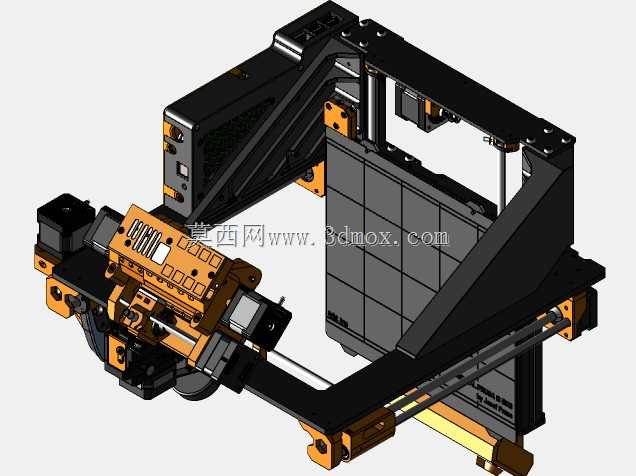

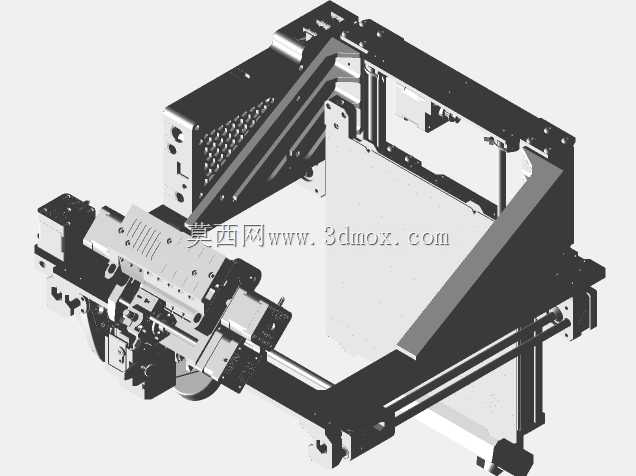

这套结构针对桌面级FDM熔融沉积成型场景做了定向适配，核心围绕小批量定制件打样、创客创意验证、教学实训三类高频使用场景优化，日常可覆盖PLA、PETG、碳纤维增强尼龙等多种耗材的成型需求，适配个人工作室、职业院校实训工位、小型研发部打样区的安装摆放需求。整机采用经典的笛卡尔运动架构，X轴采用光杆配合直线轴承做横向运动导向，Y轴负责成型平台的前后进给，Z轴采用双丝杆同步传动结构，有效降低长行程打印时的平台晃动量，成型平台预留了磁吸弹簧钢片的安装位，无需额外加装夹具即可完成打印件的取放，平台下方预留了加热膜的走线槽，可兼容最高110℃的平台加热需求，适配高温耗材的成型收缩补偿要求。挤出端采用双齿轮近程挤出结构，相比原厂远程挤出方案，耗材推送力提升40%以上，可稳定输送柔性TPU耗材，同时搭配多材料切换模块，可实现最多5种耗材的自动切换打印，换料时的耗材回抽行程经过反复校准，将换料残留的拉丝量控制在0.2mm以内，减少多色打印时的表面瑕疵。设备外壳采用拼接式钣金加3D打印护罩的组合结构，所有电控元件都内置在机身底部的电控仓内，仓体预留了对流散热孔，可保证长时间连续打印时的电控元件温度处于合理区间，机身侧面预留了耗材架的安装孔位，可适配顶部挂装或者侧装两种耗材安装方式，适配1kg标准耗材卷的摆放尺寸。X轴端预留了摄像头、调平传感器的拓展安装位，无需重新打孔即可加装自动调平模块、远程监控摄像头等第三方配件，平台原点位置做了硬限位加光电限位的双重保护，可避免回零时的超程撞机问题，所有运动部件的走线都采用拖链收纳，避免长期运动过程中出现线缆磨损断裂的问题。整机的安装边界控制在420mm*480mm*400mm的空间范围内，可直接放置在常规1.2m宽的工作台面上使用，不需要额外定制专用安装台架，机身底部预留了减震脚垫的安装槽，可抵消高速打印时的机身震动，降低打印过程中的共振纹，提升成型件的表面质量。
