V型发动机进排气歧管结构三维设计

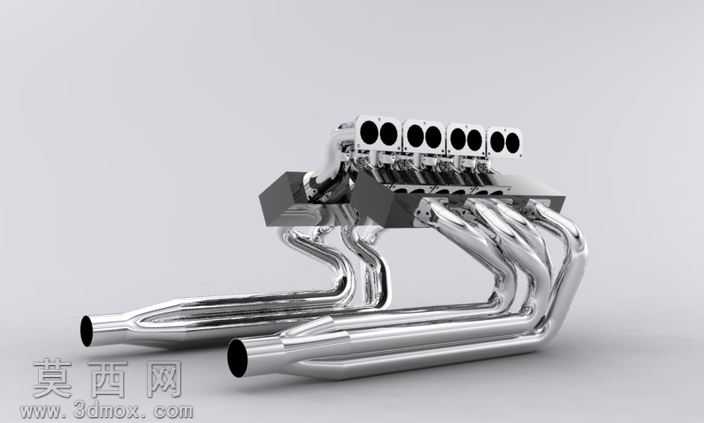

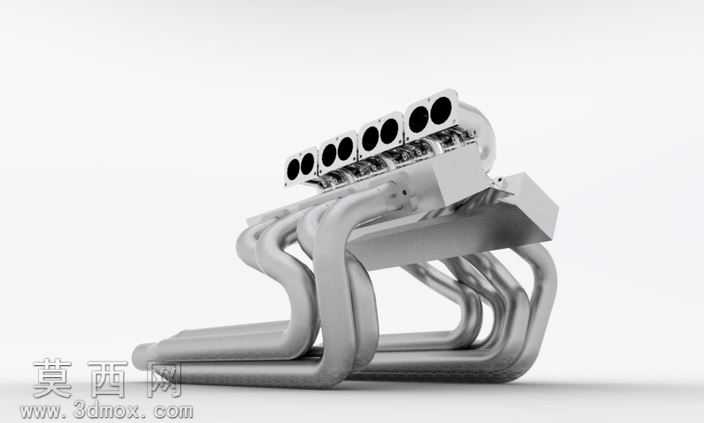

本作品针对V型多缸发动机的进排气流动特性开展三维建模设计，建模阶段依托参数化特征构建方式，首先完成缸盖进气侧接口、排气侧接口的基准定位，严格匹配多缸发动机的点火顺序与各缸发火间隔角度，确保每一段进排气歧管的长度、弯折曲率、管径变化都经过精准测算，避免各缸进排气过程出现气流干涉问题。建模过程中对歧管的弯折过渡区域做了平滑圆角处理，消除直角弯折带来的气流滞止区，同时针对排气头段的汇流区域做了等长排布设计，保证各缸排出的废气能够以均匀的时序汇入排气总管，减少排气脉冲带来的流动阻力。材质渲染阶段采用抛光金属材质模拟不锈钢排气歧管的真实质感，调整金属粗糙度、反射率参数还原镀铬部件的高光反射效果，缸盖连接部位采用哑光铸铁材质区分不同部件的材质属性，整体渲染采用柔和的影棚布光，清晰展现歧管的流畅曲面造型与焊接拼接位置的结构细节。设计思路围绕进排气流动效率优化展开，针对低入口安装的布局需求调整歧管的整体走向，在保证安装空间适配性的前提下尽可能缩短进气路径长度、降低进气阻力，同时让排气头段的安装位置能够与化油器或者燃油喷射系统的布局完美匹配，避免部件之间出现安装干涉。模型完整还原了进排气歧管与缸盖的连接法兰、密封面、固定螺栓孔位等细节结构，能够直观展现进排气系统的气流走向逻辑，可用于发动机进排气效率仿真分析的结构参考，也可作为动力系统结构教学的演示模型，帮助理解多缸发动机进排气过程的气流组织逻辑，为后续的进排气系统改装、性能优化提供直观的三维结构参考。
