MakerfarmPrusa铝制X形托架结构

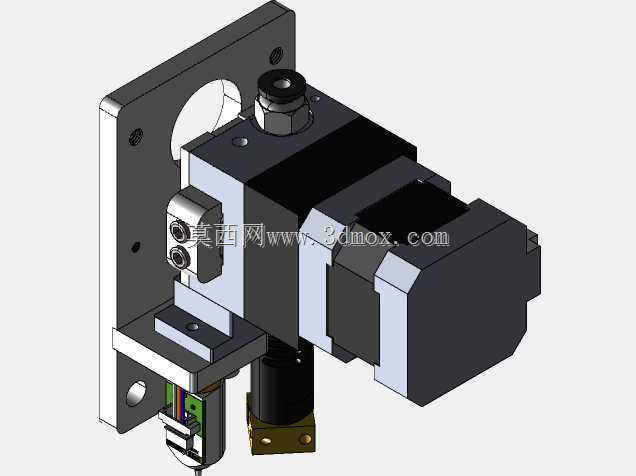

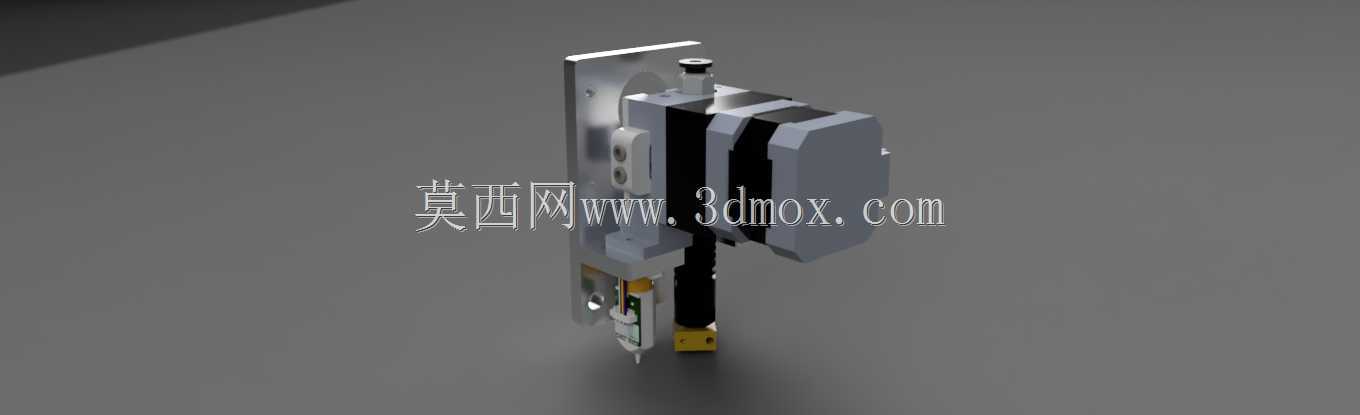

这款铝制X形托架是桌面级FDM 3D打印机X轴运动系统的核心承载构件，主要应用于Makerfarm Prusa系列开源3D打印机的改装升级场景，承担X轴方向挤出机构的运动导向、部件承载与定位基准作用，直接决定打印过程中挤出头的运动稳定性与打印精度表现。在实际设备运行过程中，该托架作为X轴运动的移动载体，需要同时完成多项核心功能：一是为挤出机总成提供刚性安装基准，承接牛头犬XL挤出机的整体重量与工作振动，保证送丝过程中挤出机位置不发生偏移；二是为BLTouch床水平传感器提供固定安装位，确保传感器探头与喷嘴的相对位置精度，让自动调平过程中采集的床面高度数据准确可靠，避免因安装偏差导致的调平失效、首层打印粘附不良等问题；三是与X轴线性导轨、同步带传动组件配合，将同步带的圆周运动转化为挤出头沿X轴的精准直线运动，抵消运动过程中的侧向力矩，保证高速打印状态下挤出头不会出现晃动、层纹错位等缺陷。从设计思路来看，这款托架采用X形镂空的铝制结构设计，核心是在保证结构刚性的前提下尽可能降低运动部件的整体重量，减少X轴运动过程中的惯量，提升高速打印时的启停响应速度，避免因运动部件过重导致的同步带打滑、丢步问题；整体结构采用一体化铣削成型思路，安装孔位采用精准的位置公差设计，挤出机安装面、传感器安装面、导轨滑块安装面之间保持严格的位置度要求，无需额外调整即可保证各部件的相对位置精度，降低用户改装的装配难度。在外形尺寸与安装边界上，该托架完全适配Prusa系列打印机的X轴安装空间，整体厚度控制在适配标准2020铝型材框架的范围内，不会与打印机框架、Z轴升降组件发生运动干涉；挤出机安装位的孔距完全匹配牛头犬XL挤出机的安装孔标准，BLTouch传感器安装位预留了标准的M3螺丝固定孔与探头避让空间，导轨安装面适配市面上主流的MGN系列线性导轨滑块，同步带固定位预留了足够的张紧调节空间，用户在改装时无需对原有打印机框架进行额外打孔、切割等二次加工，直接替换原有塑料托架即可完成升级，装配后挤出头的运动行程与原厂设计保持一致，不会缩减原有打印幅面。相较于原厂常用的塑料X托架，这款铝制结构的托架拥有更好的结构刚性与抗蠕变性能，长期在打印头加热的高温环境下工作不会出现受热变形、安装孔位滑牙等问题，能够长期保持安装精度，减少设备的维护校准频率，尤其适合长时间连续打印、高速打印的使用场景，能够有效提升打印成品的表面质量与尺寸精度，降低因托架变形导致的打印故障概率。
