车用空气滤清器端盖结构设计

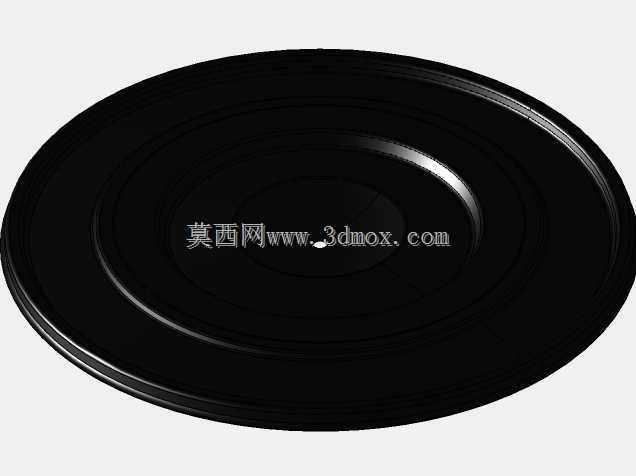

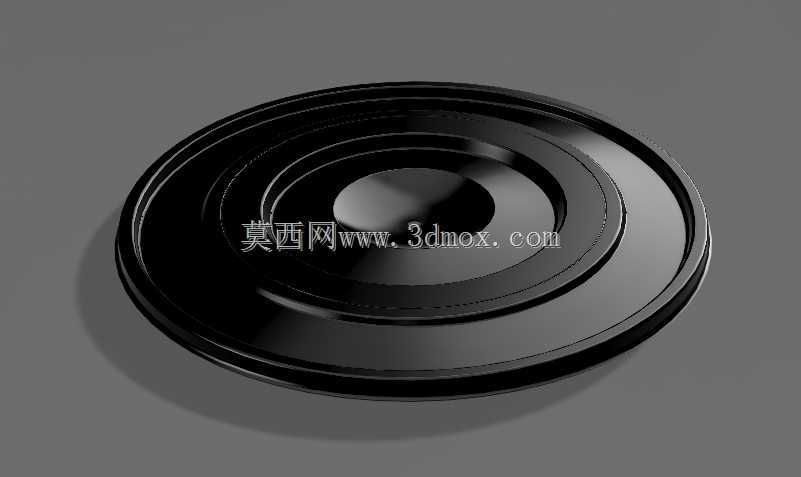

　　空气滤清器作为内燃机进气系统的核心防护部件，其端盖结构直接决定了滤芯的固定可靠性、壳体密封性能以及进气气流的导流效果，在商用车、工程机械、农用机械的动力系统中都有广泛应用，尤其是在多尘工况下作业的设备，端盖的结构合理性会直接影响空滤的使用寿命与过滤效率。这款端盖采用多层同心圆阶梯式结构设计，最外圈的翻边结构用于和空滤壳体的卡槽配合，安装时通过压装或卡箍锁紧实现端面密封，避免未经过滤的含尘空气从装配缝隙直接进入进气道，造成发动机气缸、活塞环的异常磨损。中间的环形阶梯面主要用于承托滤纸滤芯的端面，不同直径的阶梯环可以适配不同折高、不同直径的滤芯组件，无需额外设计转接衬圈，减少装配零件数量的同时，也降低了滤芯错位的风险。

　　中心的凸起圆盘结构一方面起到导流作用，让进入空滤的气流沿径向均匀分散到整个滤纸过滤面，避免局部气流速度过高造成滤纸局部过早堵塞，另一方面中心区域的加厚设计可以适配空滤的中心固定螺杆，安装时螺杆穿过端盖中心的预留孔位，通过螺母锁紧即可将整个滤芯组件牢牢压装在壳体内部，避免设备运行过程中因振动出现滤芯窜动、密封失效的问题。从安装边界来看，端盖的最大外径与空滤下壳体的内径保持0.2-0.3mm的间隙配合，既保证装配时可以顺利压入，又不会因为间隙过大造成密封胶圈压缩量不足；端盖的总高度根据滤芯的折高进行匹配，保证滤芯装入后端面与端盖的承托面完全贴合，不会出现滤纸褶皱、压溃的情况。在实际选型应用中，

　　这类端盖多用于油浴式空滤或干式纸质空滤的上下端密封，针对不同的使用场景，端盖的材质可以选择冲压钢板、注塑PP或压铸铝合金，冲压钢板材质的端盖强度更高，适合振动较大的工程机械使用，注塑材质的端盖重量更轻、成本更低，适合乘用车或轻型商用车的空滤总成，压铸铝合金材质的端盖耐温性能更好，适合靠近发动机排气侧的高温安装环境。设计过程中需要重点关注端盖各阶梯面的同轴度，同轴度公差控制在0.1mm以内，避免安装后滤芯偏斜，导致一侧滤纸与壳体间隙过小、另一侧间隙过大，影响气流分布均匀性；同时外圈密封槽的深度需要根据密封胶圈的线径进行匹配，保证胶圈压缩率在25%-30%之间，压缩率过小容易出现密封泄漏，压缩率过大则会造成装配阻力过大，

　　甚至压裂胶圈影响密封寿命。另外端盖表面的圆角过渡设计也十分关键，所有与滤纸接触的棱边都做了R1.5以上的圆角处理，避免装配时尖锐棱边割破滤纸，造成过滤失效；气流经过的表面做光滑处理，减少进气阻力，降低发动机的进气损耗，间接提升动力输出效率。在空滤总成的维护过程中，端盖的结构也会影响更换滤芯的便捷性，这款端盖的外圈翻边做了导向倒角，更换滤芯时可以快速对准壳体卡槽，无需反复调整位置，降低维护操作的难度，适合野外作业场景下的快速维保需求。
