适配42步进电机的3D打印挤出送料结构

在桌面级FDM 3D打印的实际生产与DIY改装场景中，挤出机构作为耗材输送的核心执行部件，直接决定了打印过程中耗材进给的稳定性、出丝精度与打印成品的表面质量，是影响整机打印表现的关键功能模块。这款适配42毫米步进电机的挤出送料结构，主要面向桌面级3D打印机的旧机替换、性能升级与DIY组装场景，可直接替换原有老化或性能不足的挤出部件，无需对打印机机架进行大规模改造，适配绝大多数采用1.75mm直径打印耗材的常规桌面FDM设备，也可拓展应用于小型熔融挤出类实验装置、线材输送类小型自动化设备的耗材推送环节。

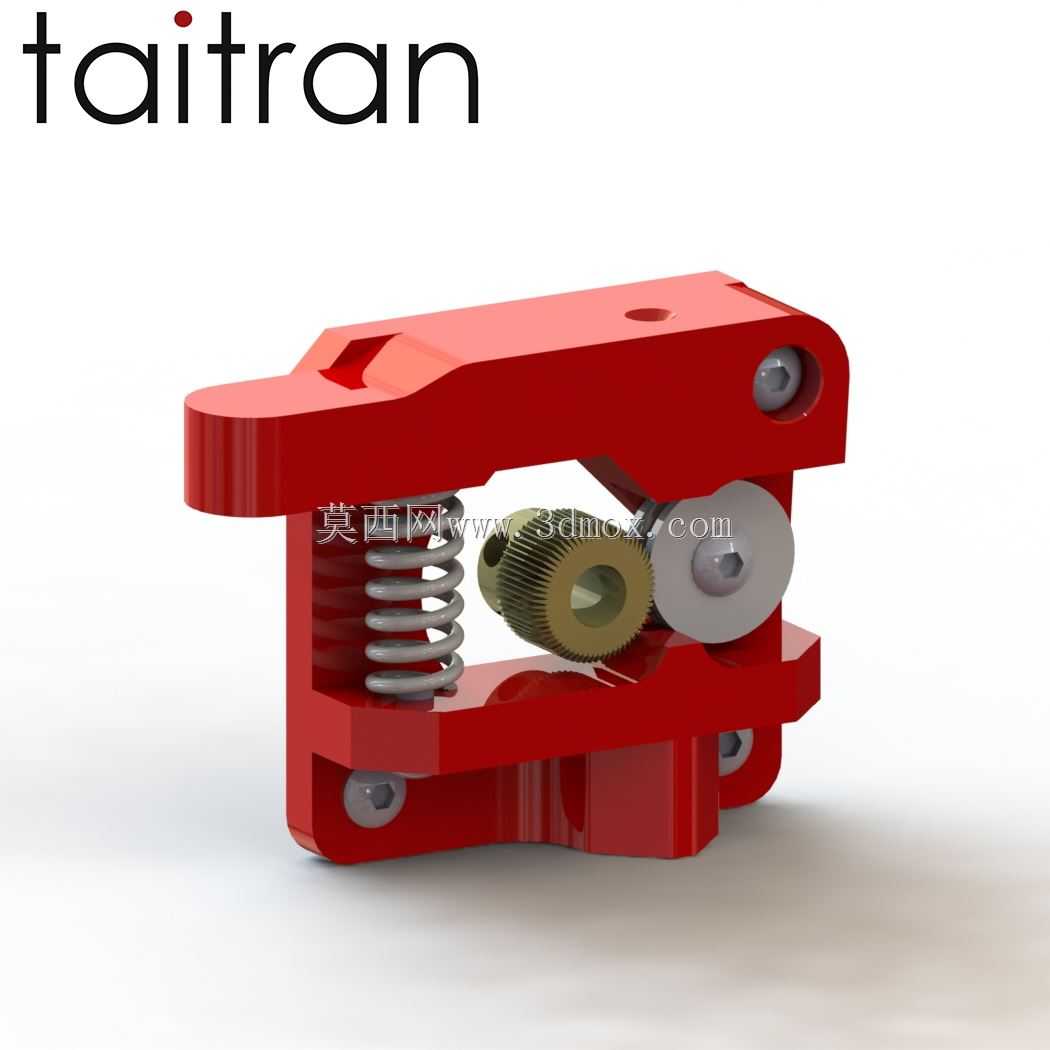

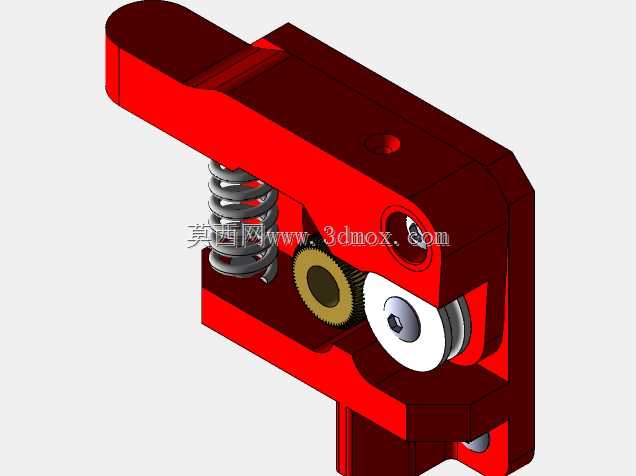

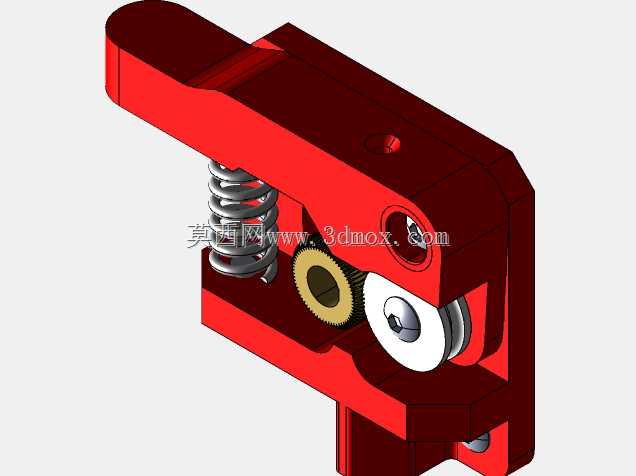

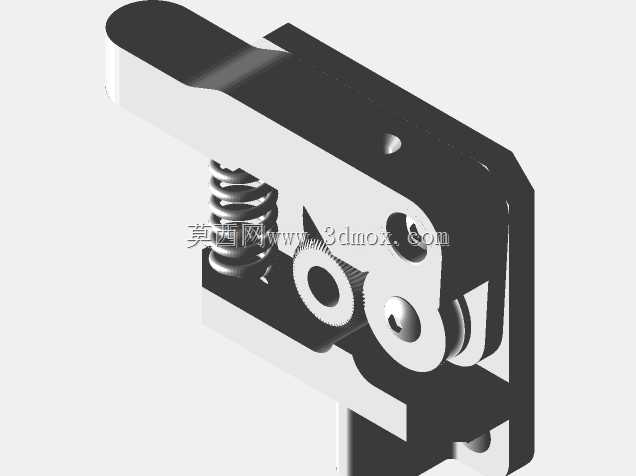

从实际功能表现来看，该结构采用齿轮啮合传动搭配弹簧自适应压合的核心设计，主动送料齿轮采用带细密齿纹的金属材质，能够在耗材表面形成均匀的咬合摩擦力，避免送料过程中出现耗材打滑、进给量不足的问题，有效减少打印过程中的断料、出丝不均、层厚错位等常见故障。压合机构采用圆柱压缩弹簧提供持续稳定的压紧力，可根据耗材直径的微小公差自动调整压合间隙，既不会因为压力过大导致耗材被挤压变形产生碎屑堵塞流道，也不会因为压力不足导致送料失步，在打印PLA、ABS、PETG等不同硬度的常规耗材时都能保持稳定的进给表现。结构上采用一体式红色主体框架，框架上预留了与42步进电机完全匹配的标准安装孔位，安装边界完全遵循42步进电机的通用安装尺寸规范，用户在替换安装时无需额外制作转接件，直接通过标准螺丝即可完成电机与挤出机构的紧固连接，同时框架上预留了耗材导入的导向通道，能够保证耗材平直进入送料齿轮咬合区域，减少耗材弯折导致的送料阻力增大问题。

在设计思路上，这款结构充分考虑了桌面级设备的使用与维护需求，整体采用模块化的组装逻辑，所有传动部件、压合部件都可单独拆卸更换，当送料齿轮出现磨损、弹簧弹力衰减时，无需更换整个挤出机构，仅需替换对应零件即可恢复性能，大幅降低了后期维护成本。结构的整体外形紧凑，安装后不会占用打印机挤出头周边过多的运动空间，不会影响打印过程中喷头的运动行程，也不会和打印机的机架、限位结构产生运动干涉，同时外露的弹簧压合结构方便用户在打印过程中手动操作，进行耗材的手动进退、更换耗材等操作，无需额外工具即可完成耗材的装卸，大幅提升了日常使用的便捷性。
