道奇Magnum车型空气滤清器端盖结构

　　这款空气滤清器端盖主要适配大排量V8动力的美系性能车型进气系统，作为空气滤清器总成的外侧密封封装部件，直接决定空滤总成的密封可靠性与外观辨识度。在整车进气系统布局中，该端盖安装于空滤壳体的外侧开口位置，与空滤壳体配合压紧纸质滤芯的周向密封边，避免未经过滤的脏空气从滤芯旁通路径进入进气歧管，防止空气中的硬质沙尘进入气缸造成缸壁、活塞环的异常磨损，是进气系统过滤功能实现的核心密封结构件。

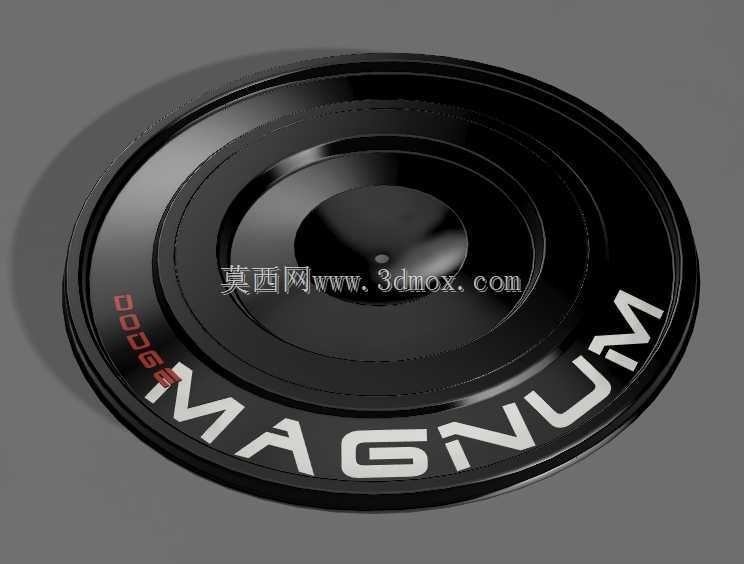

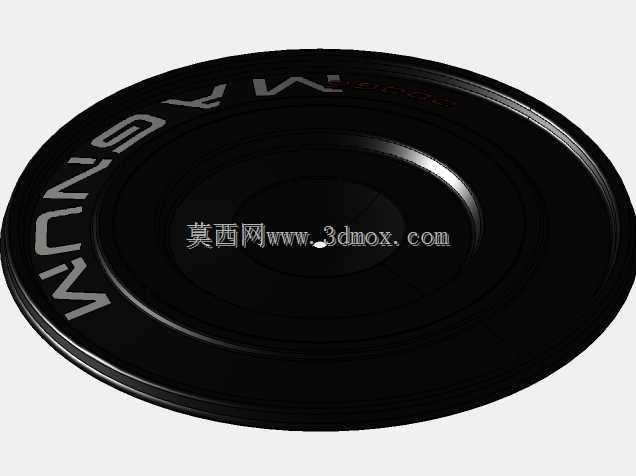

　　从实际装车场景来看，这类带品牌标识的空滤端盖多用于发动机舱外露式空滤布局的性能车型，打开发动机舱盖后该部件直接处于可视区域，因此除了基础的密封功能外，还承担了发动机舱的外观装饰作用，表面的MAGNUM字样与品牌色标是车型性能版本的识别特征之一。端盖的整体外形为等厚圆盘结构，周向设置有与空滤壳体配合的定位止口，止口的尺寸公差控制在±0.1mm范围内，保证装配后与壳体的同轴度，避免压合滤芯时出现偏压导致的密封失效。端盖的中心区域做了内凹的沉台结构，一方面可以提升端盖自身的结构刚度，减少发动机运行过程中进气负压带来的端盖形变，避免形变导致的密封边脱开；另一方面沉台结构可以避让空滤壳体中心的固定螺栓座，保证装配时端盖可以完全贴合到滤芯的密封端面，不会出现中心位置的干涉顶起问题。

　　在结构设计层面，端盖的周向边缘做了卷边强化处理，相比等厚度的平边结构，卷边结构的抗弯折刚度提升40%以上，在日常维护更换滤芯拆装端盖时，不会因为手的按压力或者螺栓的锁紧力导致边缘翘曲变形。端盖表面的标识采用模内成型的凹凸结构，而非后期粘贴的标识牌，避免发动机舱内的高温、油污环境导致标识脱落、起翘，同时凹凸结构也可以在一定程度上提升端盖表面的结构强度，减少大面积平面的共振异响。端盖与滤芯接触的端面设置有整圈的环形压筋，压筋的凸起高度为0.8mm，装配时压筋会压紧滤芯的聚氨酯密封泡棉，形成线接触的密封结构，相比整面接触的密封形式，线接触的密封比压更高，即使密封泡棉存在轻微的厚度不均，也能保证整圈的密封可靠性，不会出现局部密封不严的问题。

　　从安装边界来看，该端盖的最大外径与对应空滤壳体的外径保持一致，装配后不会突出于空滤壳体的外轮廓，避免与发动机舱内的周边部件比如冷却水管、线束插头、引擎盖隔音棉产生运动干涉。端盖上的固定孔位采用周向均布的设计，一共设置4个安装孔，孔位的位置度公差控制在Φ0.2mm以内，与壳体上的固定螺柱完全对应，锁紧时采用对角分步锁紧的方式，保证压筋对滤芯密封泡棉的压力均匀分布，不会出现单侧压力过大导致的滤芯偏斜。端盖的内表面做了光滑的圆弧过渡处理，没有尖锐的凸起或者棱角，避免安装过程中划伤滤芯的滤纸或者密封泡棉，同时光滑的内表面可以减少进气气流在端盖位置的紊流产生，降低进气阻力，一定程度上提升进气效率。

　　在实际使用过程中，该端盖需要耐受-40℃到120℃的工作温度范围，冬季冷启动时的低温不会让端盖材料变脆开裂，夏季发动机舱长时间高温烘烤也不会让端盖出现软化变形的问题，材料本身具备耐机油、耐汽油蒸汽的特性，不会因为接触发动机舱内的油污出现老化开裂的问题。日常维护时，只需要松开固定螺母即可取下端盖，更换内部的空气滤芯，清洁端盖内表面附着的灰尘后即可重新装回，拆装过程不需要专用工具，普通用户即可完成操作。端盖的表面采用哑光黑的处理工艺，不会在发动机舱内产生反光，避免检修时的反光影响操作视线，同时哑光表面不容易附着灰尘，清洁起来更加方便。
