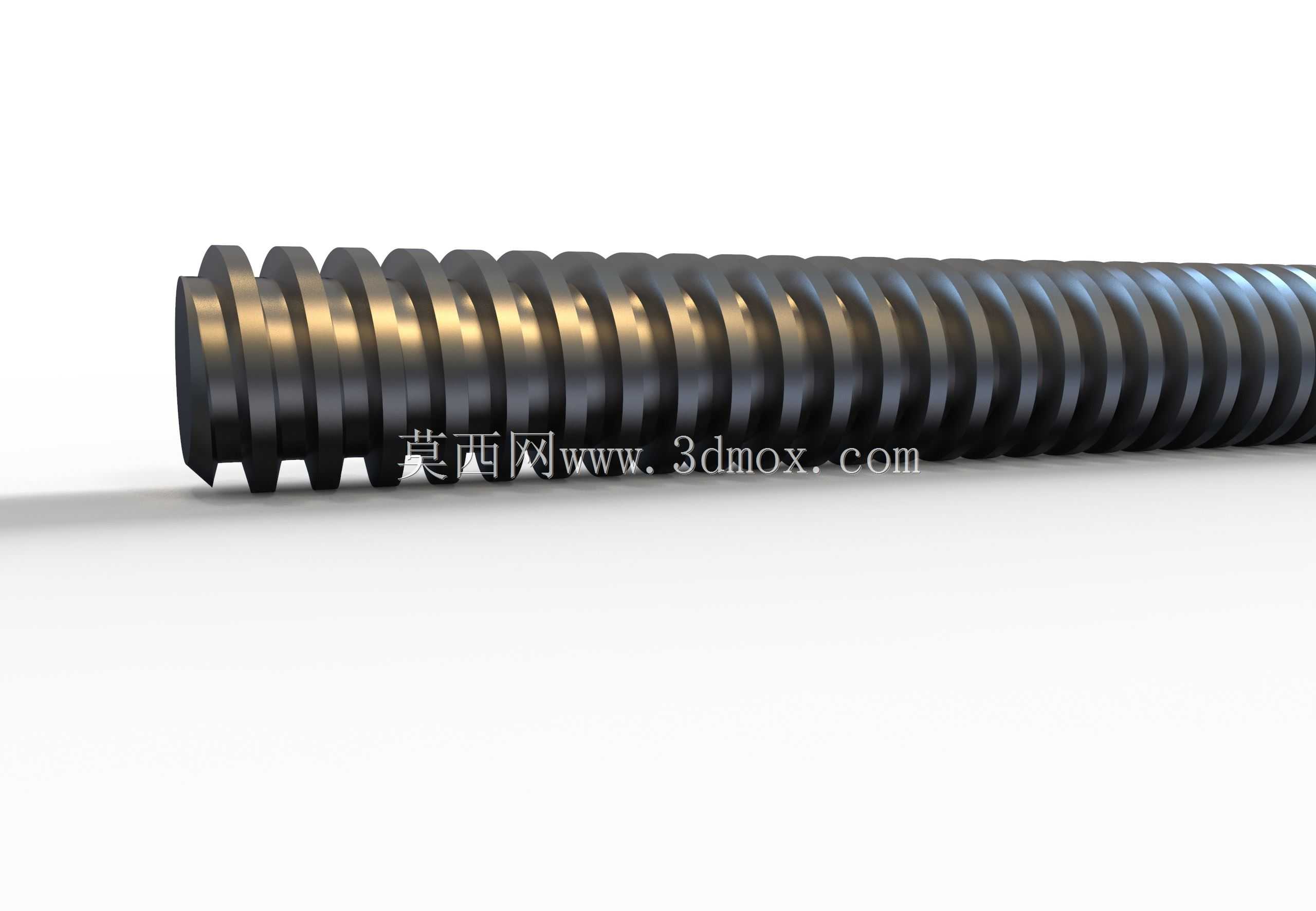

公制梯形传动螺杆TR16x4标准件

这款梯形螺纹螺杆是机械传动系统中应用极为广泛的基础传动构件，在各类需要直线往复运动、进给调节、位置锁紧的工业场景中承担核心传动功能。从普通机床的进给拖板传动、工装夹具的夹紧调节机构，到轻工设备的升降调节结构、自动化生产线的位置微调组件，再到阀门的启闭驱动、印刷设备的辊距调节、木工机械的进给导向，这类梯形螺杆都凭借稳定可靠的传动表现成为设计选型中的常用方案。不同于普通连接用途的三角螺纹，梯形螺纹的牙型角设计为30度，牙根强度更高，对中性更好，螺纹副的接触面积更大，既可以传递更大的轴向载荷，也能在长期往复运动中保持更低的磨损速率，同时具备一定的自锁特性，在垂直升降类场景中可以避免负载自行滑落，提升设备运行的安全性。这款螺杆遵循公制梯形螺纹标准设计，公称直径16mm，导程与螺距均为4mm，属于单头传动螺纹，传动过程中螺杆每旋转一周，配套的螺母组件即可沿轴向精确行进4mm，传动比稳定，进给精度可控，能够满足多数中低速、中等载荷工况下的直线传动需求。在设计层面，这款螺杆的螺纹牙型轮廓严格遵循标准参数，牙顶与牙底的过渡圆角经过优化，有效降低了螺纹啮合过程中的应力集中问题，提升了构件的抗疲劳强度，螺杆的外圆柱面与螺纹同轴度控制在合理公差范围内，能够保证配套螺母安装后运动顺畅无卡滞，避免出现偏磨、传动阻力不均的问题。从安装边界来看，这款螺杆的光轴端可以根据实际装配需求加工对应的轴颈、键槽或者定位平面，既可以通过端部轴肩配合轴承实现旋转支撑，也可以搭配导向键限制螺杆周向转动，实现螺母的直线驱动，安装适配性较强。在实际设备装配中，这类螺杆通常配合铜制或者工程塑料材质的梯形螺母使用，根据使用场景的润滑条件、负载大小、运行速度选择对应材质的螺母，即可实现长周期的稳定运行，日常维护仅需定期在螺纹副表面涂抹润滑脂，就能大幅降低磨损，延长整套传动机构的使用寿命。相较于滚珠丝杠传动结构，这类梯形螺杆的结构更简单，加工成本更低，安装维护难度小，在对传动精度要求不是极高、运行速度适中的工况下，具备极高的性价比，是通用机械设计中非常经典的直线传动解决方案。
