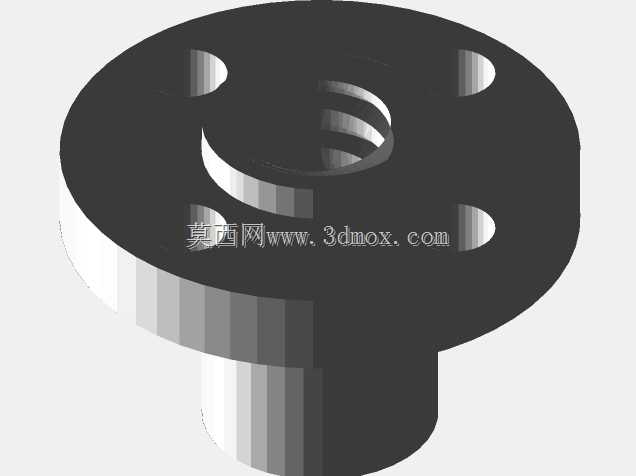

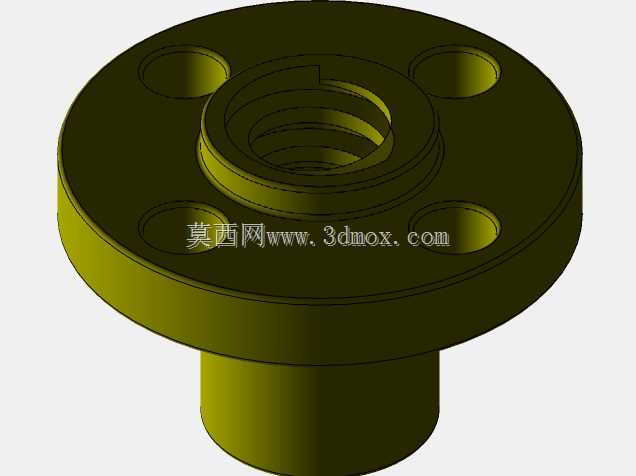

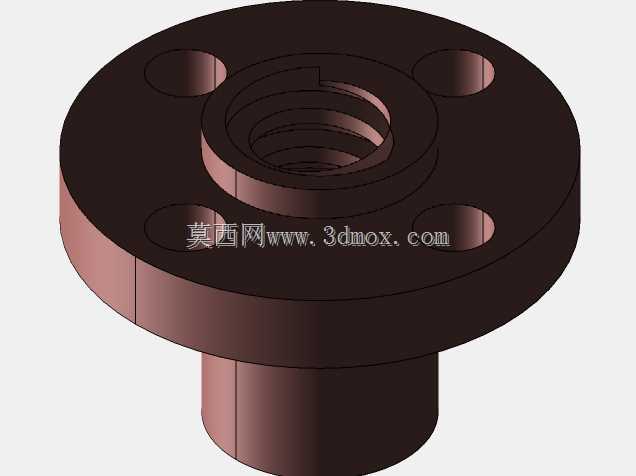

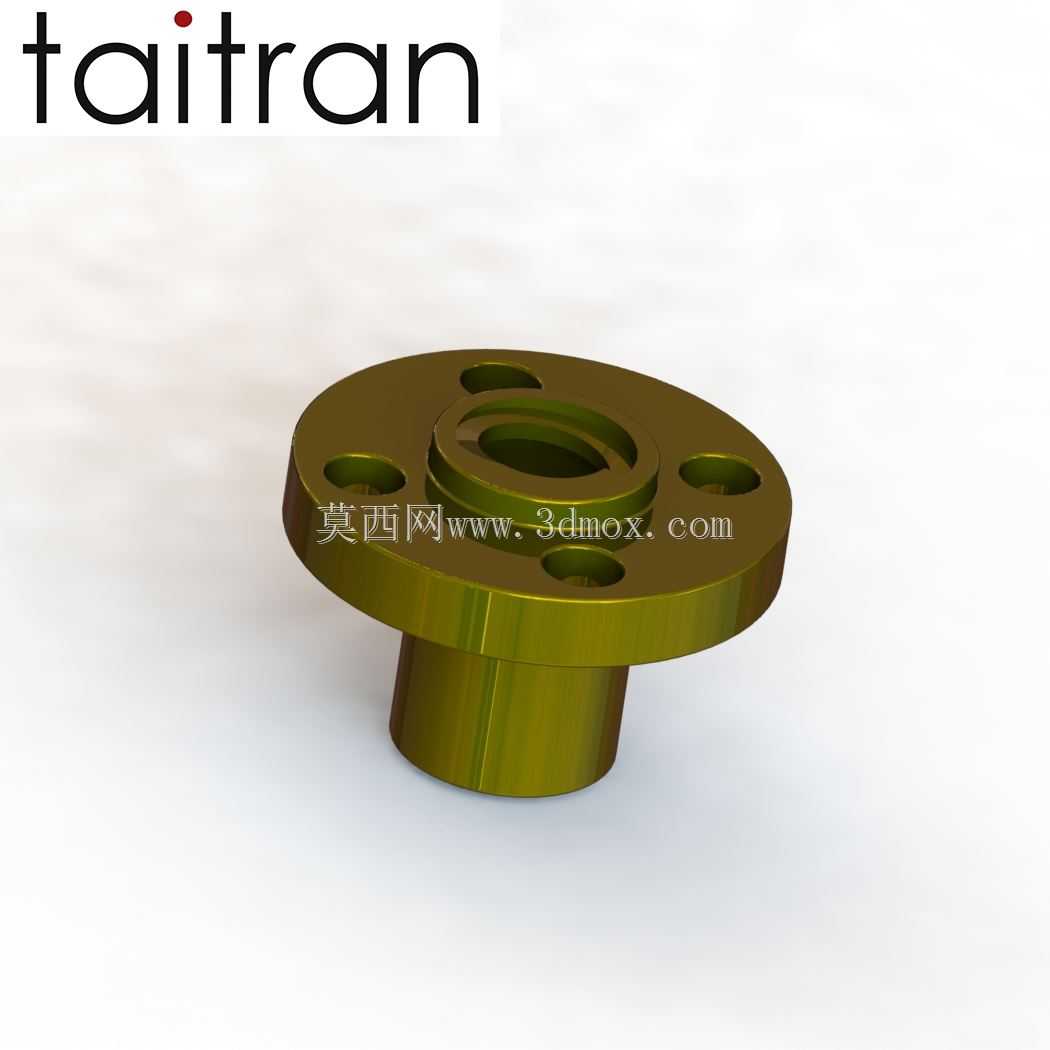

M8导程2mm法兰型丝杠螺母结构设计

这款法兰式丝杠螺母是针对小型直线传动场景开发的核心传动部件，主要适配公称直径8mm、导程2mm的梯形螺纹丝杠，可在低成本直线运动方案中替代高成本滚珠丝杠组件，大幅降低小型设备的整机物料成本。从实际应用场景来看，该部件可广泛适配桌面级3D打印机的Z轴升降传动、小型数控雕刻机的进给轴传动、桌面型激光切割机的位移传动，也可用于小型自动化实验装置、DIY数控设备的直线运动机构中，满足轻载、低速、短行程的直线传动需求。在功能特性上，该螺母采用法兰一体式结构设计，法兰端均匀分布四个安装通孔，可直接通过螺栓将螺母固定在运动滑台的安装面上，无需额外设计螺母锁紧座，有效简化滑台的结构设计，减少装配环节的零件数量，降低小型设备的装配难度。螺母主体的螺纹段与法兰段为同轴一体式结构，可保证螺纹传动轴线与安装基准面的垂直度，避免传动过程中出现卡滞、爬行等问题，提升传动过程的平顺性。从设计思路来看，这款螺母针对小型设备的安装空间做了优化，整体结构紧凑，法兰盘外径控制在合理范围内，既保证了安装连接的结构强度，又不会占用过多的滑台安装空间；螺纹段长度经过匹配计算，既保证了与丝杠的啮合牙数，满足轻载传动的受力要求，又避免了过长的螺纹段带来的摩擦阻力增大问题，兼顾传动负载与传动效率。在外形尺寸与安装边界上，该螺母适配的丝杠公称尺寸为8mm，导程为2mm，即丝杠每旋转一周，螺母带动负载直线移动2mm，可满足小型设备对进给分辨率的要求；法兰端的安装孔采用均匀圆周分布设计，孔位尺寸适配小型设备常用的M3/M4安装螺栓，安装面为平整的法兰端面，可与滑台安装面完全贴合，保证安装后的连接刚性；螺母整体外径经过优化，在保证螺纹壁厚满足强度要求的前提下，尽可能缩小径向尺寸，适配小型设备紧凑的内部安装空间，避免与周边的导轨、线束、其他结构件产生运动干涉。在实际使用中，该螺母可搭配同规格的梯形丝杠使用，配合直线光轴导轨或线性导轨实现稳定的直线运动，由于采用梯形螺纹传动，具备一定的自锁特性，在垂直轴传动场景中可避免断电后负载下滑，提升设备使用的安全性，同时梯形螺纹的加工成本更低，维护更简单，无需像滚珠丝杠那样定期补充润滑脂，更适合桌面级小型设备的使用需求。
