12V20A开关式直流供电电源结构设计

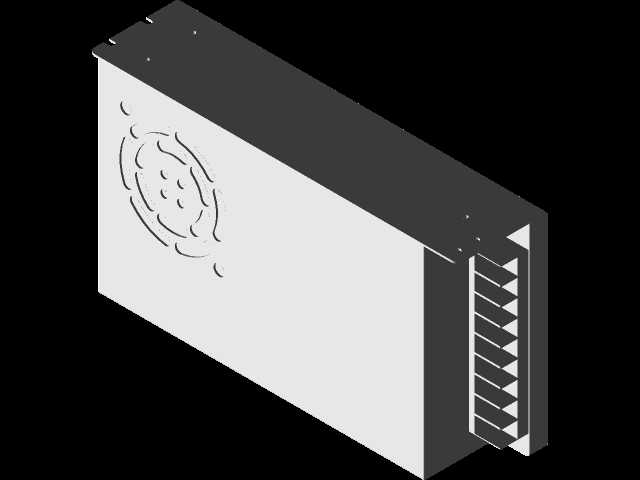

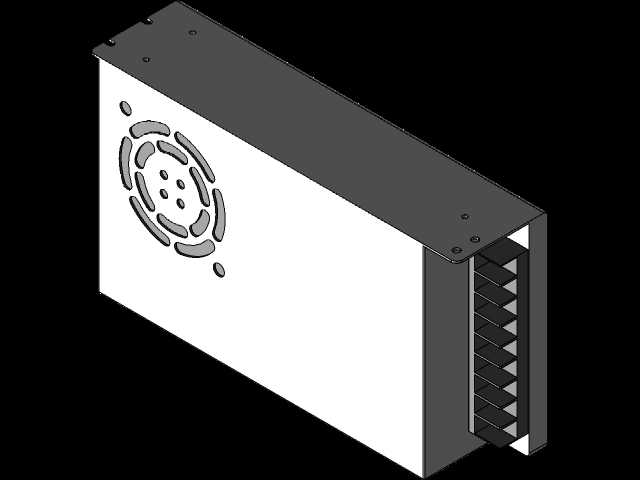

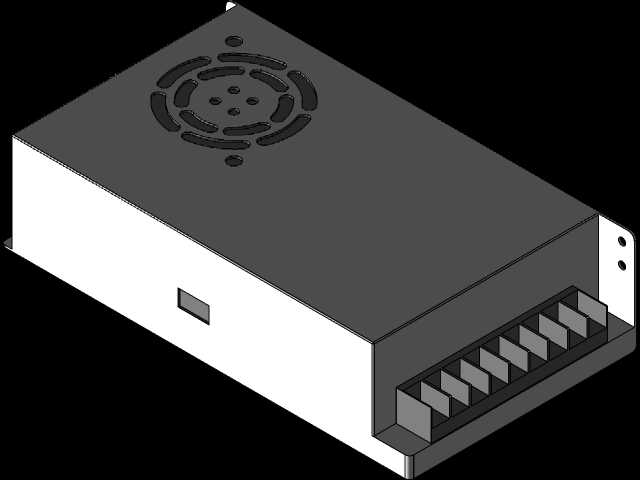

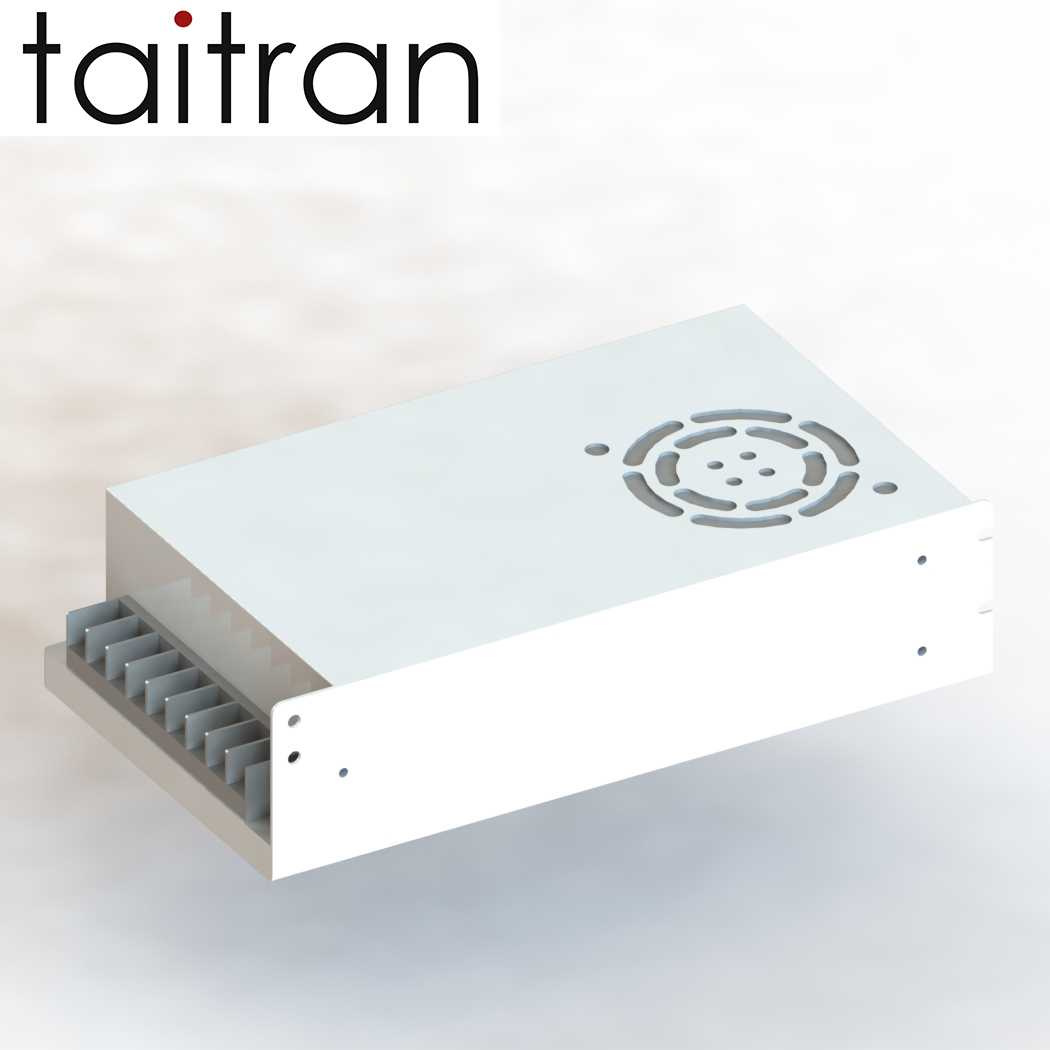

这款12V20A直流供电电源，是面向桌面级加工设备、小型数控系统、照明模组开发的AC-DC转换供电单元，核心功能是将民用220V交流市电转换为稳定的12V直流输出，额定输出电流可达20A，能够为总功率240W以内的直流用电设备提供持续可靠的电力供给。在实际工业应用场景中，这类电源常作为3D打印机的整机供电核心，为热床、挤出头加热组件、步进电机驱动板、控制主板提供分路稳定供电；也可配套小型CNC雕刻机使用，为主轴电机、运动控制模块、限位传感组件提供干净的直流电源，避免市电电压波动导致的加工丢步、复位异常问题；同时也能适配多组LED工业照明灯带、低压工控指示回路的供电需求，覆盖民用DIY、小型加工、工业辅助配套等多个使用场景。从产品设计思路来看，整体采用封闭式金属外壳结构，外壳选用冷轧钢板冲压成型，表面做白色哑光喷塑处理，既可以隔绝外界粉尘、金属碎屑落入电源内部电路造成短路风险，也能通过金属壳体实现一定的电磁屏蔽效果，减少电源开关工作时产生的高频电磁干扰对外围精密控制电路的影响。外壳顶面设计有圆形格栅式通风开孔，正对内部散热风扇的安装位置，能够为风扇提供顺畅的进风通道，配合壳体侧边伸出的铝制齿状散热鳍片，形成完整的风冷散热通路：电源工作时内部功率器件产生的热量，一方面通过导热硅胶垫传导到铝制散热鳍片上，通过鳍片与空气的大接触面积实现自然散热，另一方面通过内置风扇带动空气从顶面格栅进入，流经内部发热元件后从侧边鳍片间隙排出，带走 accumulated 的热量，保证电源在满负载输出状态下，内部功率器件的工作温度始终处于合理区间，避免过热触发过温保护导致供电中断。在安装边界与外形尺寸设计上，整体采用长方体规整结构，壳体侧边预留有标准的固定安装孔位，孔位间距符合常规工业电源的安装尺寸规范，可以直接通过螺丝固定在设备框架的电源安装位上，也可以单独放置在设备仓内使用；输入端与输出端的接线位置预留了充足的接线操作空间，方便操作人员进行火线、零线、地线以及直流正负极的接线作业，同时接线端与金属外壳之间做了绝缘隔离处理，避免接线裸露部分触碰壳体造成短路风险。壳体上的固定孔位同时兼顾了壁挂安装的需求，在设备空间紧凑的场景下，也可以通过壁挂支架将电源固定在设备侧壁或者电控仓内壁，灵活适配不同设备的内部空间布局。在功能特性设计上，这款电源内置过流、过压、短路多重保护电路，当输出端出现短路、负载电流超过额定阈值、输出电压异常升高的情况时，会自动切断输出回路，避免供电异常烧坏后端连接的用电设备，故障排除后可自动恢复供电，大幅提升供电场景的安全性与可靠性。
