TBI1605法兰型滚珠丝杠螺母传动件

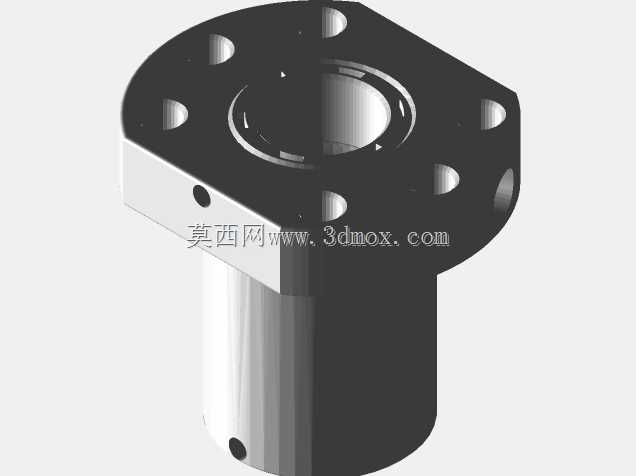

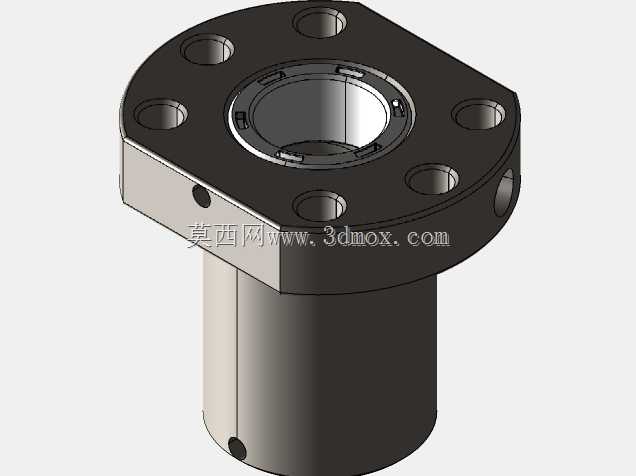

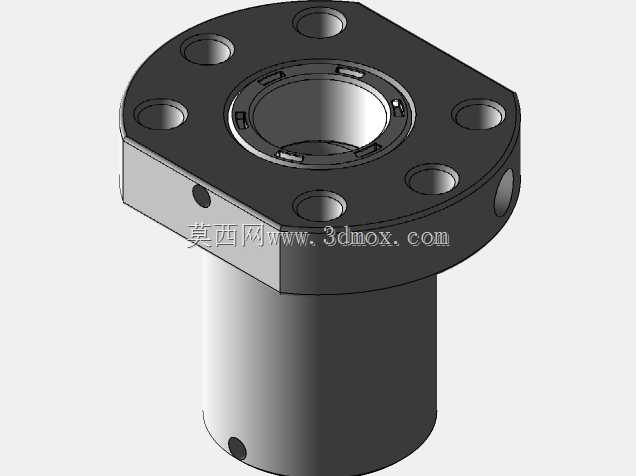

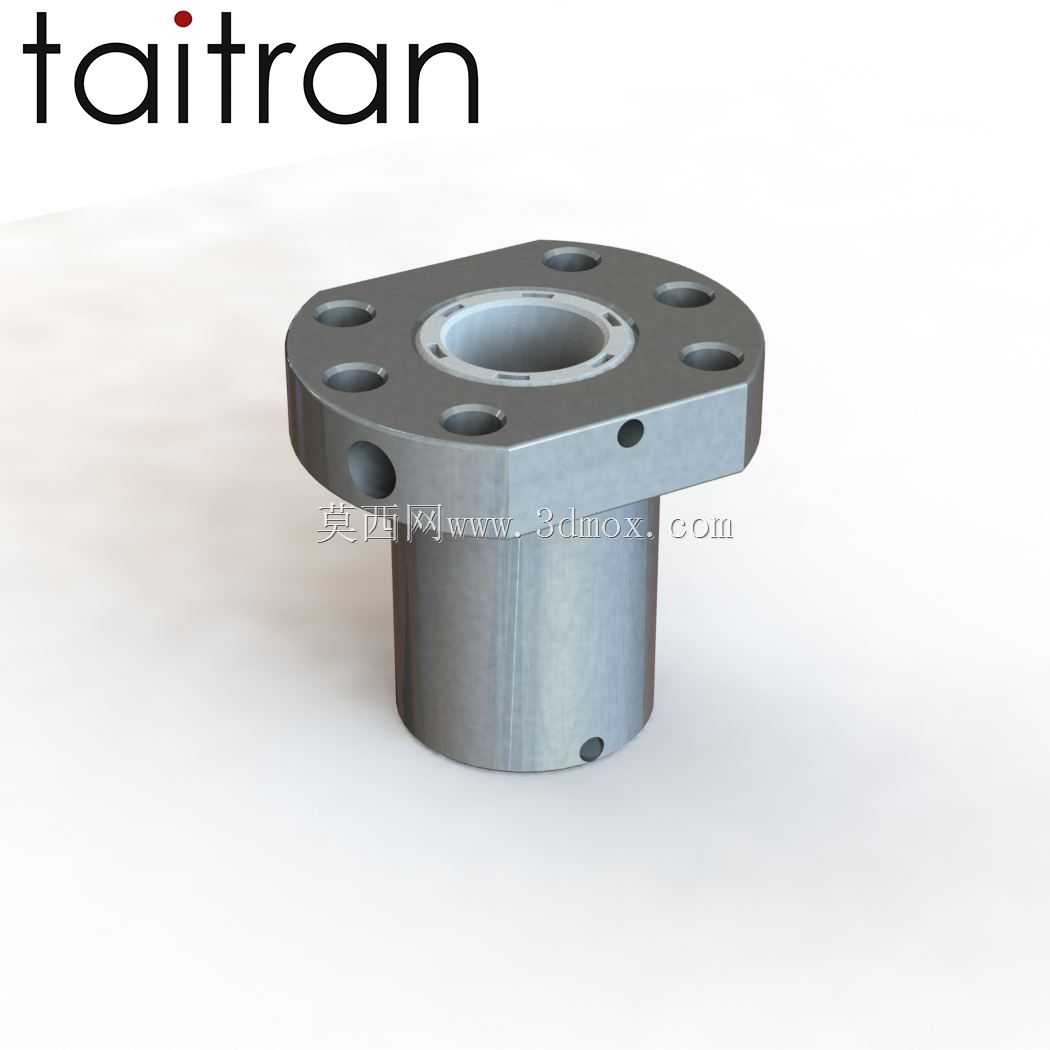

在小型数控进给轴、桌面级3D打印机Z向升降机构、激光切割机的直线运动模组里，这类切边法兰型滚珠丝杠螺母承担着把伺服或步进电机的旋转运动转化为高精度直线位移的核心作用。和普通滑动丝杠螺母相比，它通过滚道内循环的钢球把滑动摩擦替换为滚动摩擦，传动效率可提升至九成以上，低速进给时不易出现爬行，反向间隙也能通过预紧调整控制在很小范围，这对需要反复定位、频繁换向的自动化设备尤为关键。该螺母主体为圆柱形，一端带切边法兰，法兰上沿周向均布安装通孔，用于直接贴合安装面并通过螺栓锁紧；这种切边法兰结构相比整圆法兰更节省安装空间，也能在部分受限空间里起到防转定位作用。圆柱段为螺母主体，内部加工有与丝杠滚道匹配的螺旋滚道，并集成滚珠循环回流结构，钢球在完成承载滚动后可沿回流通道回到承载区，形成连续循环。法兰端面与螺母轴线保持较高垂直度，安装后可保证丝杠与安装基准的同轴度，减少偏载带来的磨损和振动。从安装边界看，选型时需要同时核对法兰外径、法兰厚度、螺母总长、安装孔分布圆直径以及通孔直径，还要预留丝杠穿过螺母后的轴向运动空间，避免螺母运动到行程末端时与周边轴承座、电机座或导轨滑块发生干涉。设计建模时，通常先依据丝杠公称直径和导程确定内部滚道的螺旋参数，再绘制外部法兰与圆柱主体，对安装孔、切边、油孔或润滑槽等细节逐一还原；滚道与钢球的配合关系要重点校核，既要保证承载接触角合理，也要避免预紧过大造成运转阻力上升。实际应用中，螺母的负载能力不仅取决于额定动载荷，还和安装对中、润滑状态、防尘密封以及丝杠的支承方式直接相关。若设备运行中存在径向偏载，法兰连接面的刚性不足会直接影响传动精度和寿命，因此安装面通常需要加工出足够平面度，并在装配时检查丝杠与导轨的平行度。对于桌面型设备，该螺母紧凑的外形能压缩整机的横向与轴向尺寸；对于小型数控设备，它则能在有限空间内提供稳定的直线进给精度。建模过程中保留法兰切边、安装孔位和主体同轴特征，也便于后续直接生成工程图、核对装配干涉，并为选型人员提供直观的安装尺寸参照。
