适配GT2同步带的齿形皮带固定连接座

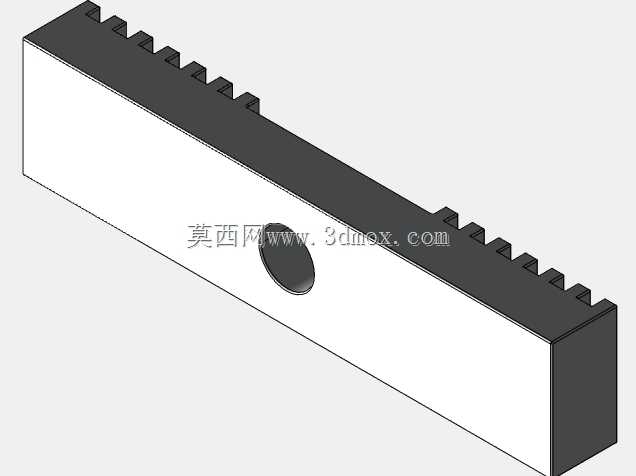

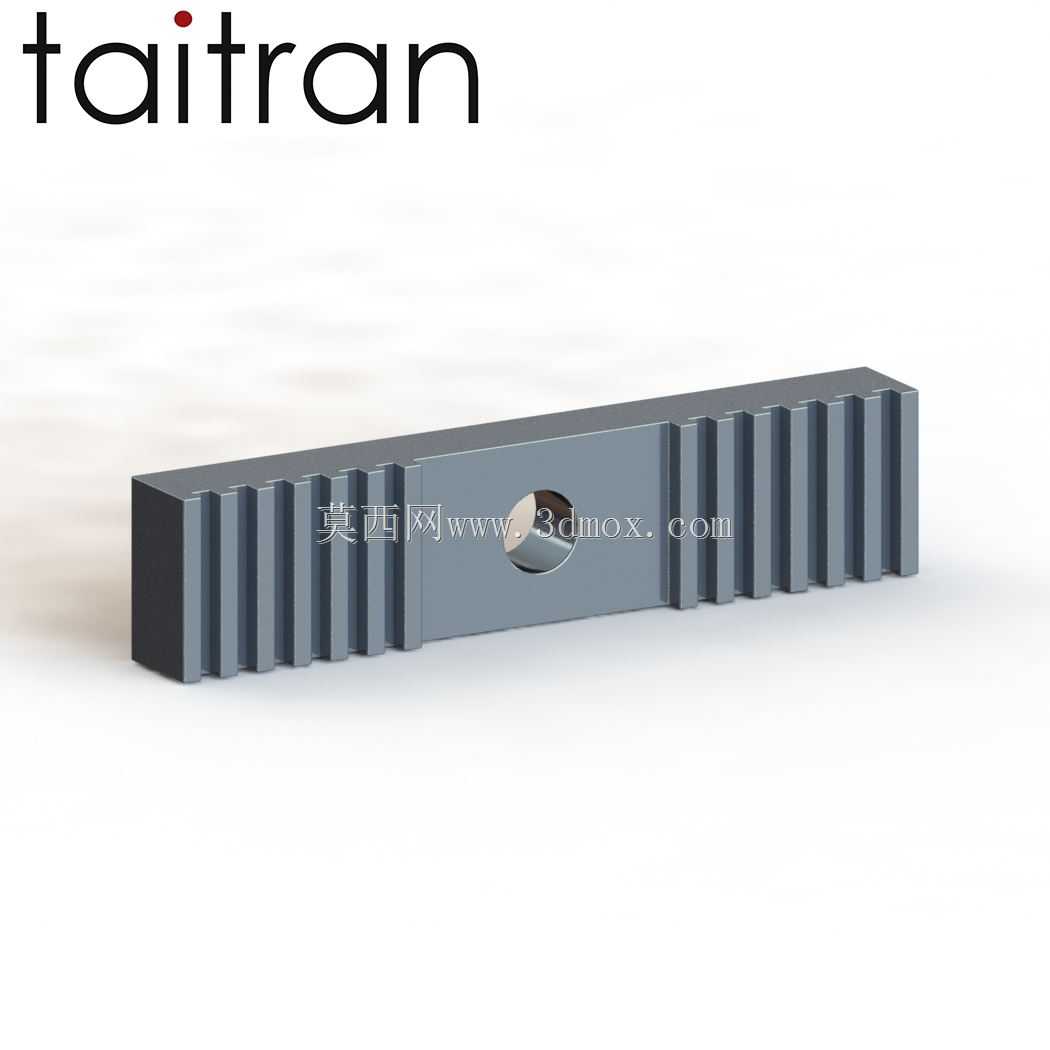

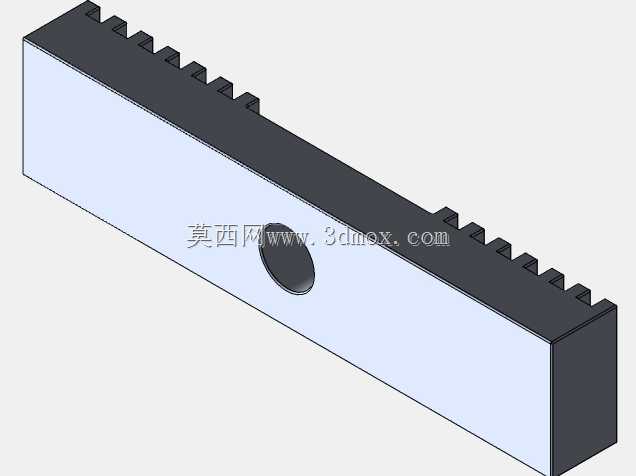

这款齿形皮带连接固定座，是面向轻型精密传动场景开发的专用连接件，核心作用是实现GT2规格2mm节距同步带的端部锁紧固定，为小型精密设备的同步传动系统提供可靠的皮带张紧、定位连接载体，解决轻型传动场景中同步带端部无专用固定件、易打滑松脱、张紧调节不便的实际问题。在实际应用场景中，这类固定座广泛适配桌面级3D打印机的X/Y轴传动系统，用来将开口同步带的两端分别固定在运动滑台与机架端，配合张紧结构实现同步带的张力调节，保障打印头运动过程中传动无间隙、走位精准；同时也可用于小型数控雕刻机、桌面型激光切割机的直线传动模组，这类设备的传动负载较轻但对传动精度要求较高，GT2同步带的低背隙特性搭配专用固定座的牢靠锁紧，能够避免高速往复运动过程中皮带出现窜动、跳齿问题，保障加工轨迹的准确性。从功能特性来看，固定座的夹持面采用与GT2同步带完全匹配的齿形结构，安装时皮带齿面与座体齿槽完全嵌合，相比平面压合的固定方式，接触啮合面积更大，锁紧后不会出现皮带拉扯滑移的问题，即使在频繁正反转的往复运动工况下，也能保持固定位置不偏移；座体中部预留的安装孔可通过螺栓将固定座锁紧在运动滑台或者机架的安装位上，安装孔的位置经过公差匹配，能够兼容多数轻型传动模组的标准安装孔位，不需要额外进行打孔改造。设计思路上，这款固定座采用一体化长条式结构，整体造型规整无多余突出结构，能够在狭窄的模组安装空间内完成装配，不会与周边的导轨、拖链、线束等部件产生运动干涉；齿形区域的齿距、齿高完全按照GT2同步带的齿形参数做适配设计，压合后皮带的受力均匀分布在每一个啮合齿上，避免局部应力集中导致的皮带齿根断裂问题，有效延长同步带的使用寿命。从安装边界与尺寸适配来看，这款固定座可兼容宽度为6mm与10mm的两种常规GT2同步带，能够覆盖绝大多数桌面级轻型精密设备的传动规格需求，座体的整体厚度、宽度都经过紧凑化设计，安装时仅需要在安装面预留对应长度的平面位置，即可完成固定装配，适配铝型材框架、钣金机架、3D打印塑料滑台等多种不同材质的安装基体，装配过程简单便捷，仅需要将同步带端部嵌入齿槽对齐后，通过中部安装孔锁紧螺栓即可完成固定，后续调整皮带张紧度时也仅需要松开螺栓调整位置后重新锁紧，维护操作十分简便。
