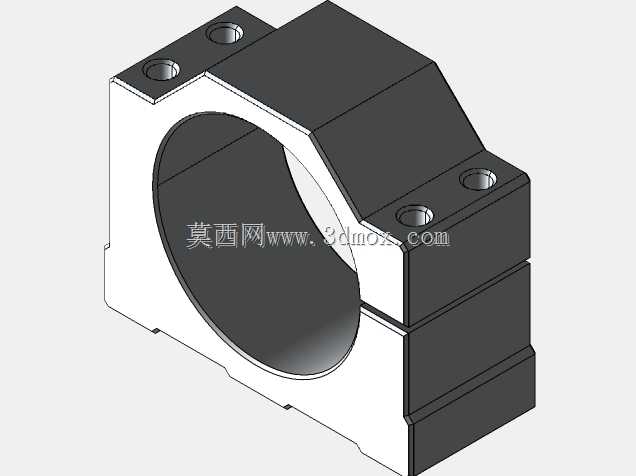

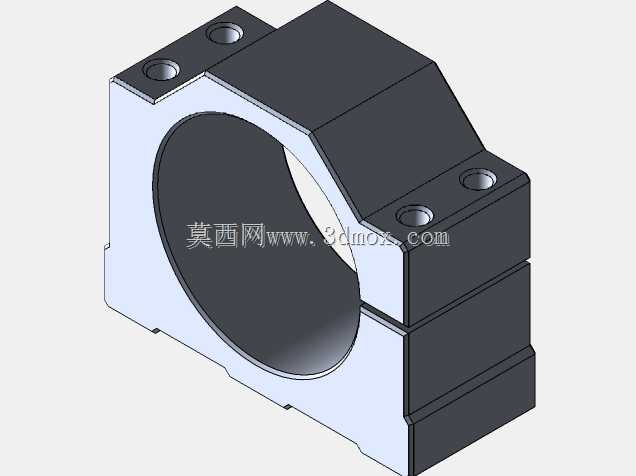

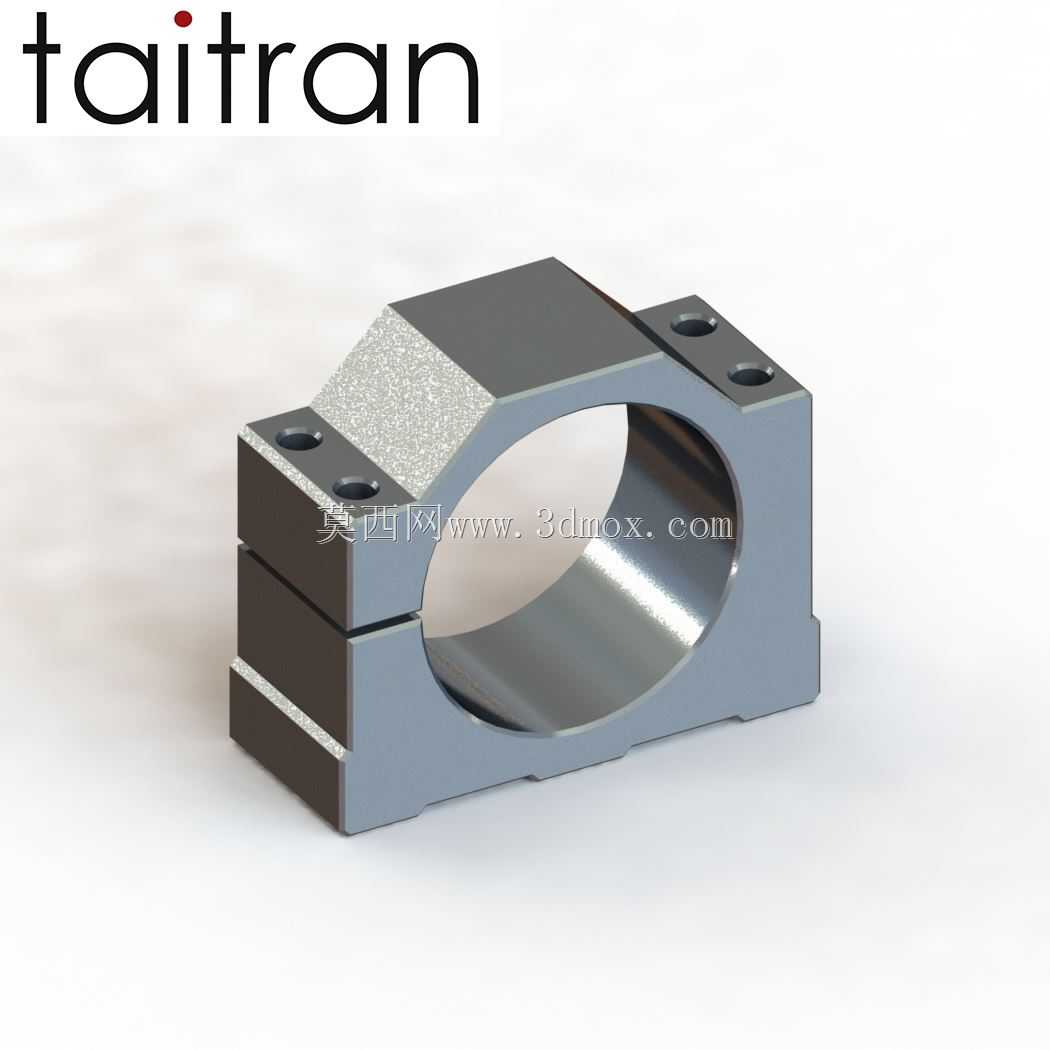

直径80mm分体式CNC主轴固定座结构

这款主轴固定座主要面向中小型数控加工设备的主轴安装场景，适配1.5kW与2.2kW功率等级、直径80mm的主轴单元，可广泛应用于桌面型CNC路由器、小型数控雕刻机、非金属材料精雕设备等加工场景，也可用于非标自动化设备中需要固定旋转动力主轴的工位，为高速旋转的主轴提供稳定的支撑与定位，避免主轴运转过程中出现径向跳动、轴向偏移等问题，保障加工过程的精度与稳定性。从功能特性来看，该固定座采用分体式夹持结构，上下两部分通过锁紧结构连接，安装时无需将主轴从传动端完全拆卸，只需松开锁紧部位将主轴卡入夹持孔位后再锁紧即可，大幅降低了主轴的安装与后期维护难度；夹持内孔与主轴外径采用小间隙配合设计，锁紧后可均匀包裹主轴外壁，避免局部应力集中导致的主轴外壳变形，同时能有效吸收主轴高速运转时产生的微幅振动，提升加工表面的光洁度。在设计思路上，这款固定座充分考虑了小型加工设备的安装空间限制，整体结构紧凑，底座部分采用平直安装面，四角设置有贯通的安装孔位，可直接通过螺栓固定在设备的滑台或者安装立板上，安装孔位的间距经过标准化设计，适配多数常规小型数控设备的主轴安装位尺寸；固定座上方设置有两个定位孔，可配合定位销实现安装时的快速对位，减少安装调试的时间成本；夹持部位的外侧做了加厚处理，提升整体结构的刚性，即使在主轴满功率运转、承受较大切削负载的情况下，也不会出现夹持部位形变导致的主轴偏移问题。从外形尺寸与安装边界来看，该固定座的夹持内孔直径为80mm，整体宽度、高度与长度尺寸均适配小型设备的安装空间，底座安装孔的中心距符合行业通用的安装规格，安装时不需要对设备原有安装面做额外的打孔改造，可直接替换同规格的老旧主轴座；固定座的上下分体结合面经过精密研磨处理，锁紧后无缝隙，不会因为长期使用出现结合面错位的问题，夹持孔的同轴度精度可满足最高每分钟两万转的主轴运转需求，不会因为夹持偏差导致主轴轴承额外受力，有效延长主轴的使用寿命。在实际使用过程中，该固定座可配合不同长度的80mm直径主轴使用，无论是风冷还是水冷主轴都能稳定夹持，适配木材、塑料、亚克力、软金属等多种材料的加工场景，在长时间连续加工的工况下，也能保持稳定的夹持力，不会因为设备运行产生的温度变化出现夹持松动的问题。
