直插式绿色发光二极管电子元件结构

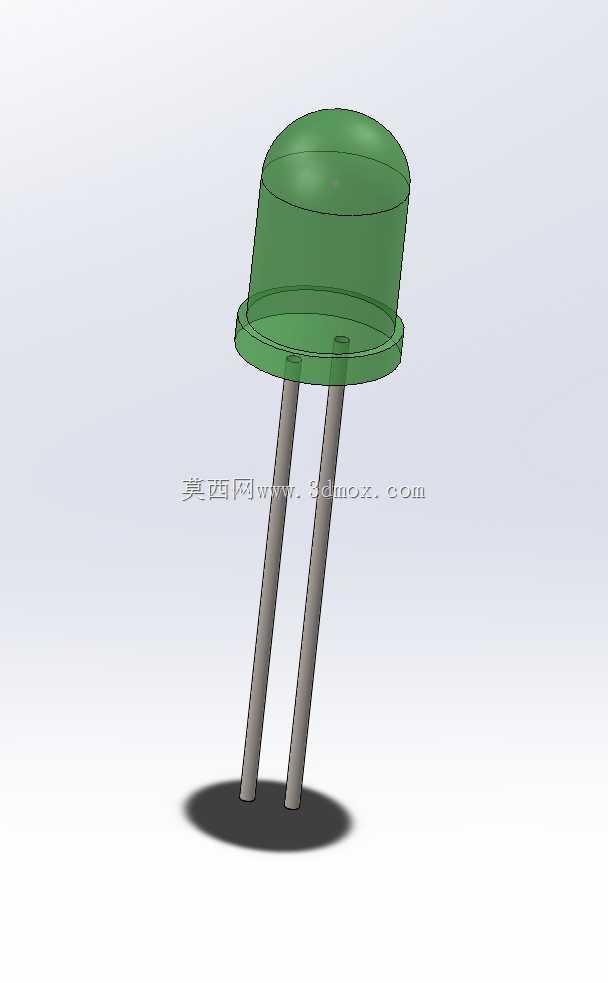

直插式发光二极管是电子电路领域应用极为广泛的基础半导体光电器件，这款绿色封装的直插LED，可覆盖消费电子、工业控制、智能硬件、教学实验装置等多类场景的状态指示、信号传输、小范围照明需求，比如在Arduino类开源硬件开发项目中，可作为电源通断指示、程序运行状态反馈、交互信号提示的核心光源部件，也能在小型家电、工控面板、玩具产品中承担功能提示作用，是电子装联环节最常用的分立器件之一。从功能特性来看，该器件依靠半导体PN结的电致发光效应实现电能到光能的转换，绿色发光波段人眼识别度高，在常规室内光照环境下具备清晰的可视效果，直插封装形式具备焊接强度高、耐环境性能好、适配常规波峰焊与手工焊接工艺的优势，相比贴片封装更适合手工试制、教学实验、大电流驱动的应用场景。在设计思路上，模型还原了直插LED的完整结构特征：顶部为半球形环氧封装透镜，该结构一方面可以保护内部的半导体发光芯片与键合引线，避免机械损伤、潮气与粉尘侵蚀，另一方面半球形曲面可以起到光学聚光作用，调整光线的出射角度，提升正面方向的发光强度；透镜下方的法兰式封装底座，是器件插装时的轴向定位结构，插装时底座贴合PCB板面即可确定器件的安装高度，保证批量焊接时的高度一致性；两根平行引出的金属引脚为导电支撑结构，长引脚为正极、短引脚为负极，既承担电信号传输的作用，也作为插装时的固定结构，插入PCB对应通孔后经焊接即可实现机械固定与电气连接。从安装边界来看，该款为常规5mm直径规格的直插LED，透镜部分最大外径为5mm，整体透镜高度约8.6mm，引脚直径0.5mm，两根引脚中心间距为2.54mm，完全适配通用PCB的标准通孔焊盘间距，插装时露出PCB板面的高度可根据实际需求通过弯折引脚调整，常规直立安装时器件顶端距离PCB板面高度约11mm，不会占用过多的板上立体空间，适配各类紧凑结构的电子装置内部安装需求；引脚长度预留了足够的弯折与焊接余量，既可以直立插装，也可以根据结构需求弯折成90度侧向发光的安装形式，适配不同的出光方向要求。模型完整还原了器件的外观轮廓、结构比例与材质特征，环氧封装部分的半透明绿色质感、金属引脚的金属质感都做了对应呈现，可用于电子设备的结构装配干涉检查、产品宣传演示动画制作、教学课件的器件结构展示、PCB布局的可视化预览等场景，帮助设计人员在结构设计阶段提前确认器件的安装空间、出光方向是否符合整体设计要求，避免实际生产中出现装配干涉、出光被遮挡等问题。
