汽车排气系统与前副车架集成结构设计

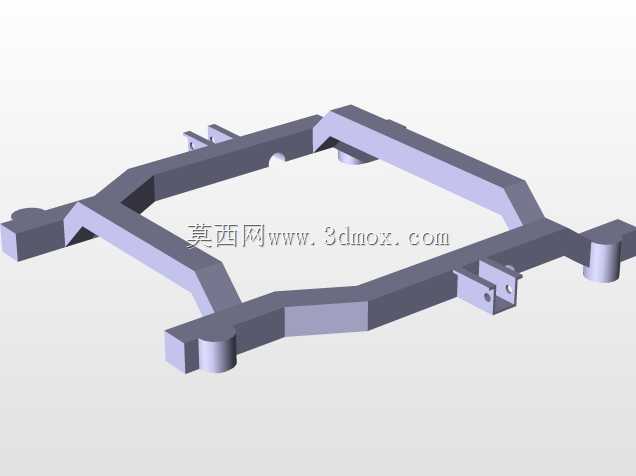

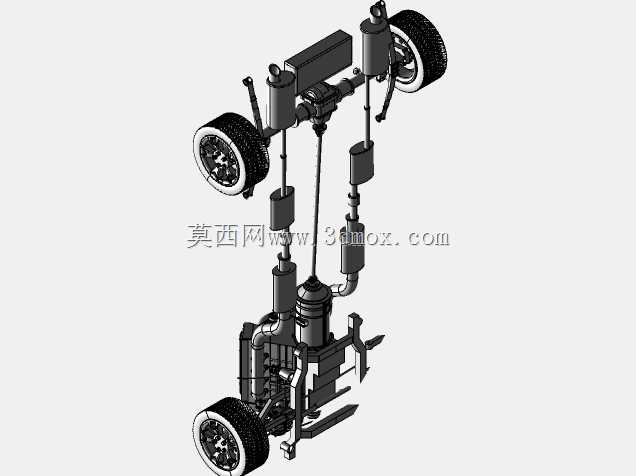

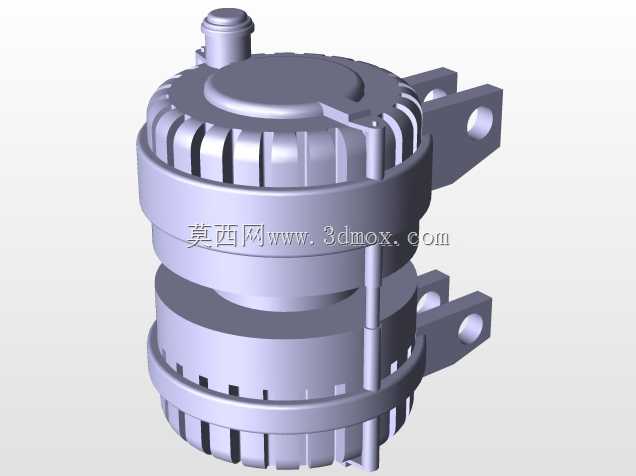

这套结构主要应用于民用乘用车底盘区域，承担着发动机排气导出、行驶过程中路面冲击缓冲、底盘构件定位支撑的核心作用，是整车动力传递与NVH性能控制的关键组成部分。从实际使用场景来看，该结构布置于车辆前舱下方至底盘中部区域，需要同时兼顾排气路径的通畅性、底盘构件的安装兼容性，以及车辆行驶过程中复杂工况下的结构可靠性。在功能特性层面，整套结构分为排气通路组件与副车架承载构件两大模块：排气通路部分包含多组消音腔体、弯折管路、连接固定吊耳，通过多段不同管径的管路衔接，既可以引导发动机燃烧后的废气顺畅排出，还能通过腔体内部的扩容、折返结构削弱排气脉冲带来的噪音，同时管路的弯折走向充分避让了底盘的传动部件、转向构件与燃油管路，避免行驶过程中出现运动干涉；副车架部分采用框型焊接结构，预留了悬架摆臂、转向机、稳定杆的安装点位，能够将路面传递来的冲击载荷均匀分散到底盘纵梁上，降低座舱内的振动传递。在设计思路上，整套结构优先遵循底盘布置的边界约束，排气组件的吊挂点位全部设置在车身底盘的加强筋位置，通过柔性吊耳衔接排气组件与车身，隔绝排气振动向座舱传递；管路的弯折半径经过反复校核，既保证排气背压处于发动机标定的合理区间，又最大化压缩了管路占用的底盘空间，为底盘其他部件留出充足的布置余量；副车架的构件截面采用变厚度设计，在摆臂安装点、车身连接点等应力集中区域做了局部加厚加强，非承载区域则通过结构优化减重，在保证结构强度的前提下控制整体重量，降低整车簧下质量，提升车辆的操控响应表现。在安装边界层面，整套结构的所有连接点位都做了标准化的接口设计，排气组件的对接法兰采用统一的密封面结构，安装时可以快速与发动机排气歧管、中段排气完成对接，吊耳的安装位置误差控制在毫米级，避免装配后出现管路应力集中；副车架的车身连接点采用同轴度定位设计，装配时可以通过定位销快速完成对位，不需要反复调整安装位置，大幅提升总装环节的装配效率，同时所有构件的外轮廓都预留了充足的运动间隙，在车辆满载颠簸、转向极限工况下，不会与周边的轮胎、护板、线束等部件发生剐蹭碰撞，保证全工况下的使用可靠性。
