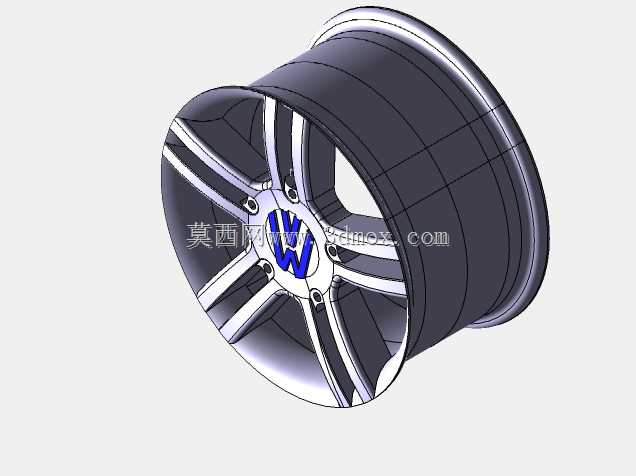

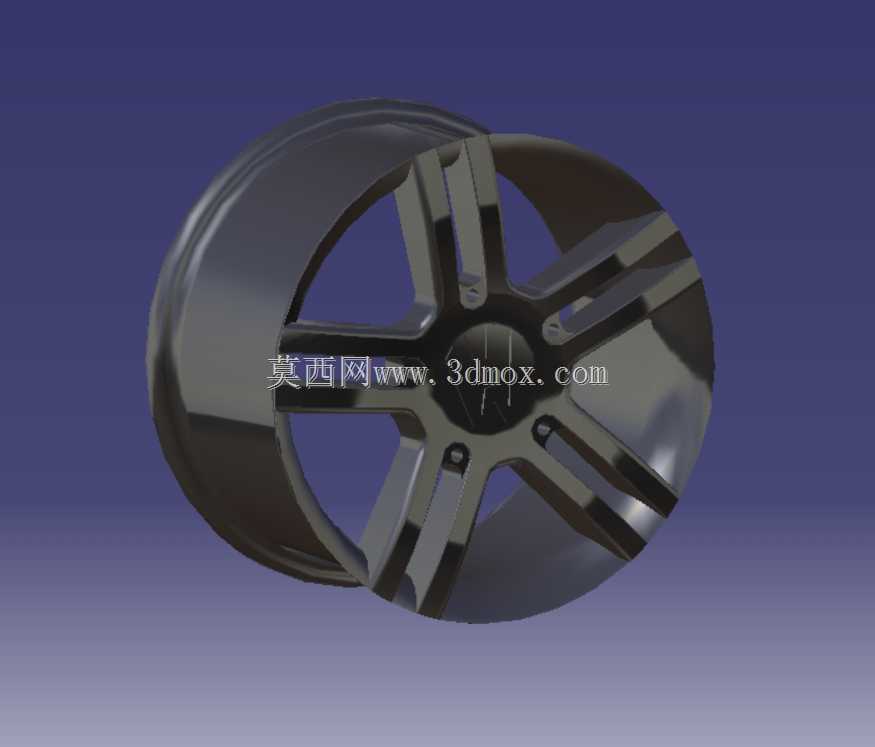

五辐式乘用车铝合金轮毂结构设计

　　该轮毂结构针对乘用车辆行走系统的承载需求设计，核心承担车身载荷传递、轮胎固定支撑、行驶过程中冲击缓冲的功能，适配常规铺装路面的家用乘用车型使用场景，可满足日常城市通勤、城际快速路行驶的工况要求。设计阶段优先考虑轮辐的载荷分布合理性，采用五辐对称式布局，每根轮辐做等强度变截面处理，靠近轮毂中心安装座的位置截面厚度更大，向轮辋边缘延伸过程中逐步收窄厚度，既保证径向、侧向载荷传递路径的连续性，也能在满足强度要求的前提下尽可能降低结构自重，减少车辆非簧载质量，提升悬挂系统的响应速度与行驶平顺性。轮辋部分采用标准深槽轮辋结构，胎圈座位置设置符合行业规范的倾斜角度与凸缘结构，能够保证轮胎安装后与轮辋的贴合紧密性，避免车辆行驶过程中出现轮胎脱圈、

　　漏气的问题，轮辋边缘的凸缘高度经过校核，既能够为轮胎侧壁提供足够的支撑，也不会在轮胎拆装过程中造成胎侧损伤。中心安装区域设置了定位止口与螺栓孔位，止口尺寸与车辆转向节的轮毂轴头尺寸匹配，安装时可实现快速同轴定位，螺栓孔采用均匀圆周分布的布局，孔位周边做局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后出现安装孔变形、松动的问题。轮辐表面的凹槽结构并非单纯的造型设计，其走向与载荷传递的应力流线保持一致，能够在不额外增加材料的前提下提升轮辐的抗弯曲、抗扭转刚度，同时凹槽形成的空气流道可在车辆行驶时引导气流穿过轮毂间隙，带走制动盘、制动片工作产生的热量，降低制动系统的热衰退风险。设计过程中对安装边界做了明确的尺寸约束，

　　轮毂的偏距参数经过匹配计算，保证安装后车轮与轮拱、悬挂摆臂、减震器等周边部件保留足够的安全间隙，不会在车轮上下跳动、转向过程中出现运动干涉；中心孔直径、螺栓孔节圆直径均对应主流家用车型的安装规格，可直接适配对应参数的车型换装使用。结构的壁厚设计兼顾铸造工艺的成型要求，所有转角位置均设置了合理的铸造圆角，避免应力集中的同时，也能保证金属液充型过程的流动性，减少铸造缺陷的产生概率；轮辐与轮辋的连接位置做圆弧过渡处理，分散两者连接位置的应力，避免车辆经过颠簸路面、承受冲击载荷时出现连接位置开裂的问题。从实际使用场景来看，该轮毂结构可承受车辆满载状态下的垂直载荷，以及紧急制动、快速过弯时产生的纵向、侧向载荷，

　　轮辐的对称布局能够保证车轮高速旋转时的动平衡性能，减少高速行驶时的方向盘抖动、车轮跳动问题。设计时也考虑了后期的拆装维护便利性，轮辋的深槽结构预留了足够的轮胎拆装操作空间，常规的轮胎拆装机即可完成轮胎的安装与拆卸作业，无需特殊工装；中心安装孔的倒角设计可避免安装时刮伤轴头的防锈涂层，降低后期轴头与轮毂接触面锈蚀粘连的概率。
