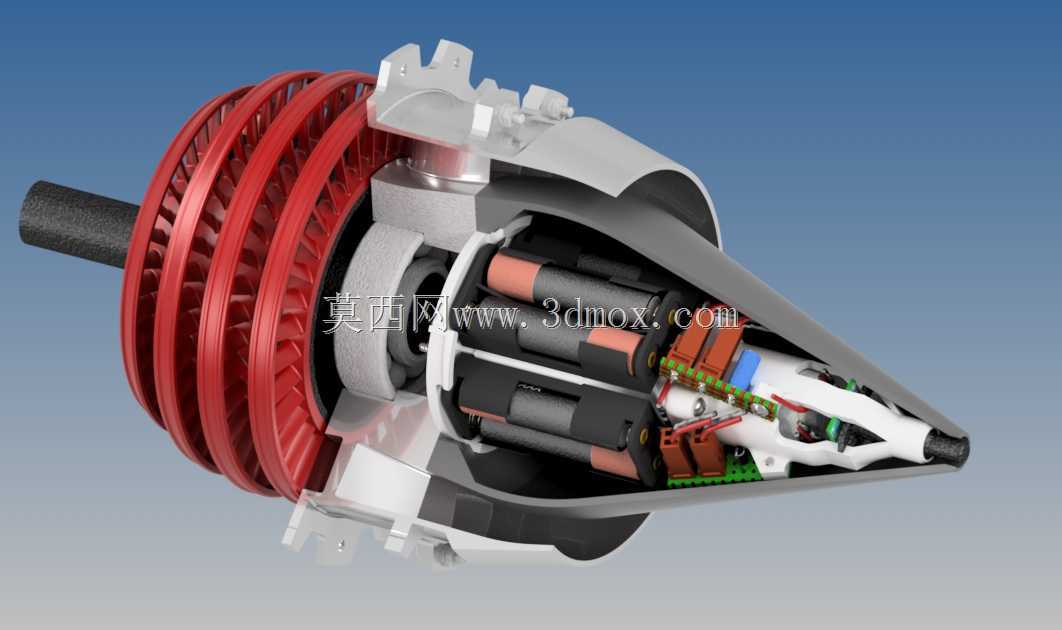

高旁路机动喷气发动机舱内部结构展示

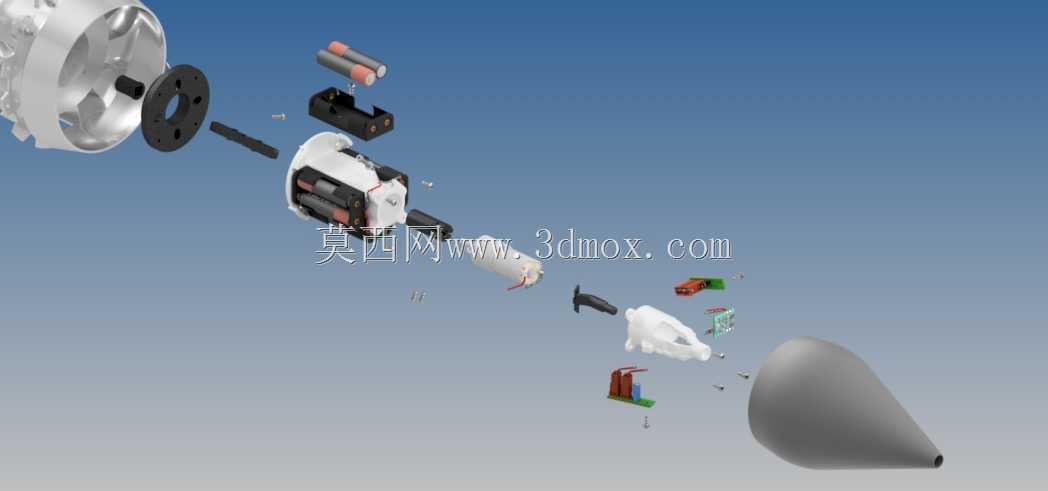

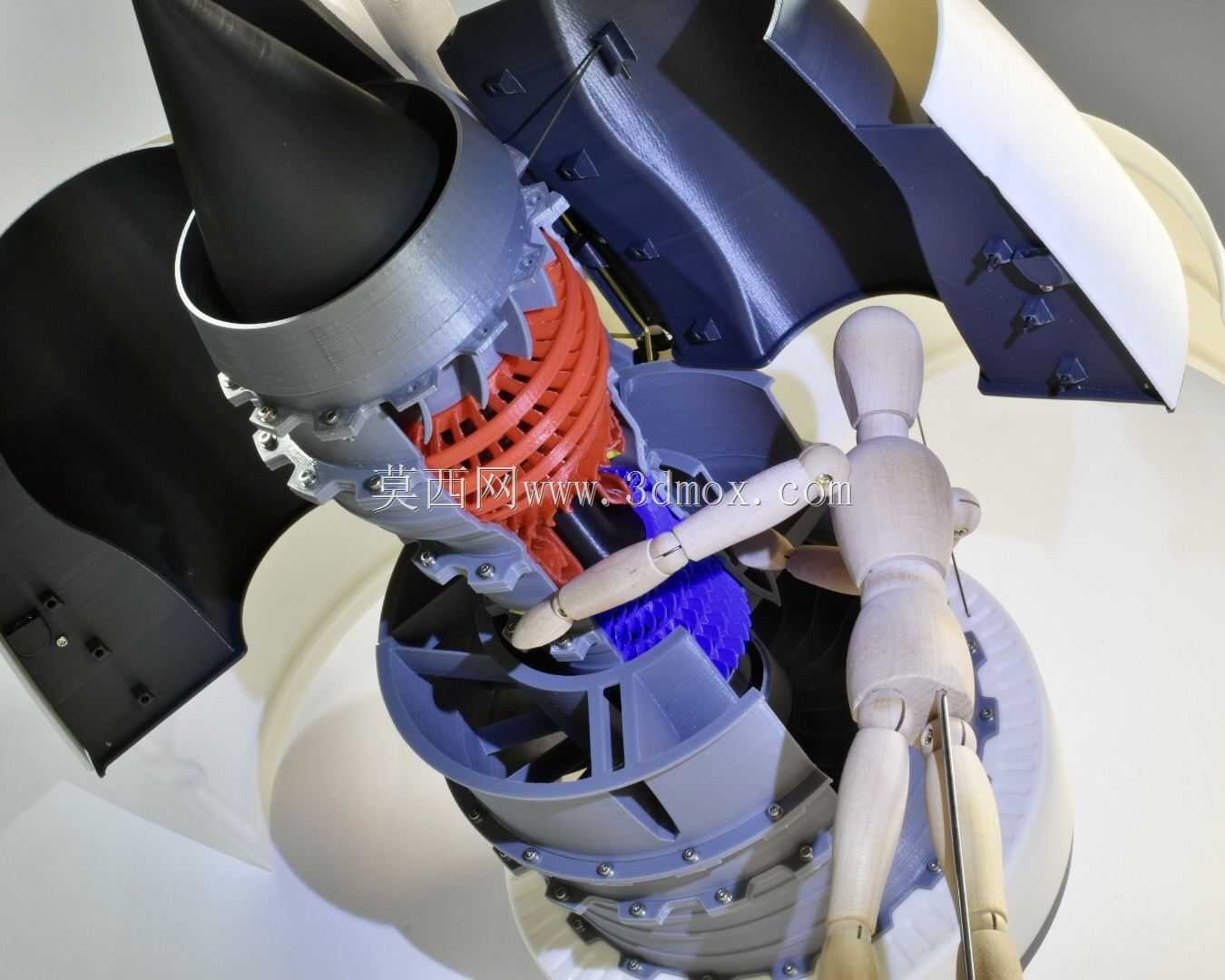

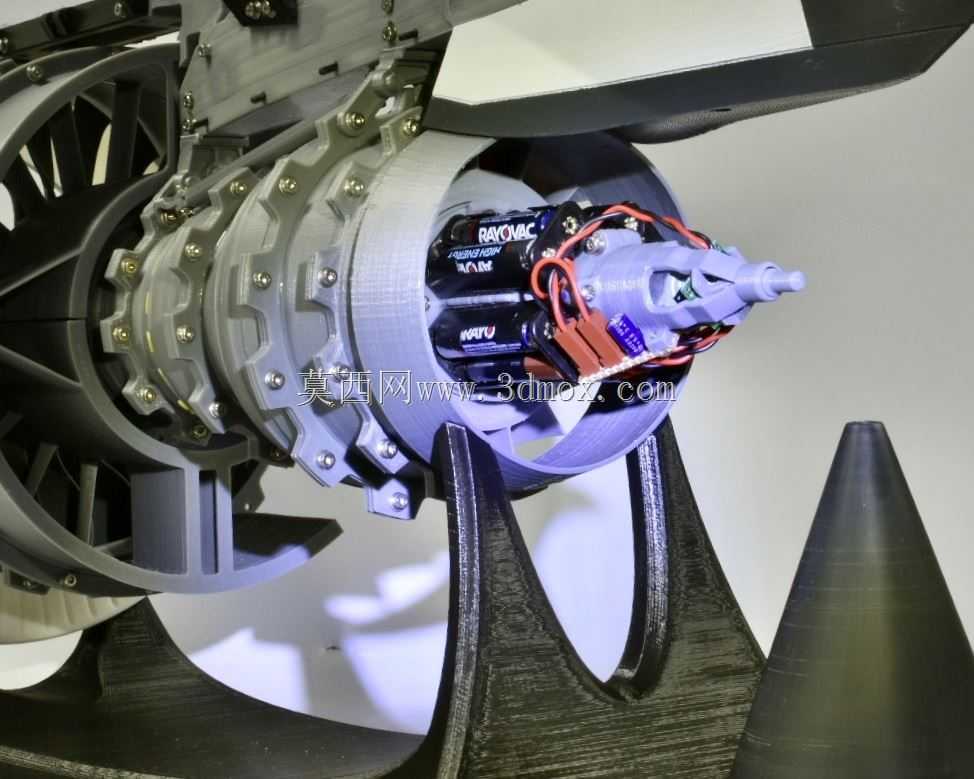

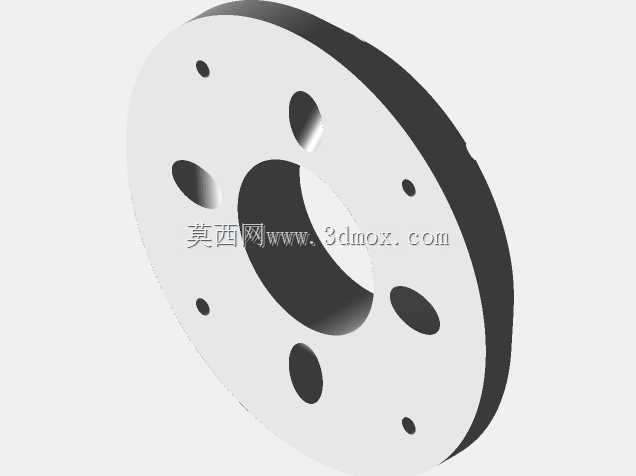

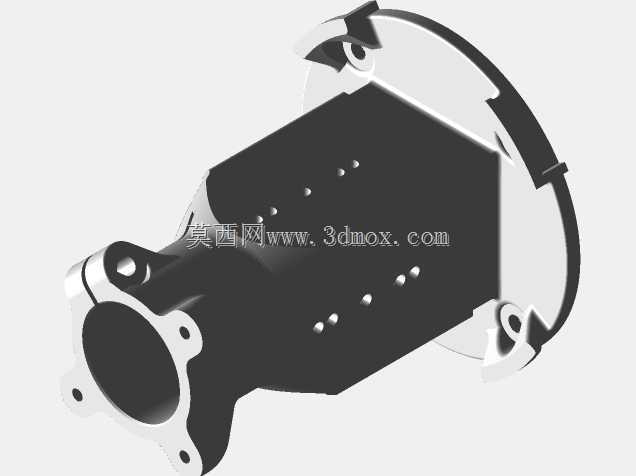

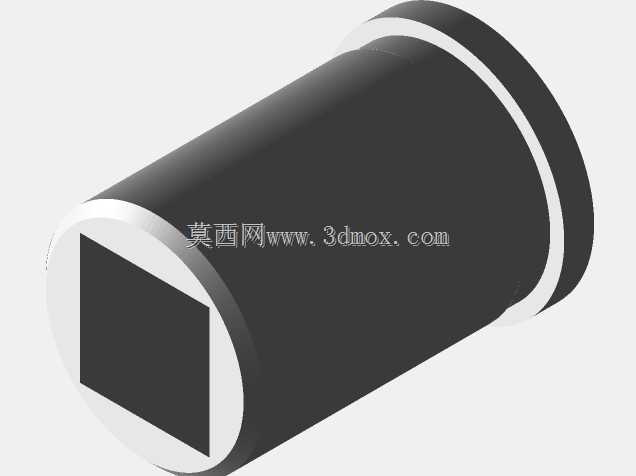

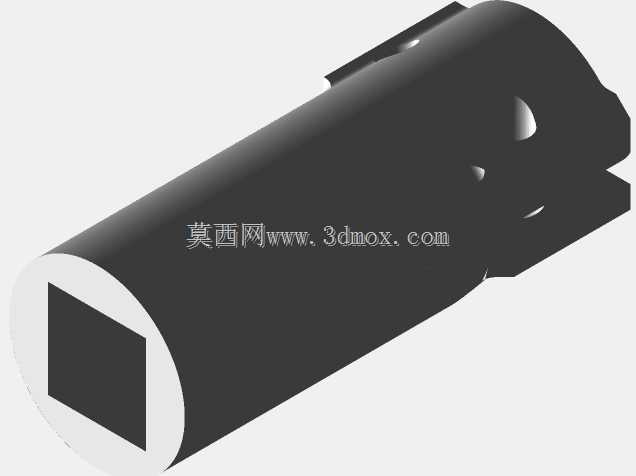

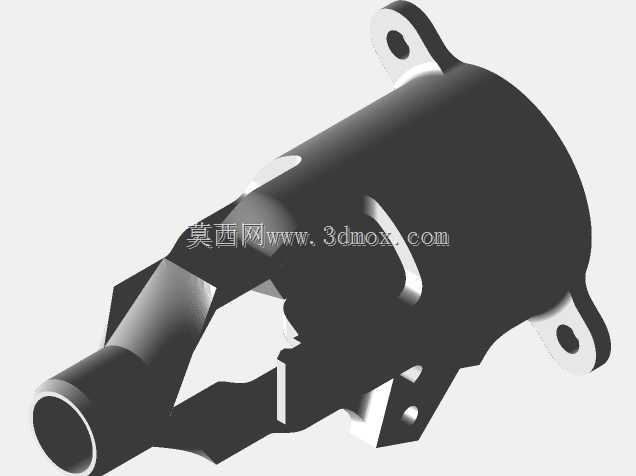

该动力装置主要面向小型航模喷气动力场景，适配高旁路布局的航模喷气机使用，作为整套航模动力系统的核心承载与动力输出单元，承担动力输出、部件防护、气流导流的核心作用，可直接安装于对应规格的航模机身前段，为航模飞行提供稳定的推力输出。整套动力舱采用锥状流线型外形设计，前端设置进气导流锥结构，外部布置多圈环形散热筋，既能够在高速飞行过程中引导外部气流顺畅进入动力段，也可通过外露的散热结构快速带走电机工作产生的热量，避免动力核心长时间高负载运行出现过热问题；舱体采用分段剖视的结构设计，可清晰展示内部的动力核心、供电单元、传动结构与控制组件的排布逻辑，所有内部部件均沿舱体中心轴线对称布置，保证动力输出时的动平衡性能，避免高速运转时产生额外振动影响飞行稳定性。设计过程中重点考量了部件的安装适配性，舱体内部预留了标准的电机安装位与电池仓空间，可适配常规规格的内转子无刷电机，供电单元采用多节干电池沿轴线环形排布的布局，在有限的舱内空间内最大化提升供电容量，延长单次动力输出的持续时长；传动部位的轴承安装位做了公差适配优化，安装时需清除轴承自带的润滑油脂并采用轻质润滑油重新润滑，降低传动阻尼的同时避免油脂在高速运转时甩出污染其他电子部件，电机输出端设置了适配结构，可直接匹配对应规格的叶轮组件，无需额外定制转接零件即可完成动力传递。舱体尾部设置了与喷口、定子组件对接的安装接口，安装边界完全匹配对应规格的高旁路航模喷口组件，可直接替换原有同规格动力舱完成升级，整体外部轮廓完全贴合航模机身的气动外形，不会额外增加飞行风阻；内部走线预留了专用的走线槽位，所有控制线路均可沿舱体内壁的预设槽位布置，避免线路干涉运转部件，同时舱体的连接部位采用快拆式卡扣设计，日常维护更换电池、检查部件状态时无需完全拆解整个舱体，大幅降低日常维护的操作难度。整套结构的传动配合间隙经过优化，可保证动力输出轴自由顺畅转动，不会出现卡滞、偏磨的问题，在保证结构强度的前提下尽可能降低了舱体自身重量，提升动力系统的推重比表现。
