3D打印机LCD操控面板组件结构设计

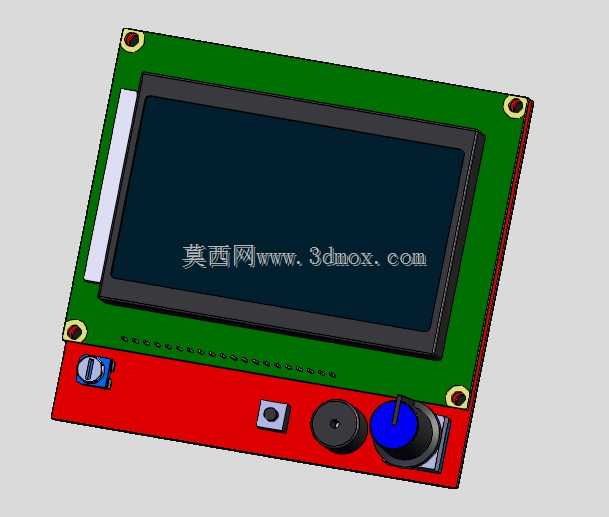

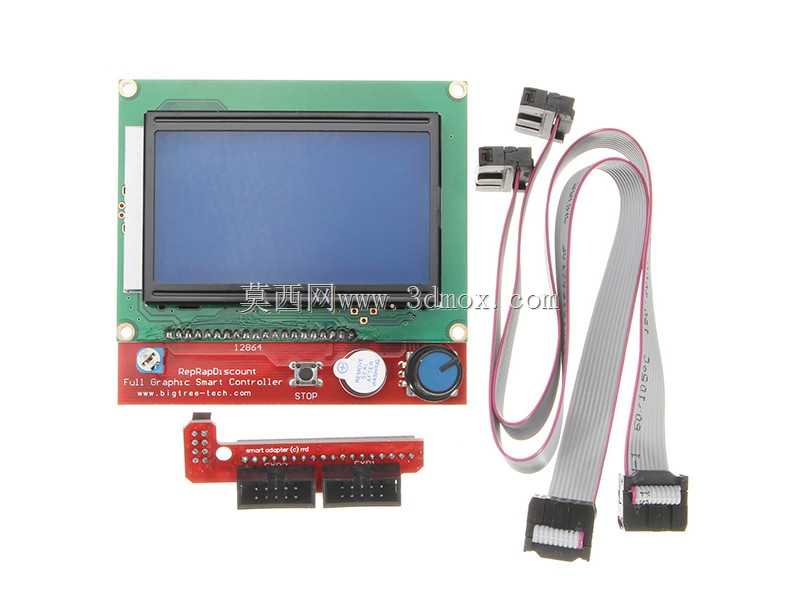

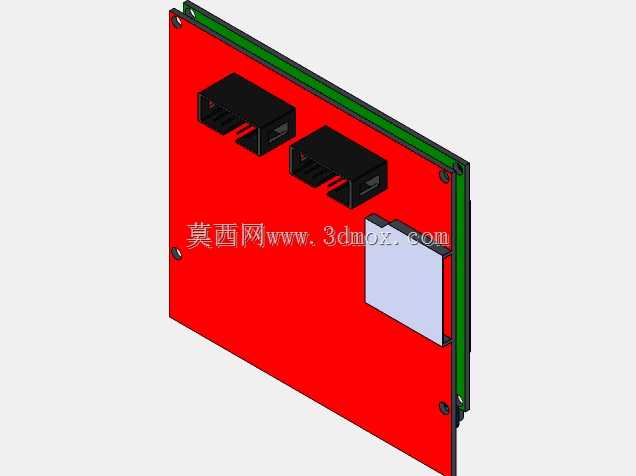

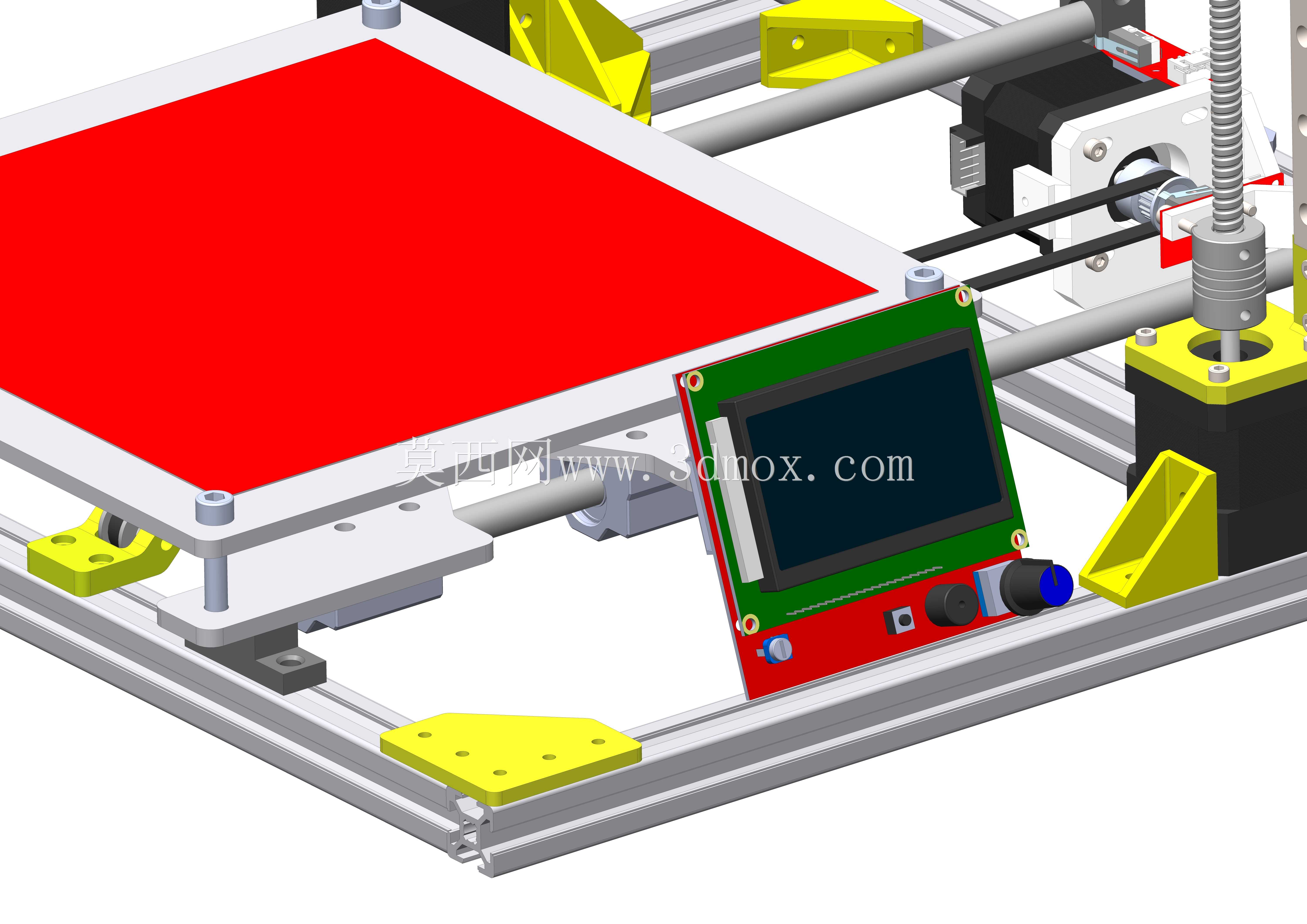

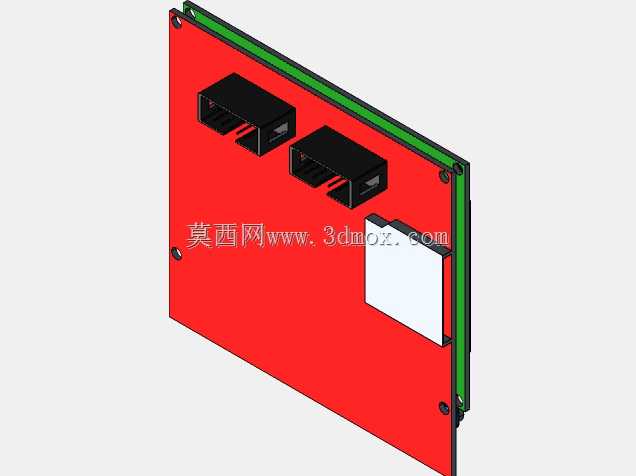

这款LCD控制面板是桌面级FDM 3D打印设备的核心人机交互载体，主要应用于消费级、入门级商用3D打印机的前端操控场景，承担设备运行状态可视化、打印参数调整、功能指令下发、故障信息反馈的核心作用，是操作人员与打印设备建立交互的核心硬件节点。在实际打印作业流程中，操作人员可通过该面板完成打印文件选择、喷头与热床温度预设、打印速度调节、轴体移动校准、打印进程启停等全流程操作，无需全程连接上位机即可完成独立打印任务的管控，大幅提升设备离线使用的便捷性。从功能特性来看，该组件采用分层式结构设计，上层为集成LCD显示模组的PCB电路板，板体预留四个角位的固定安装孔，可通过铜柱与下层操控面板基座完成锁附固定，显示区域做了沉台限位设计，能够精准卡合LCD屏幕边框，避免屏幕移位造成的显示偏移问题；下层红色基座为操控按键安装载体，集成了急停按钮、功能确认按键、参数调节旋钮、状态指示灯等交互元件，各元件的安装位均做了定位凸台与避让槽设计，既保证元件安装后的稳固性，也预留了足够的接线走线空间，避免内部线束挤压造成的接触不良问题。在设计思路上，该面板充分考虑3D打印机的实际使用环境，整体布局遵循操作习惯逻辑，将高频使用的调节旋钮设置在面板右下侧的顺手操作区域，显示屏幕占据面板上部绝大多数可视区域，保证操作人员站立或坐姿操作时都能清晰读取屏幕显示的温度、进度、坐标等核心参数；按键与旋钮的操作行程做了适配优化，旋钮采用带刻度阻尼的结构设计，参数调节时的反馈清晰，可精准完成温度、速度等参数的数值微调，功能按键采用轻触式结构，触发压力适中，避免误触的同时保证操作手感。从安装边界来看，该面板整体为矩形结构，板体边缘做了圆角处理避免安装时剐蹭，四个固定孔的孔位间距适配主流桌面级3D打印机的型材框架安装位，既可以嵌入式安装在设备框架的前端预留槽位，也可以通过外置支架固定在设备侧方，整体厚度控制在较低范围，不会过多占用设备的外部空间；电路板与基座之间预留了统一的排线出口，可通过扁平排线与设备主控板连接，接线接口做了防呆设计，能够避免安装时接反端口造成的元件烧毁问题，整体结构兼顾了安装便捷性、使用可靠性与操作实用性，能够适配多数同类型开源3D打印机的操控系统改装与替换需求。
