双段延伸旋转式机械作业臂结构设计

该机械作业臂主要面向狭小空间内的定点作业场景设计，可适配工业生产线上的物料取放、特殊工位的部件推送、受限空间内的操作执行等需求，尤其适合需要在狭窄通道内完成两段式递进动作的作业工况，能够在不额外扩大设备安装占位的前提下，延伸作业覆盖范围，解决常规直臂结构无法在弯折、纵深空间内完成作业的痛点。

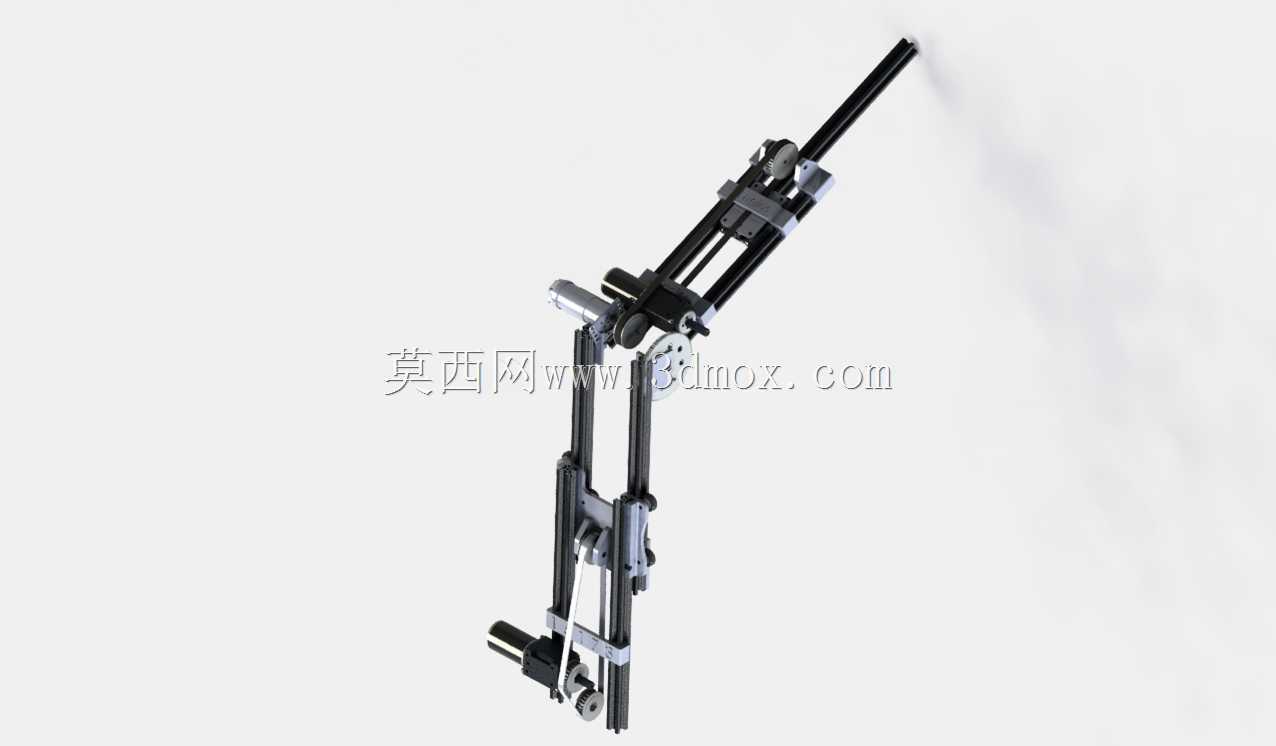

在功能特性上，该臂体采用中部旋转铰接搭配双段独立直线延伸的结构设计，中部旋转关节可实现臂体的角度偏转，调整作业端的朝向，适配不同角度的作业面；两段延伸结构各自独立运行，第一段直线运动单元主要负责初始位姿的调整与挂载定位，可快速将臂体前端送至作业区域入口，完成初步的位置校准与挂载固定，保障臂体在延伸作业过程中的整体稳定性，避免长悬臂带来的结构晃动问题；第二段直线运动单元负责纵深方向的进给，可将末端执行机构推送至纵深目标位置，完成指定的作业动作，两段运动互不干涉，可根据实际作业需求单独调整行程参数，适配不同纵深的作业空间。

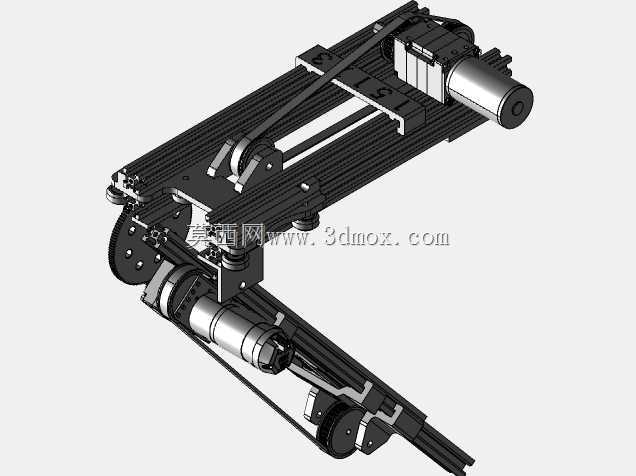

设计思路上，整体采用铝型材搭建主体框架，在保障结构刚性的同时尽可能降低臂体自重，减少运动过程中的惯性负载；传动部分采用同步带搭配线性导轨的组合，兼顾传动精度与运动平顺性，驱动单元集成安装在臂体尾部，平衡整体重心，减少臂体伸展时的偏载力矩；所有传动部件均做了外置布局设计，方便后期的维护保养与部件更换，走线槽沿型材框架内嵌布置，避免运动过程中管线拉扯磨损。

从安装边界来看，该臂体收缩状态下整体占用空间紧凑，可直接安装在固定工作台面或者移动载具上，安装基面仅需预留对应臂体宽度的固定位置即可，无需额外拓展安装空间；伸展状态下两段延伸行程可根据实际需求调整，最大伸展长度下末端仍能保持足够的结构刚性，不会出现明显的形变，可搭载轻量级的末端执行器完成抓取、推送、检测等常规作业动作，适配多数轻工业场景下的自动化作业需求，也可作为特种作业设备的前端执行机构，完成特殊环境下的远距离操作任务。
