六寸三叶螺旋桨轮式爬壁机器人结构设计

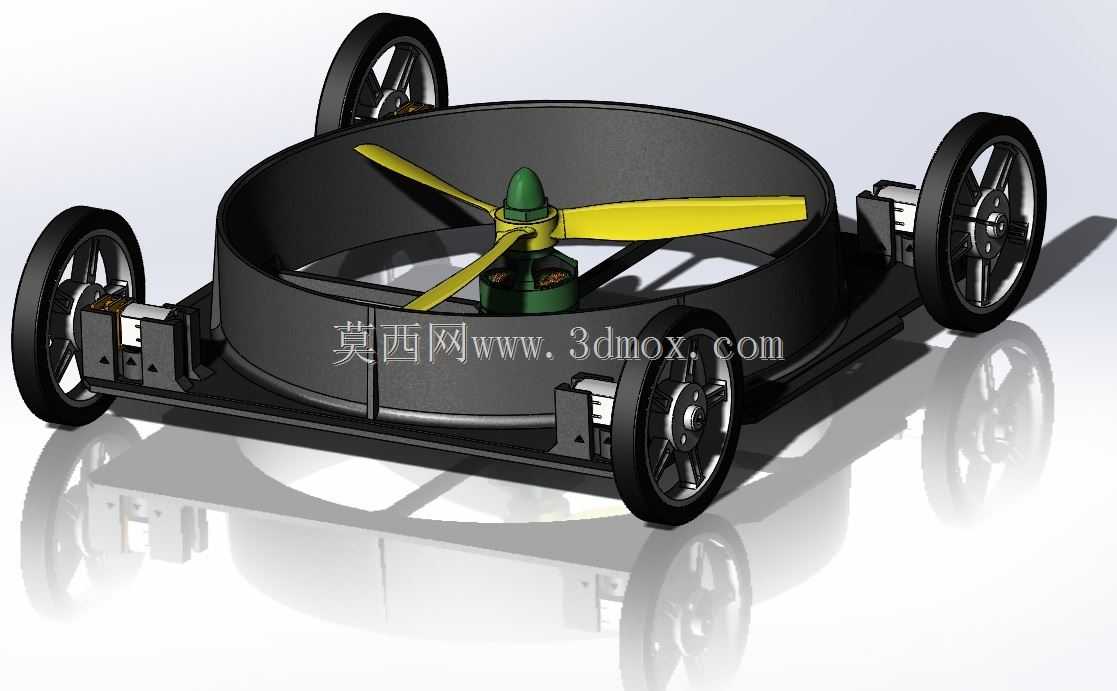

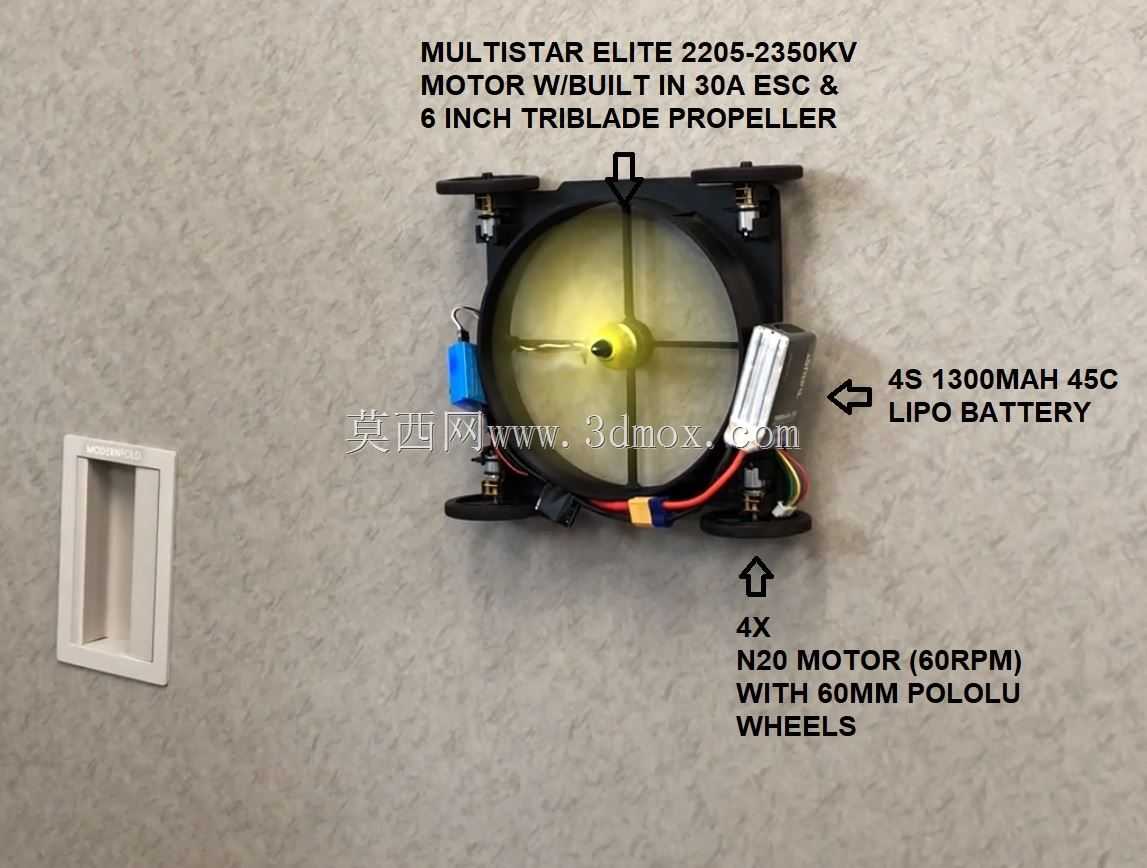

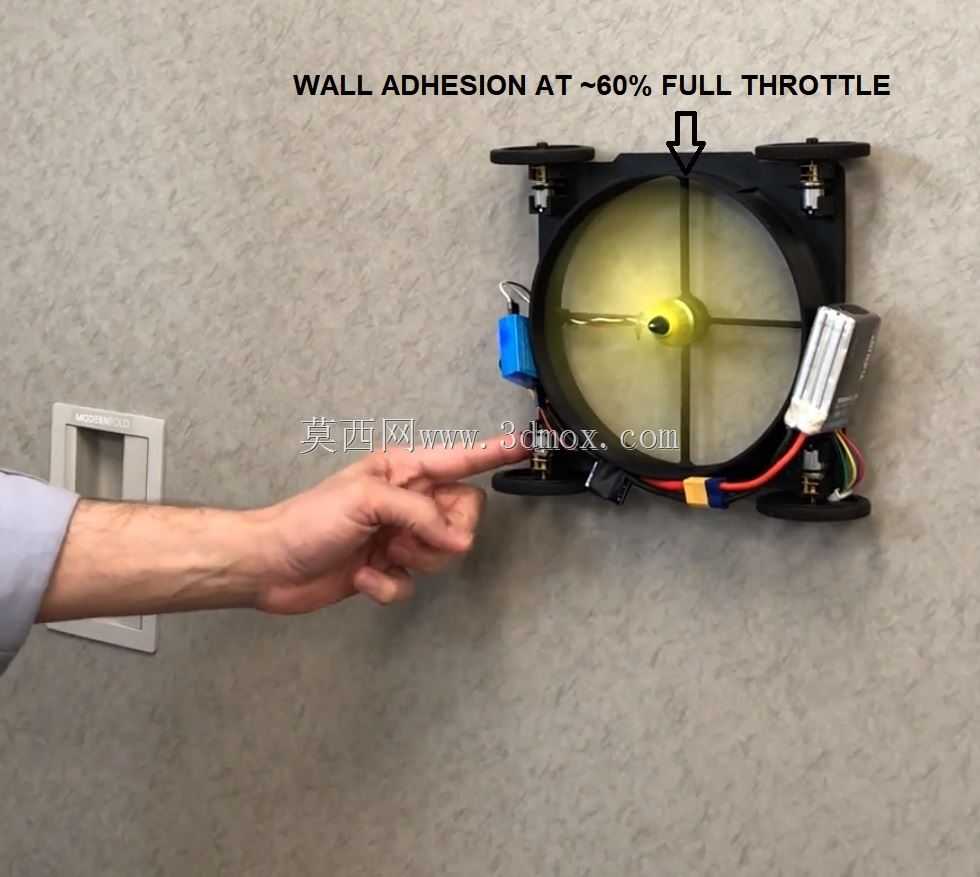

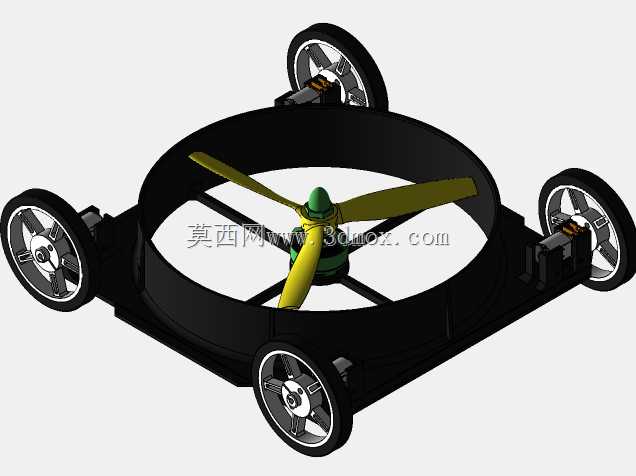

这款轮式负压爬壁机器人主要面向垂直壁面、曲面罐体、高空立面等人工难以抵达的作业场景，可搭载检测、喷涂、清洁类作业模块，替代人工完成高危壁面巡检、除锈喷涂、幕墙清洁、焊缝检测等任务，能大幅降低高空作业的安全风险，提升特殊场景作业的效率与稳定性，在石化储罐检测、建筑外墙维护、风电塔筒运维等领域有着广泛的应用空间。设备采用轮式移动布局搭配涵道式负压吸附方案，四周布置四个独立驱动轮，中部设置六寸三叶螺旋桨产生向下的推力，通过涵道结构聚拢气流形成稳定的负压吸附力，让机器人可以稳定附着在不同材质的垂直壁面甚至倒置顶面，不会出现滑落、倾覆的问题；四轮独立驱动的设计让机器人具备灵活的转向能力，可以在壁面完成直行、转向、小半径回转等动作，适配不同走向的作业路径。设计过程中优先考虑了轻量化与结构可靠性的平衡，整体采用环形涵道作为主体承载结构，既能够为螺旋桨提供气流约束通道，提升负压产生效率，又可以作为主承力框架连接四个轮组驱动模块，减少额外结构件带来的重量冗余；动力配置上选用高转速外转子动力单元搭配三叶螺旋桨，在有限的尺寸下可以提供足够的吸附推力，搭配内置的驱动控制模块，简化了布线结构，让整体布局更加紧凑。整体外轮廓控制在适配六寸螺旋桨的尺寸范围内，四个驱动轮对称布置在涵道外侧，轮体突出涵道下边缘保证行走时轮面与壁面充分接触，涵道下边缘与壁面保留极小的间隙配合气流密封，既不会因为间隙过大损失负压吸附力，也不会因为间隙过小导致壁面凸起剐蹭涵道结构；各驱动轮模块采用独立悬挂式安装结构，可以自适应小幅度的壁面起伏，保证四个轮体始终贴合壁面，避免出现轮体悬空导致附着力不足的问题；中部螺旋桨模块采用快拆式安装结构，可根据不同壁面的吸附需求更换不同螺距的桨叶，调整吸附力大小以适配不同重量的作业载荷，整体安装边界规整，上部预留了标准化的载荷安装位，可以快速搭载不同功能的作业末端，拓展设备的适用场景。
