2020铝型材直角三维连接角托架

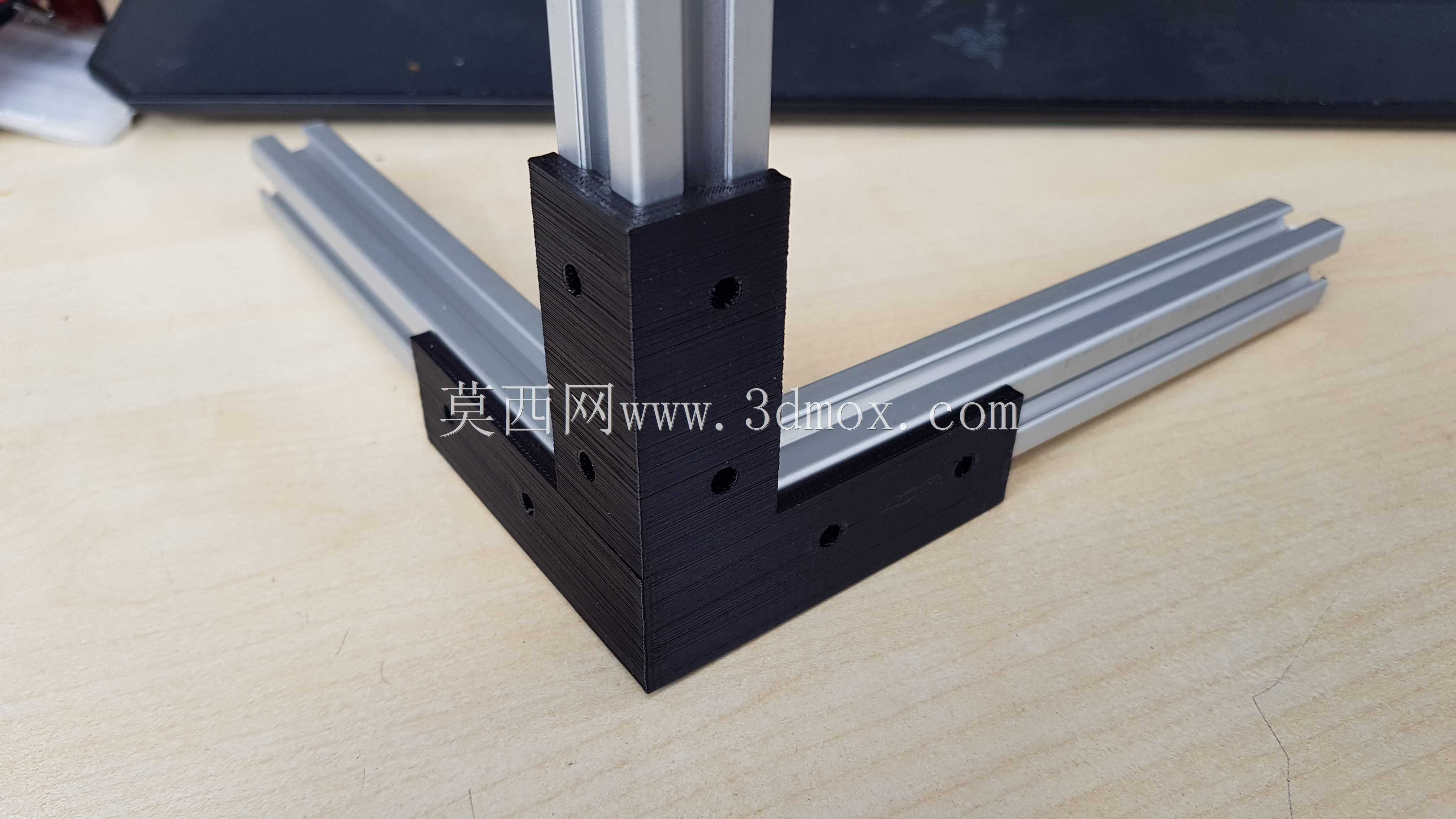

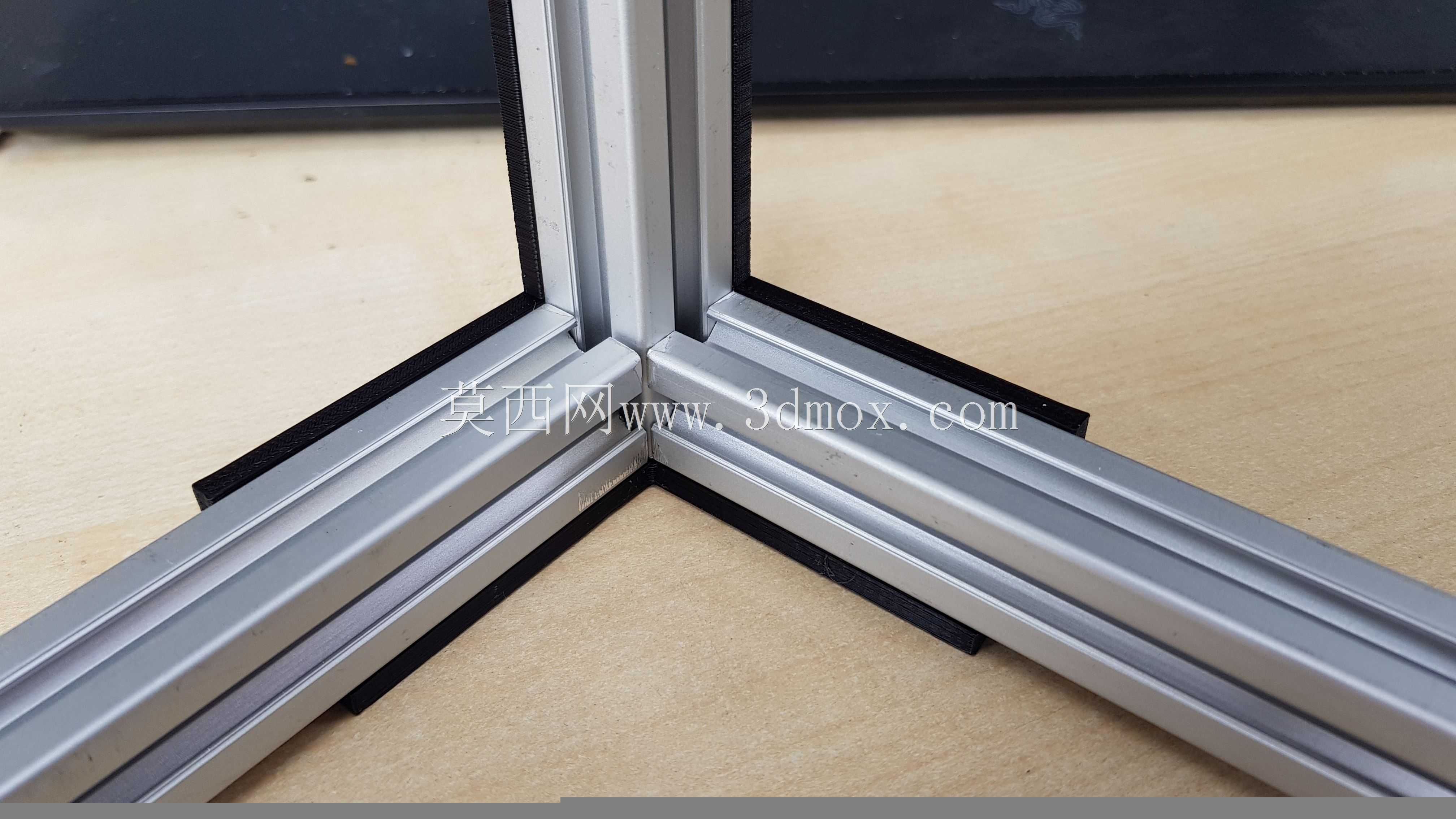

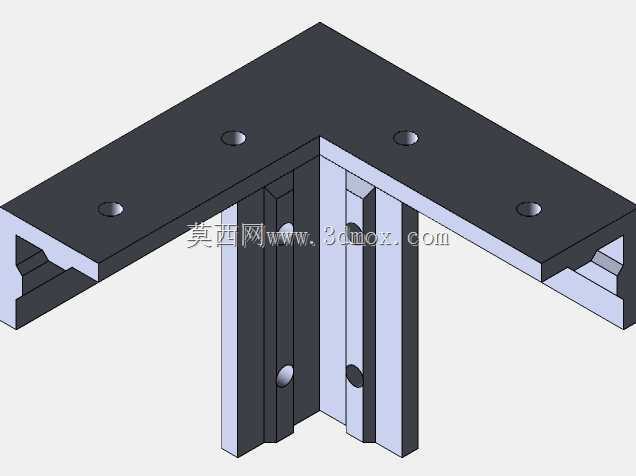

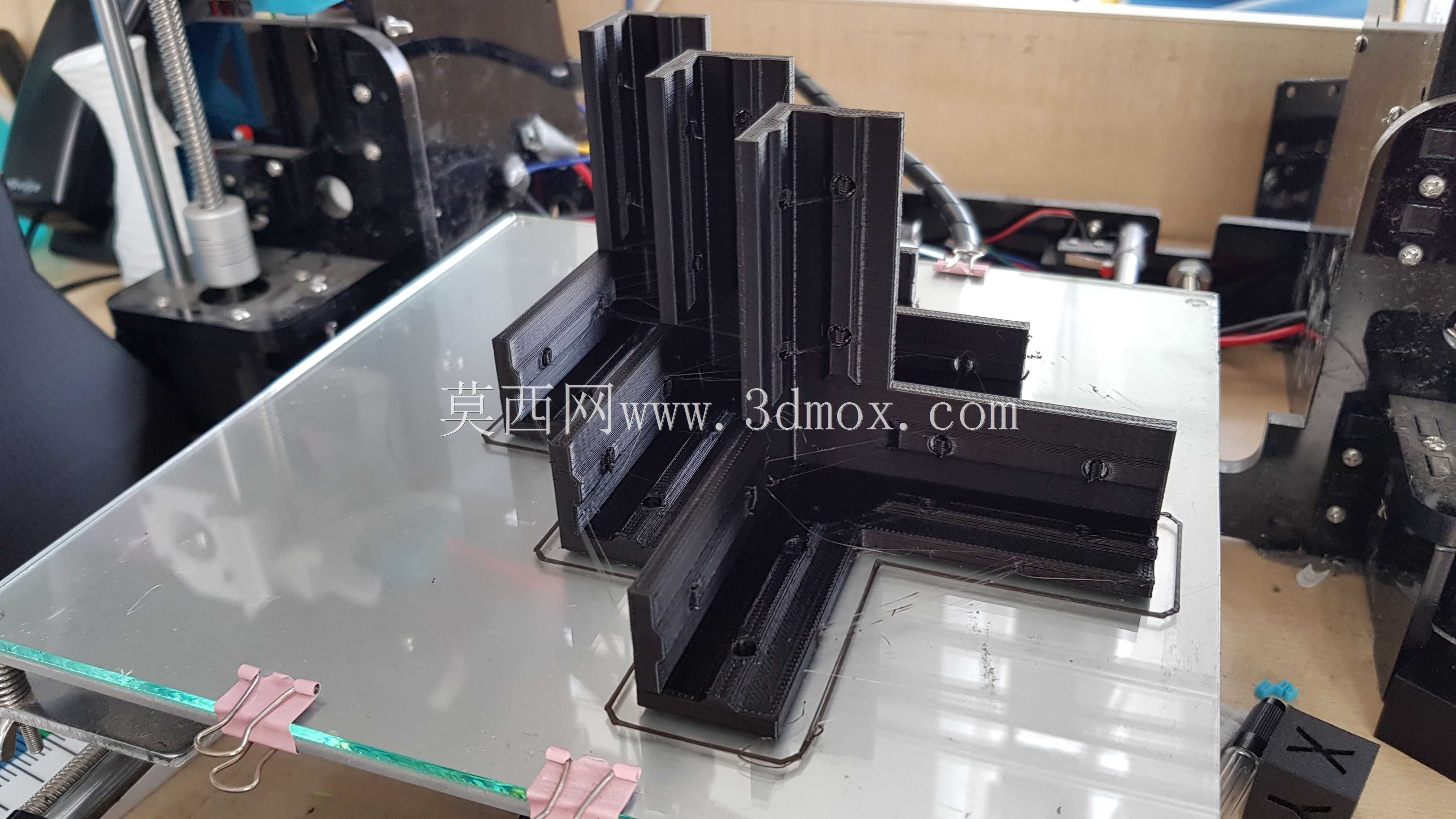

这款角托架是针对工业铝型材框架搭建场景开发的专用直角连接构件，主要服务于轻型工业机架、设备防护围栏、小型工作台架、3D打印设备框架、桌面自动化工位架等采用2020系列欧标铝型材搭建的结构场景，用来实现两根垂直排布铝型材的三维直角衔接固定，替代传统的内置角码、外置直角片等连接件，提升框架角部的连接强度与装配便捷性。在实际生产作业场景中，轻型铝型材框架的角部连接长期存在两个痛点：一是传统薄角片的接触面积小，锁紧后受力集中在螺丝点位，设备长期运行产生的振动容易导致连接松动、框架出现角度偏移；二是部分内置连接件需要在型材槽内提前预置螺母，装配工序繁琐，后期调整维护时拆装难度大。这款角托架的设计正是围绕这些痛点展开，整体采用L型三维包覆式结构，安装时可以同时贴合两根垂直铝型材的相邻三个外侧面，相比传统平面角码，接触面积提升三倍以上，锁紧后受力均匀分散在型材的三个贴合面上，即使框架承受侧向推力、设备持续振动，也能长期保持直角精度，不会出现连接松脱、框架变形的问题。设计过程中充分考虑了3D打印加工的工艺特性，将安装孔的孔径设置为4.3mm，适配常用的M4自攻螺丝或者型材T型螺栓，预留的0.3mm偏移量刚好抵消FDM3D打印过程中常见的孔径收缩误差，打印完成后无需二次扩孔即可直接穿入螺丝装配，降低了自制加工的门槛。托架的两个垂直臂的内侧面间距严格匹配2020铝型材的20mm边宽尺寸，安装时可以直接卡入型材角部，不需要额外对位调整，臂身上预留的多组安装孔位，支持从三个不同方向拧入螺丝锁紧型材，用户可以根据框架的受力方向选择对应的孔位锁紧，对于受力较大的重载角部，还可以同时拧入多颗螺丝进一步提升连接强度。托架的壁厚设置为6mm，在保证足够结构强度的前提下，不会因为壁厚过大导致与型材槽内的其他配件产生干涉，安装完成后托架外表面与型材外表面基本齐平，不会突出过多占用框架外部空间，也不会影响后续在型材上安装面板、线槽、传感器支架等附属配件。在实际装配使用时，既可以用于框架的底部角部支撑，承托整个框架的竖向载荷，也可以用于框架中部的横向型材与竖向型材的直角连接，提升框架整体的抗扭性能，还可以作为小型设备的安装挂角，将电磁阀、接线盒、小型控制模块等部件固定在铝型材框架的角部位置，充分利用框架的边角空间，避免型材直段位置被配件占用影响其他部件安装。
