小型桌面翻转作业支撑台架结构设计

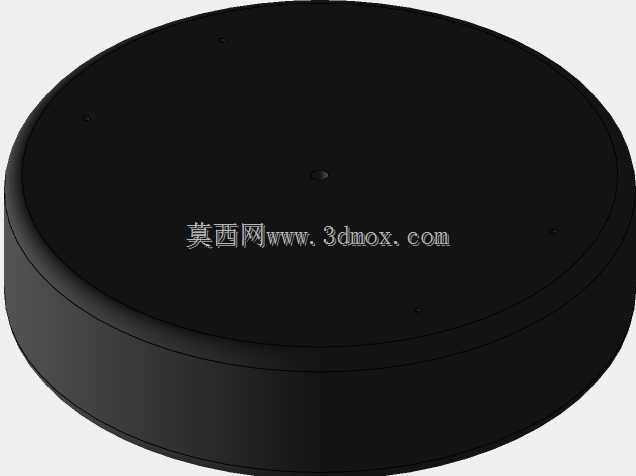

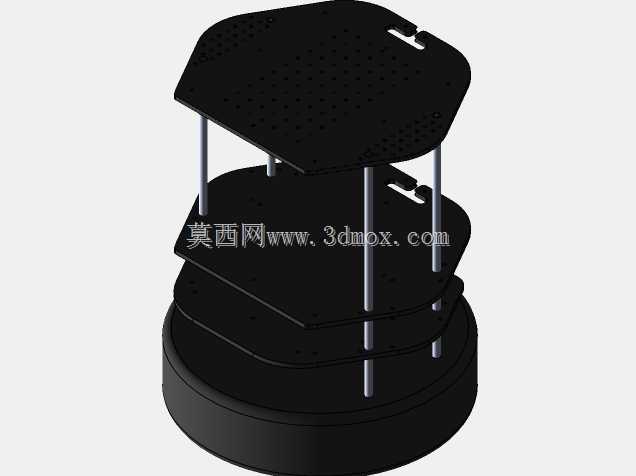

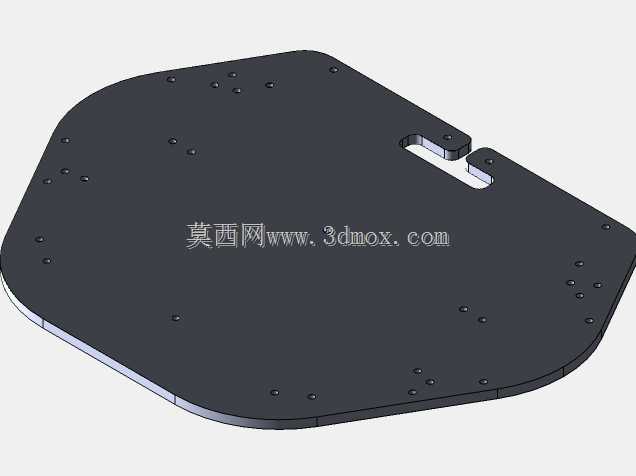

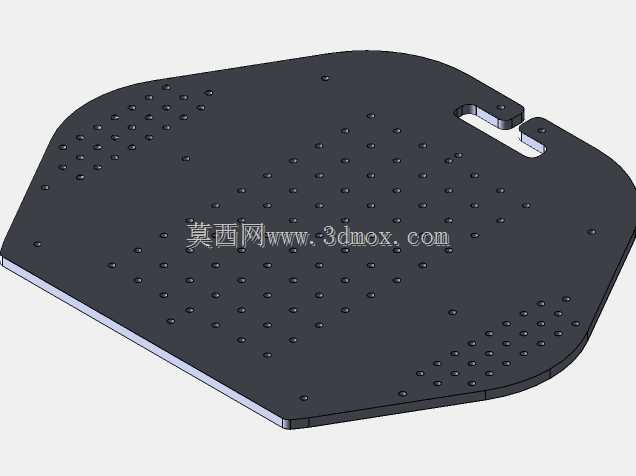

该结构主要面向小型精密零部件装配、检测工位的翻转作业需求设计，可放置在常规操作台面使用，适配电子元器件组装、小型五金件翻面检测、微型工件工序周转等场景，解决人工手持翻转小工件时定位不准、操作疲劳、工件易掉落磕碰的问题。整体采用分层式柱架结构，底部设置圆形配重基座，基座采用实心金属材质，重心集中在结构最下方，保证架体在放置及作业过程中不会出现侧翻，基座底面可粘贴防滑胶垫，适配木质、金属、防静电等不同材质的操作台面，无需额外打孔固定即可稳定放置。中部设置两层平行置物托板，托板边缘做向上翻边处理，防止放置在托板上的小型工件在翻转过程中滑落，托板表面可根据作业需求粘贴防静电胶皮或者防滑绒布，避免工件表面被刮花。顶部设置圆形限位顶板，与底部基座同轴布置，四根垂直立柱连接基座、中层托板与顶板，形成稳定的框架受力结构，立柱采用薄壁金属圆管制作，在保证结构刚性的同时控制整体重量，方便工位调整时整体搬移。架体的翻转功能依托立柱与托板之间的转动配合实现，托板可绕中心轴线做360度旋转，同时可沿垂直方向做小幅度的高度调整，适配不同身高操作人员的作业习惯，也可适配不同高度的工件放置需求。设计过程中优先考虑操作的便捷性，转动部位采用间隙配合结构，无需额外润滑即可顺畅转动，避免长期使用后出现卡顿、异响问题；整体外露边缘均做倒圆角处理，没有尖锐棱角，防止操作人员在取放工件、转动架体时被划伤。安装边界方面，整体底座直径控制在150mm以内，总高度控制在220mm左右，占用台面空间极小，可并排布置多个在流水线操作台上，满足多工位同时作业的需求；结构所有连接部位均采用可拆卸式紧固件连接，无需焊接加工，后期如果出现零部件磨损，可快速拆解更换，降低维护成本。该架体没有复杂的传动结构，整体可靠性高，可适应车间多粉尘、少量油污的作业环境，日常仅需擦拭表面即可完成维护，适合小型加工车间、装配流水线、实验室检测工位等多种场景使用，也可根据实际作业的工件尺寸，等比例缩放架体参数，适配不同规格的小型工件翻转作业需求。
